Łapa dociskowa ze ściętą krawędzią 6314V, 16 M16x16x125
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis

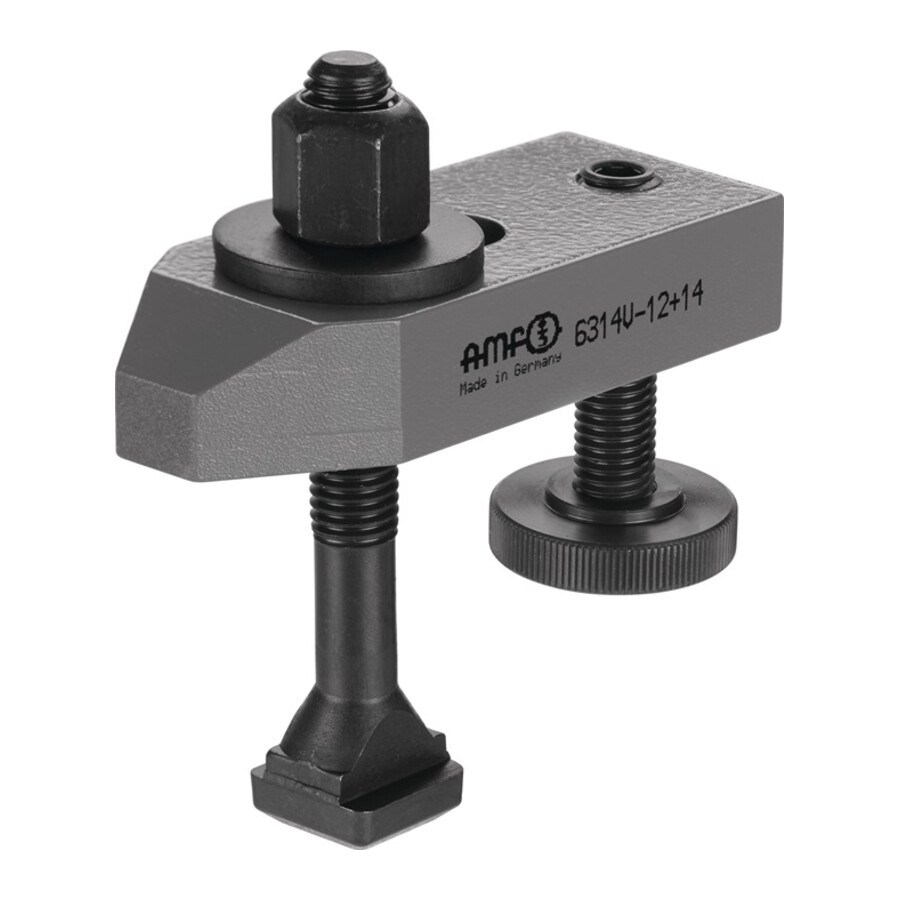

Łapa dociskowa ze ściętą krawędzią 16 mm M16x16x125 Forma
Specjalistyczna łapa dociskowa do mocowania elementów w rowkach teowych, wyposażona w regulowaną śrubę przytrzymującą. Przeznaczona dla działów utrzymania ruchu, narzędziowni, warsztatów obróbczych oraz stanowisk montażowych wymagających stabilnego i regulowanego docisku.
Cechy i korzyści
- Ścięta krawędź – ułatwia dopasowanie docisku do elementów oraz ogranicza ryzyko kolizji z obrabianym detalem.
- Regulowana śruba przytrzymująca – pozwala szybko dopasować wysokość i siłę docisku do różnych grubości detali, co przyspiesza przezbrojenia.
- Wykonanie ze stali do ulepszania cieplnego, lakierowana – zapewnia trwałość eksploatacyjną i odporność powierzchni na intensywne użytkowanie.
- Dopasowanie do rowków teowych 16 mm – umożliwia pewny montaż na stolikach maszyn, płytach montażowych i stołach roboczych z tym standardem rowków.
- Określony zakres wysokości H 13–48 mm – pozwala skutecznie mocować detale o różnych wysokościach bez dodatkowych podkładek.
Zastosowanie
Łapa dociskowa przeznaczona jest do mocowania przedmiotów obrabianych i elementów montażowych na stołach maszynowych z rowkami teowymi 16 mm. Sprawdza się w przyrządach mocujących, na centrach obróbczych, frezarkach, wiertarkach, stanowiskach montażowo-kontrolnych oraz w warsztatach narzędziowych, gdzie wymagany jest powtarzalny i regulowany docisk mechaniczny.

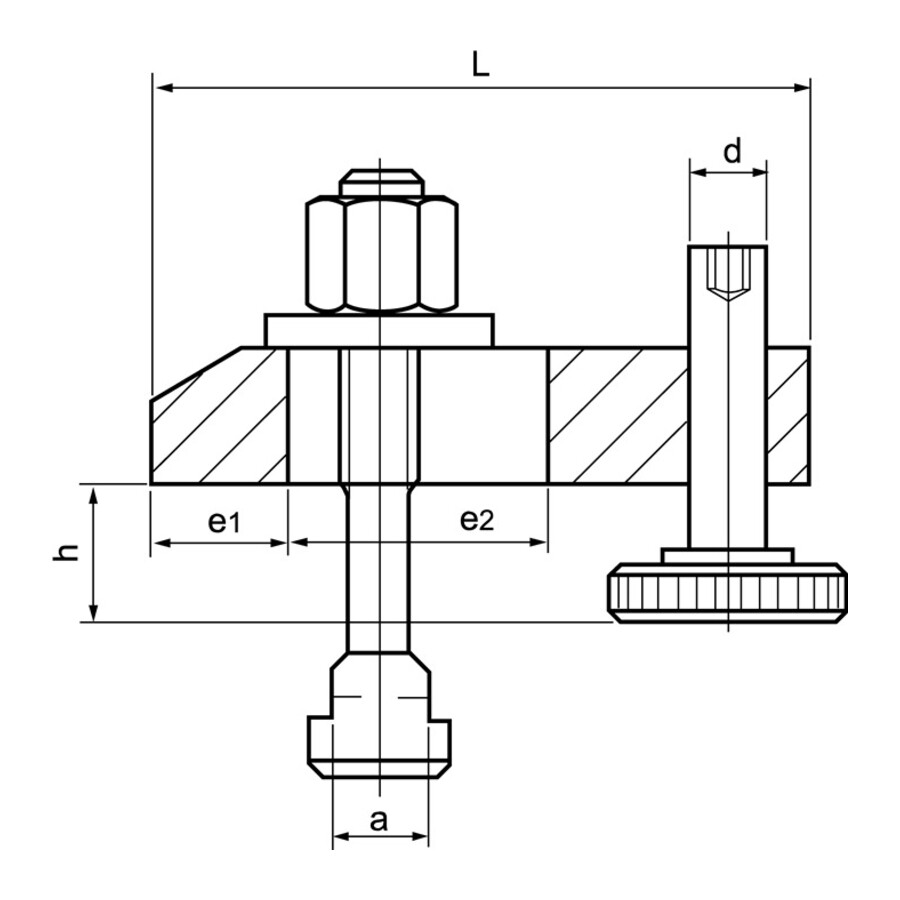

Specyfikacja techniczna
- Rowki teowe: 16 mm
- Rozmiar: 16 mm
- B1: 18 mm
- D: M16
- E1: 26 mm
- E2: 45 mm
- H: 13–48 mm
- L: 125 mm
- Śruba mocująca: M16x16x125
- Wykonanie: stal do ulepszania cieplnego, lakierowana
- Ścięta krawędź: tak
- Regulowana śruba przytrzymująca: tak
Najczęściej zadawane pytania
Do jakich rowków teowych pasuje ta łapa dociskowa?
Łapa dociskowa jest przeznaczona do współpracy z rowkami teowymi o szerokości 16 mm.
Jaki jest zakres wysokości docisku H tej łapy?
Zakres wysokości H wynosi od 13 do 48 mm.
Jakim gwintem i wymiarami charakteryzuje się śruba mocująca?
Łapa jest wyposażona w śrubę mocującą o parametrach M16x16x125.
Z jakiego materiału wykonana jest łapa dociskowa?
Element wykonany jest ze stali do ulepszania cieplnego i jest lakierowany.
Dane techniczne
| L [mm] | 125 |
| B1 [mm] | 18 |
| E1 [mm] | 26 |
| E2 [mm] | 45 |
| Rowki teowe [mm] | 16 |
| D [mm] | M16 |
| H [mm] | 13-48 |
| Rozmiar [mm] | 16 |
| Ze śrubą mocującą | M16x16x125 |
