Łapa dociskowa ze ściętą krawędzią 6314V, 22 M20x20x160
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis

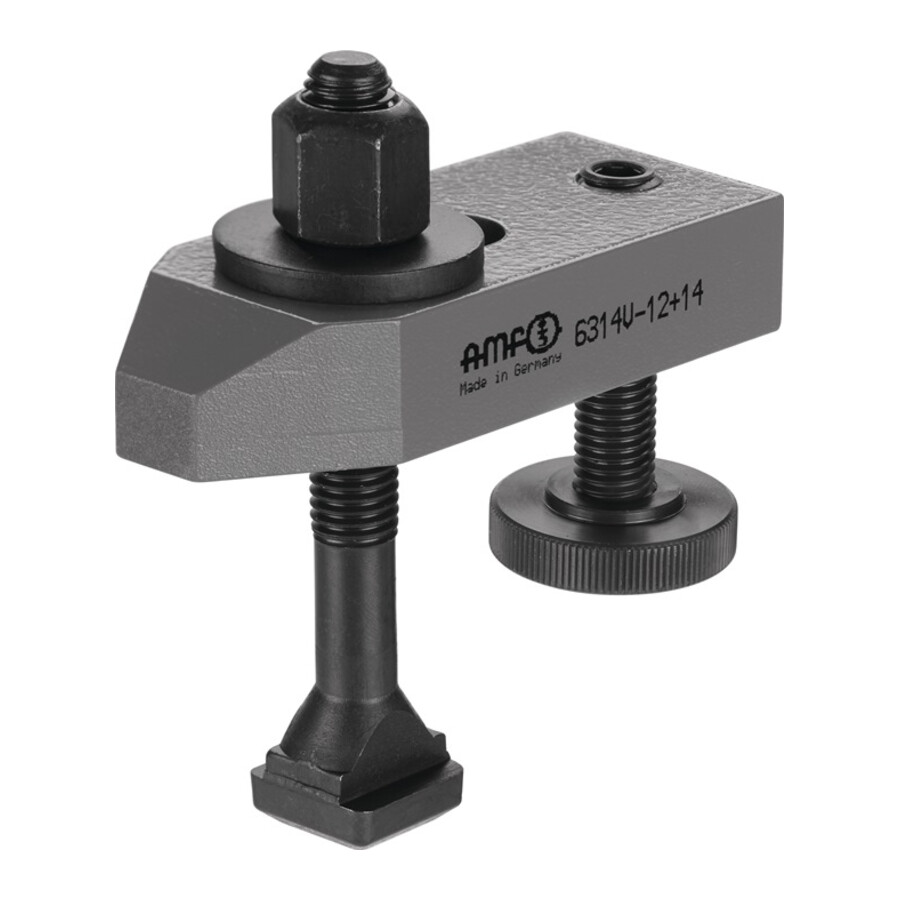

Łapa dociskowa ze ściętą krawędzią 22 mm M20x20x160
Łapa dociskowa ze ściętą krawędzią przeznaczona do mocowania elementów w rowkach teowych w maszynach i przyrządach obróbkowych. Sprawdza się w zastosowaniach warsztatowych, produkcyjnych i UR, gdzie liczy się pewne zamocowanie detalu oraz możliwość regulacji siły docisku.
Cechy i korzyści
- Ścięta krawędź – ułatwia dosunięcie łapy do mocowanego detalu i poprawia stabilność podparcia.
- Regulowana śruba przytrzymująca – pozwala dopasować wysokość docisku do różnych grubości elementów, ograniczając potrzebę stosowania dodatkowych podkładek.
- Stal do ulepszania cieplnego lakierowana – zapewnia trwałość elementu i odporność na intensywną eksploatację w warunkach przemysłowych.
- Komplet ze śrubą M20 x 20 x 160 – gotowe rozwiązanie montażowe skraca czas przygotowania stanowiska pracy.
- Zakres wysokości H 16–65 mm – umożliwia mocowanie detali o zróżnicowanej grubości, zwiększając uniwersalność zastosowań.
- Dopasowanie do rowka teowego 22 mm – kompatybilność z typowymi stołami i przyrządami wyposażonymi w rowki T o tym wymiarze.
Zastosowanie
Łapa znajduje zastosowanie w mocowaniu detali na stołach obrabiarek z rowkami teowymi 22 mm, w przyrządach mocujących, liniach montażowych oraz stanowiskach ślusarskich i warsztatowych. Przeznaczona do dociskania elementów obrabianych, podzespołów maszyn oraz części wymagających stabilnego zamocowania podczas obróbki, montażu lub kontroli.

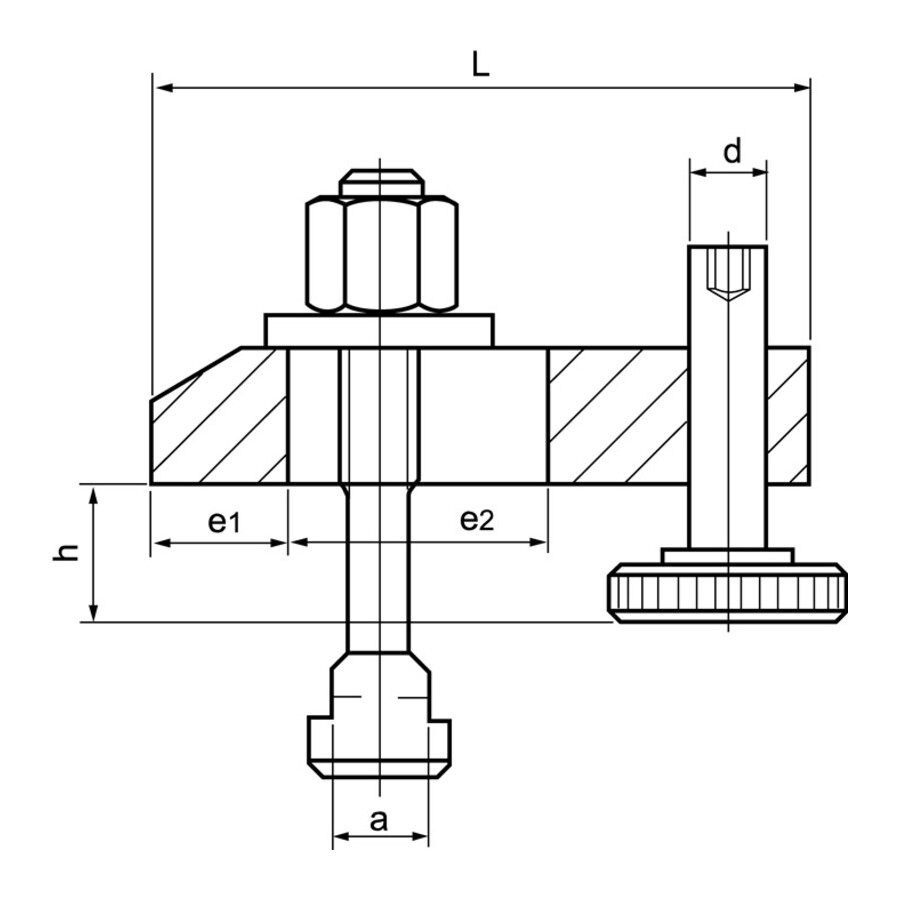

Specyfikacja techniczna
- Rowki teowe: 22 mm
- Rozmiar: 22 mm
- B1: 22 mm
- D: M20
- E1: 30 mm
- E2: 60 mm
- H: 16–65 mm
- L: 160 mm
- Śruba mocująca: M20x20x160
- Wykonanie: stal do ulepszania cieplnego, lakierowana
- Dodatkowe elementy: regulowana śruba przytrzymująca
Zawartość zestawu
- Łapa dociskowa ze ściętą krawędzią
- Śruba mocująca M20 x 20 x 160
- Regulowana śruba przytrzymująca
Najczęściej zadawane pytania
Do jakich rowków teowych pasuje ta łapa dociskowa?
Łapa jest przeznaczona do rowków teowych o szerokości 22 mm.
Jaki jest zakres wysokości mocowania H?
Zakres wysokości mocowania H wynosi 16–65 mm.
Czy łapa jest dostarczana ze śrubą mocującą?
Tak, element jest dostarczany ze śrubą mocującą M20 x 20 x 160.
Z jakiego materiału wykonana jest łapa dociskowa?
Łapa jest wykonana ze stali do ulepszania cieplnego i jest lakierowana.
Dane techniczne
| E2 [mm] | 60 |
| Rowki teowe [mm] | 22 |
| D [mm] | M20 |
| H [mm] | 16-65 |
| Rozmiar [mm] | 22 |
| Ze śrubą mocującą | M20x20x160 |
| L [mm] | 160 |
| B1 [mm] | 22 |
| E1 [mm] | 30 |
