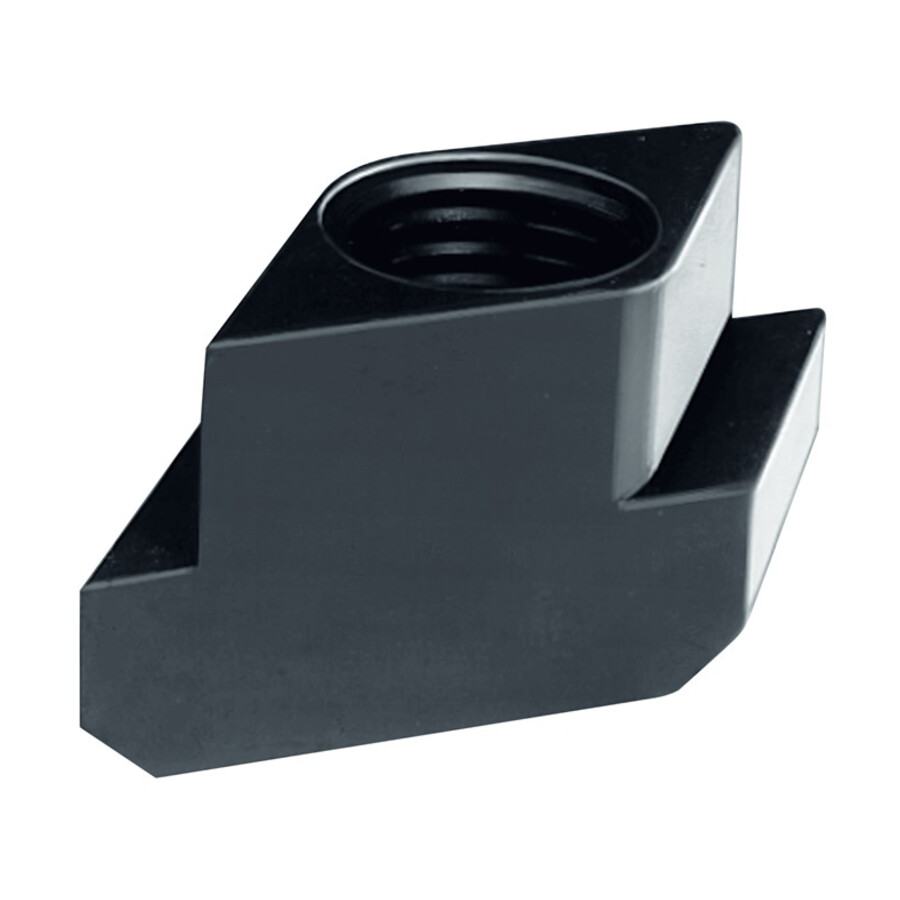

Nakrętka do rowka teowego M10x12 Rhombus
Specjalistyczna nakrętka do rowka teowego przeznaczona do systemów mocujących na stołach maszynowych oraz płytach z rowkami T. Rozwiązanie dedykowane dla działów utrzymania ruchu, narzędziowni oraz warsztatów zajmujących się mocowaniem detali i oprzyrządowania.
Cechy i korzyści
- Ulepszanie cieplne – zwiększona trwałość elementu mocującego przekłada się na dłuższą żywotność oprzyrządowania i rzadszą wymianę części.
- Rombowy kształt wpustu przesuwnego – możliwość wkładania nakrętki od góry rowka T upraszcza montaż w już zabudowanych układach mocujących.
- Możliwość montażu od góry – szczególnie przydatne przy długich rowkach teowych lub gdy obłożenie stołu uniemożliwia wsunięcie elementów od boku, co oszczędza czas przez ograniczenie demontażu.
- Dopasowanie do rowka teowego 12 mm – szybki dobór do standardowych stołów maszynowych i płyt mocujących, bez konieczności obróbki adaptacyjnej.
- Gwint M10 – kompatybilność z powszechnie stosowanymi śrubami mocującymi i dociskami, co ułatwia standaryzację osprzętu w zakładzie.

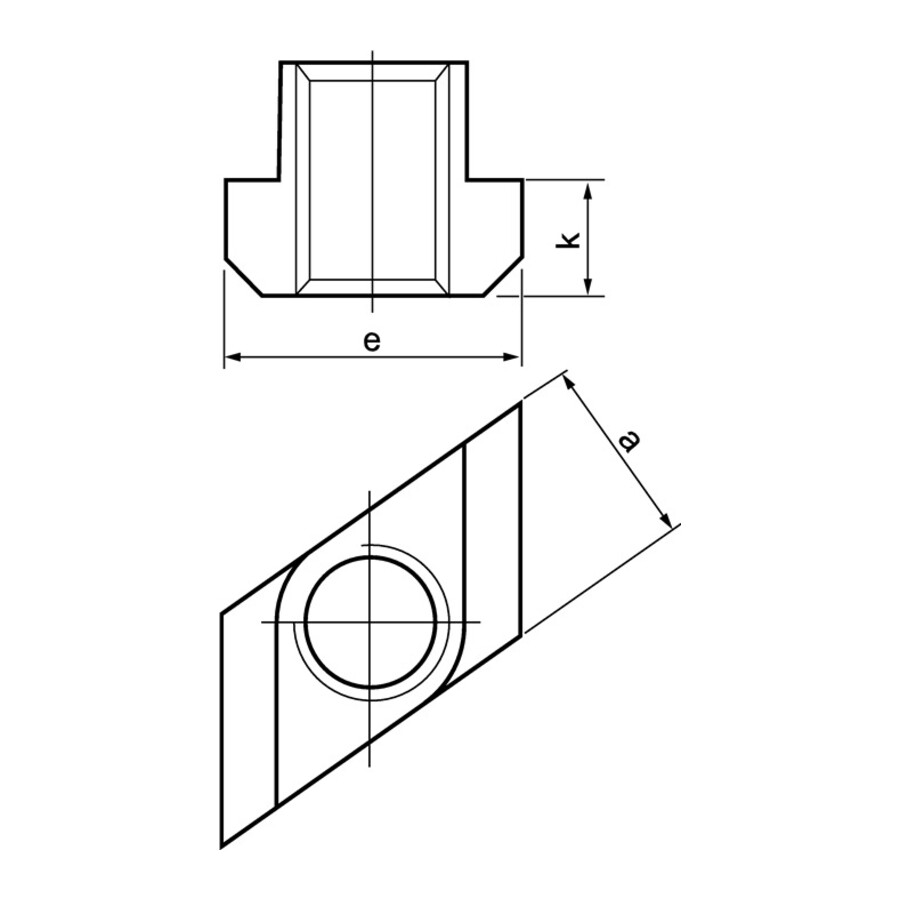

- Określone wymiary E i K – powtarzalne parametry gabarytowe ułatwiają projektowanie i dobór elementów w systemach mocujących.
Zastosowanie
Element przeznaczony do budowy i rozbudowy układów mocowania na stołach obrabiarek, płytach montażowych oraz przyrządach z rowkami teowymi o szerokości 12 mm. Szczególnie przydatny w aplikacjach, w których dostęp boczny do rowka jest ograniczony przez zamocowane detale, imadła, przyrządy lub inne elementy wyposażenia stołu, a także przy długich rowkach, gdzie wsuwanie od boku jest czasochłonne.
Specyfikacja techniczna
- Gwint: M10
- Rowki teowe: 12 mm
- Rozmiar: M10x12 mm
- Rozmiar [mm]: M10x12
- E [mm]: 18
- K [mm]: 7
Najczęściej zadawane pytania
Do jakiego rowka teowego pasuje ta nakrętka?
Nakrętka jest przeznaczona do rowka teowego o szerokości 12 mm.
Jaki gwint ma nakrętka do rowka teowego Rhombus 510?
Element posiada gwint M10.
Czy tę nakrętkę można wkładać od góry rowka teowego?
Tak, rombowe wpusty przesuwne można włożyć w rowek T od góry, co ułatwia montaż przy ograniczonym dostępie bocznym.
Jakie są wymiary E i K tej nakrętki do rowka T?
Parametry wynoszą: E = 18 mm oraz K = 7 mm.
Dane techniczne
| Rozmiar [mm] | M10x12 |
| Rozmiar | M10x12 mm |
| Gwint | M10 |
| Rowki teowe [mm] | 12 |
| E [mm] | 18 |
| K [mm] | 7 |
