Nakrętka do rowka teowego Rhombus 510, M20x22
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis

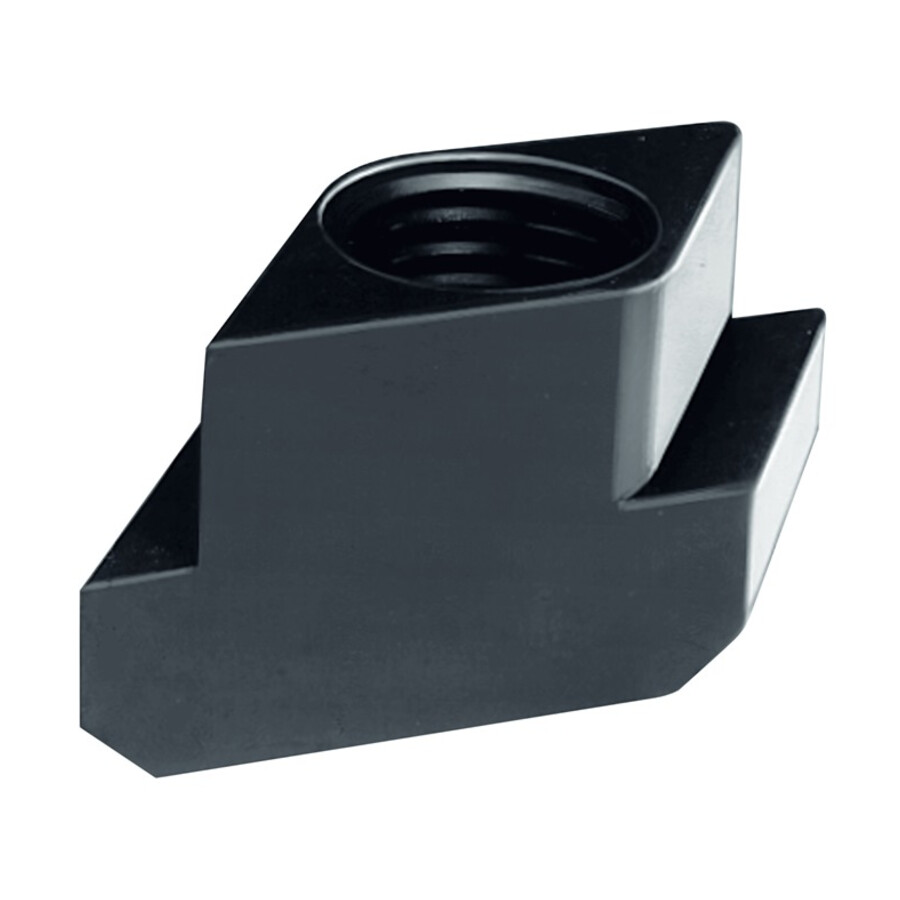

Nakrętka do rowka teowego M20x22 Rhombus 510
Specjalistyczna nakrętka do rowka teowego przeznaczona do systemów mocujących, płyt montażowych i stołów maszynowych, wykorzystywana w uchwytach mocujących i dociskach. Rozwiązanie dedykowane dla narzędziowni, działów utrzymania ruchu oraz producentów form i oprzyrządowania.
Cechy i korzyści
- Możliwość wkładania od góry w rowek T – ułatwia montaż w długich rowkach teowych oraz w sytuacji braku dostępu z boku stołu maszyny, co skraca czas przezbrojeń.
- Rombowy kształt wpustu przesuwnego – zapewnia pewne oparcie w rowku teowym i stabilne pozycjonowanie elementów mocujących, co ogranicza ryzyko przesunięcia podczas obróbki.
- Gwint M20 – pozwala na współpracę z popularnymi śrubami mocującymi i trzpieniami dociskowymi, upraszczając kompletację oprzyrządowania.
- Dopasowanie do rowka teowego 22 mm – umożliwia stosowanie w standardowych stołach maszynowych wyposażonych w rowki T o tej szerokości.
- Ulepszanie cieplne – zwiększa trwałość powierzchni roboczych, co zmniejsza zużycie elementu w intensywnych aplikacjach mocujących.
- Zredukowana powierzchnia styku – niższa obciążalność w porównaniu z nakrętkami DIN 508 o podobnym rozmiarze, co pozwala dobrać element odpowiedni do wymagań konkretnej aplikacji.
Zastosowanie
Element przeznaczony do mocowania uchwytów, docisków i oprzyrządowania na stołach obrabiarek z rowkami teowymi 22 mm. Sprawdza się w cięciu, frezowaniu, wierceniu oraz innych operacjach, gdzie wymagane jest szybkie i elastyczne mocowanie od góry, szczególnie przy długich rowkach teowych lub ograniczonym dostępie z boku stołu maszyny.
Specyfikacja techniczna
- Gwint: M20
- Rowki teowe: 22 mm
- Rozmiar: M20x22 mm
- Rozmiar [mm]: M20x22
- E [mm]: 35
- K [mm]: 14
Najczęściej zadawane pytania
Do jakiego rowka teowego pasuje ta nakrętka Rhombus 510?
Produkt jest przeznaczony do rowka teowego o szerokości 22 mm.
Jaki gwint ma nakrętka do rowka teowego Rhombus 510 M20x22?
Nakrętka posiada gwint M20.
Czy tę nakrętkę można wkładać od góry w rowek T?
Tak, rombowe wpusty przesuwne mogą być wkładane w rowek teowy od góry, co ułatwia montaż przy długich rowkach lub ograniczonym dostępie z boku.

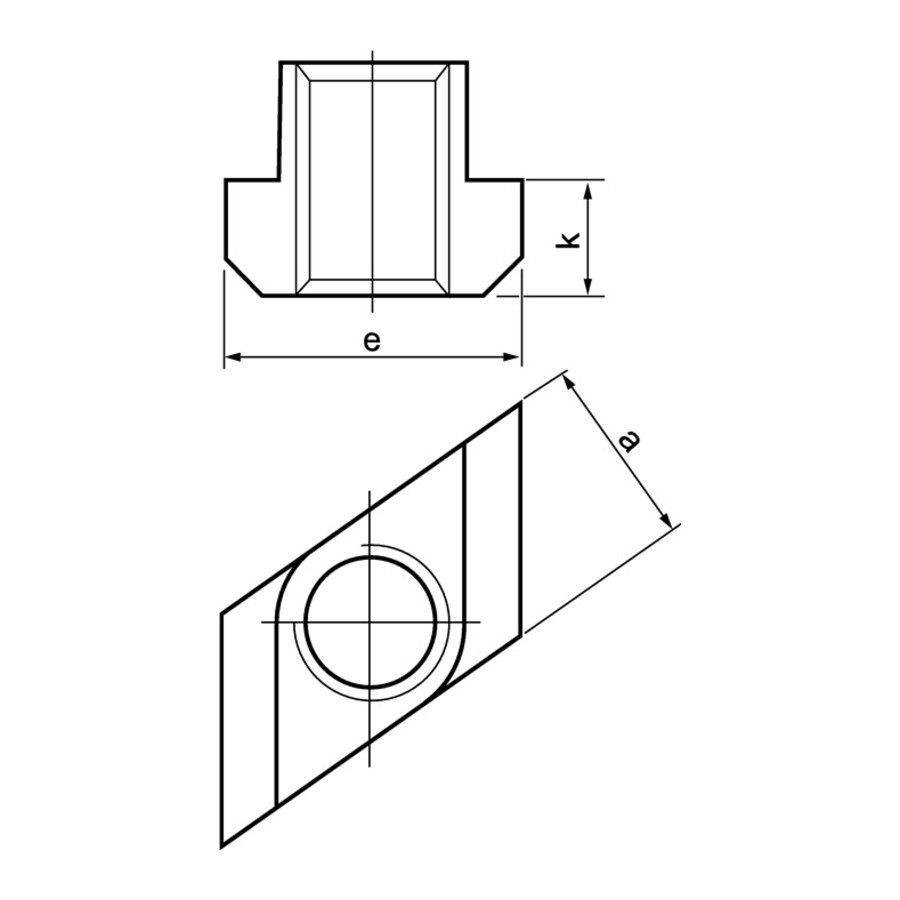

Jakie są wymiary E i K nakrętki do rowka teowego Rhombus 510?
Wymiar E wynosi 35 mm, a wymiar K wynosi 14 mm.
Dane techniczne
| Rowki teowe [mm] | 22 |
| E [mm] | 35 |
| K [mm] | 14 |
| Rozmiar [mm] | M20x22 |
| Rozmiar | M20x22 mm |
| Gwint | M20 |
