Nakrętka do rowka teowego Rhombus 510, M24x28
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis

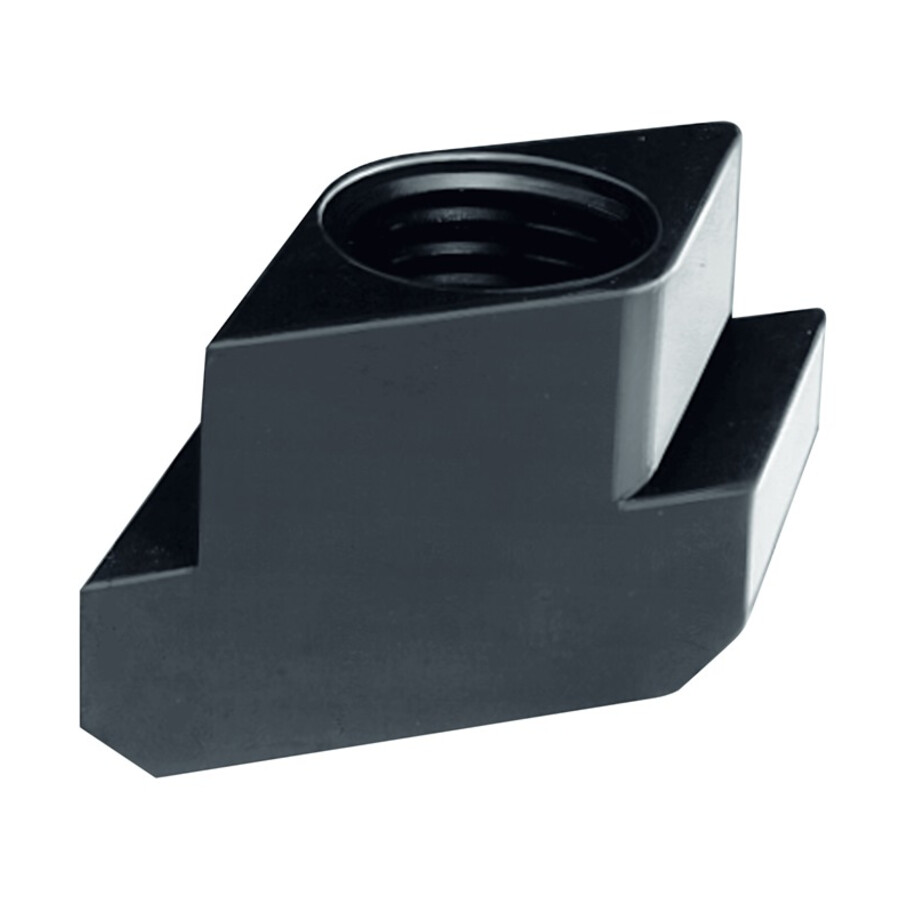

Nakrętka do rowka teowego M24x28 Rhombus
Specjalistyczna nakrętka do rowka teowego przeznaczona do systemów mocowania na stołach maszynowych i płytach z rowkami T, stosowana przy montażu uchwytów mocujących i docisków z gwintem M24. Rozwiązanie dedykowane dla użytkowników wymagających szybkiej i elastycznej zmiany ustawienia elementów mocujących.
Cechy i korzyści
- Możliwość wkładania od góry w rowek T – ułatwia montaż w przypadku długich rowków teowych lub gdy dostęp z boku stołu jest ograniczony, co skraca czas przezbrojenia.
- Przystosowanie do gwintu M24 – kompatybilność z typowymi śrubami mocującymi i dociskami, co pozwala wykorzystać istniejący osprzęt warsztatowy.
- Dopasowanie do rowka teowego 28 mm – zapewnia właściwe prowadzenie w rowku T i stabilne pozycjonowanie elementów mocujących.
- Konstrukcja rombowa – umożliwia łatwe przesuwanie wzdłuż rowka teowego, co przyspiesza ustawianie punktów mocowania.
- Ulepszanie cieplnie – podnosi trwałość eksploatacyjną elementu, co ogranicza konieczność częstej wymiany nakrętek.
- Zmniejszona powierzchnia styku – obciążalność niższa niż w porównywalnych wielkościach DIN 508, co pozwala świadomie dobrać element do mniej obciążonych układów mocowania.
Zastosowanie
Nakrętka przeznaczona jest do systemów mocowania na stołach z rowkami teowymi 28 mm w obrabiarkach, stanowiskach montażowych i przyrządach mocujących. Sprawdza się szczególnie przy długich rowkach T oraz tam, gdzie obłożenie stołu maszynowego uniemożliwia wprowadzanie śrub mocujących lub wpustów przesuwnych z boku, wymagając montażu od góry. Stosowana do mocowania uchwytów, docisków oraz innych elementów osprzętu z gwintem M24.
Specyfikacja techniczna
- Gwint: M24
- Rowek teowy: 28 mm
- Rozmiar: M24x28 mm
- Rozmiar [mm]: M24x28

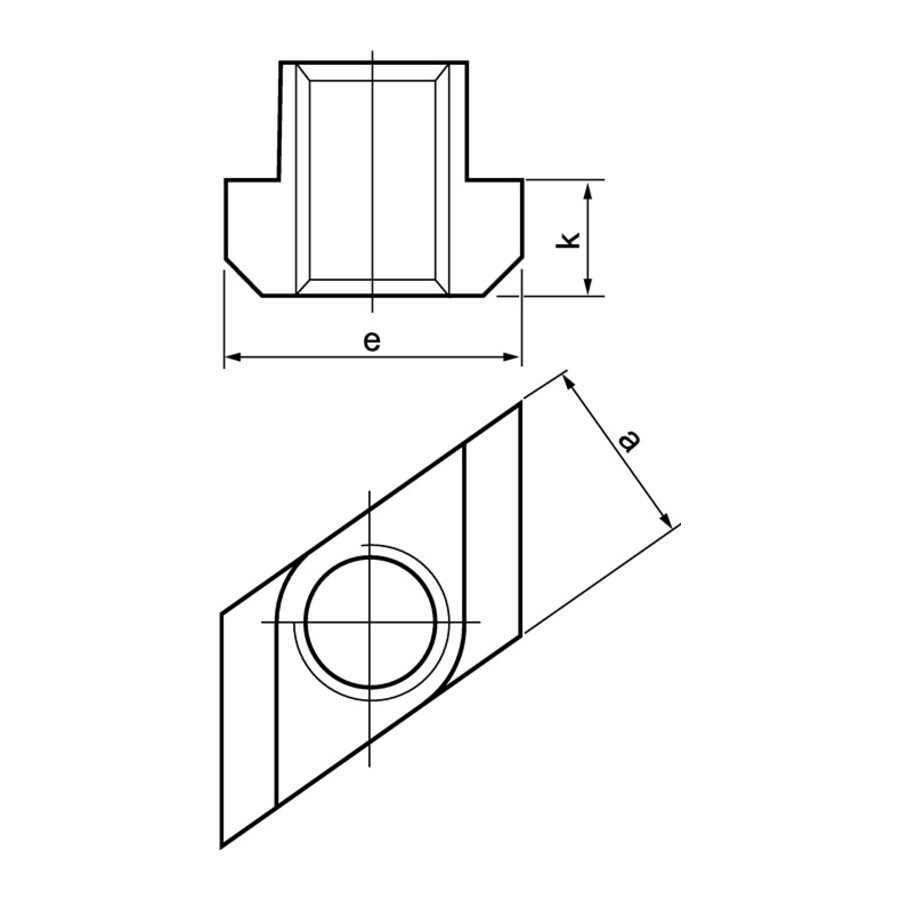

- E [mm]: 44
- K [mm]: 18
Najczęściej zadawane pytania
Do jakiego rowka teowego pasuje ta nakrętka Rhombus 510?
Nakrętka jest przeznaczona do rowka teowego o szerokości 28 mm.
Jaki gwint ma nakrętka do rowka teowego Rhombus 510 M24x28?
Nakrętka ma gwint M24, co umożliwia współpracę z elementami mocującymi i dociskami z gwintem M24.
Czy tę nakrętkę można wkładać w rowek T od góry stołu maszyny?
Tak, rombowe wpusty przesuwne można włożyć w rowek T od góry, co jest zalecane przy długich rowkach T lub ograniczonym dostępie z boku.
Jakie są wymiary E i K nakrętki do rowka teowego Rhombus 510?
Wymiar E wynosi 44 mm, a wymiar K wynosi 18 mm.
Dane techniczne
| Gwint | M24 |
| Rowki teowe [mm] | 28 |
| E [mm] | 44 |
| K [mm] | 18 |
| Rozmiar [mm] | M24x28 |
| Rozmiar | M24x28 mm |
