Nakrętka do rowka teowego Rhombus 510, M8x10
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis

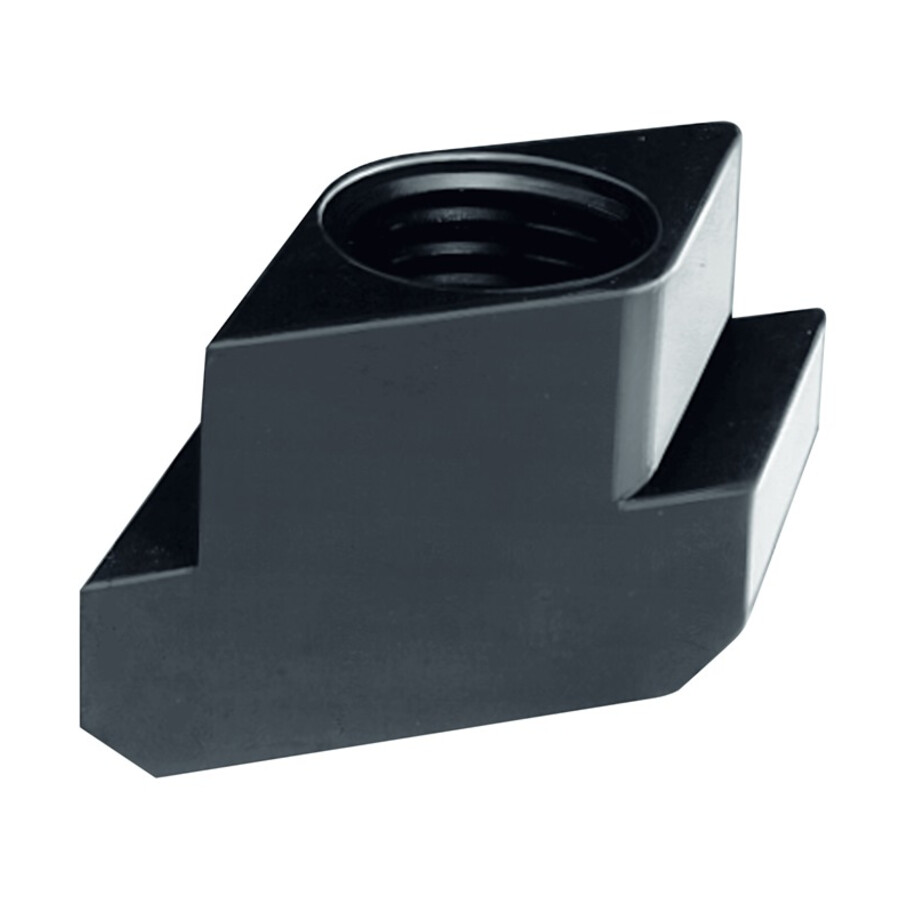

Nakrętka do rowka teowego M8x10 mm Rhombus 510
Element przeznaczony do mocowania w rowkach teowych stołów maszynowych, umożliwiający szybkie i elastyczne pozycjonowanie śrub mocujących oraz uchwytów. Rozwiązanie dedykowane dla warsztatów, narzędziowni oraz działów utrzymania ruchu pracujących na stołach z rowkami T o określonym wymiarze.
Cechy i korzyści
- Możliwość montażu od góry – rombowe wpusty przesuwne można wkładać w rowek T od góry, co ułatwia montaż przy długich rowkach teowych oraz ograniczonym dostępie bocznym.
- Dostosowanie do stołów z utrudnionym dostępem – pozwala na mocowanie, gdy obłożenie stołu maszyny uniemożliwia wprowadzanie śrub lub wpustów z boku, co skraca czas przezbrojenia.
- Ulepszanie cieplne – zwiększona trwałość eksploatacyjna elementu przekłada się na mniejszą częstotliwość wymiany i ograniczenie przestojów.
- Gwint M8 – kompatybilność z powszechnie stosowanymi śrubami mocującymi i elementami dociskowymi w systemach mocowań warsztatowych.
- Dopasowanie do rowka T 10 mm – zapewnia pewne prowadzenie w rowku teowym o zdefiniowanej szerokości, co stabilizuje mocowany osprzęt.

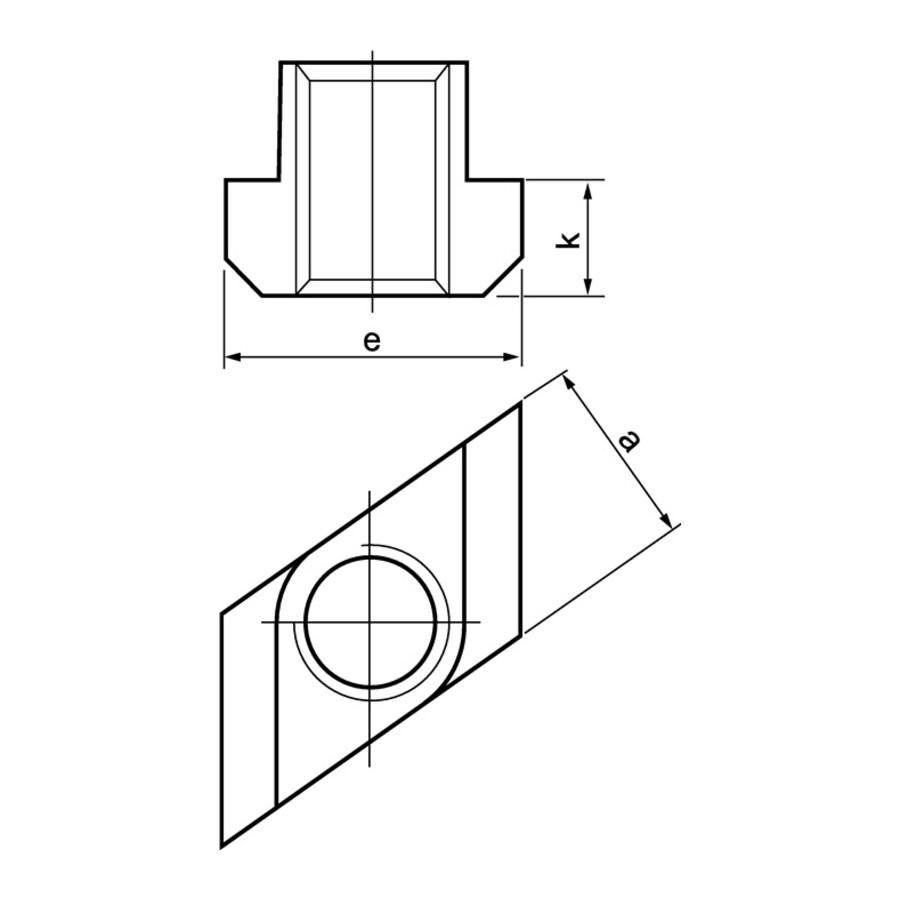

- Określone wymiary E i K – parametry 15 mm i 6 mm ułatwiają dobór elementu do istniejących systemów mocujących i projektów oprzyrządowania.
Zastosowanie
Stosowana w systemach mocowań na stołach z rowkami teowymi o szerokości 10 mm, w szczególności w maszynach, gdzie występują długie rowki T lub ograniczony dostęp boczny do rowka. Przeznaczona do współpracy z uchwytami mocującymi, dociskami oraz śrubami z gwintem M8 w narzędziowniach, warsztatach mechanicznych oraz działach utrzymania ruchu przy mocowaniu detali, przyrządów i opraw na stołach obrabiarek.
Specyfikacja techniczna
- Gwint: M8
- Rowki teowe: 10 mm
- Rozmiar: M8x10 mm
- Rozmiar [mm]: M8x10
- E [mm]: 15
- K [mm]: 6
Najczęściej zadawane pytania
Do jakiego rowka teowego pasuje ta nakrętka przesuwna?
Element jest przeznaczony do rowków teowych o szerokości 10 mm.
Jaki gwint ma nakrętka do rowka teowego Rhombus 510?
Nakrętka jest wyposażona w gwint M8.
Czy tę nakrętkę można wkładać od góry do rowka T?
Tak, rombowe wpusty przesuwne można włożyć w rowek T od góry, co jest zalecane przy długich rowkach lub ograniczonym dostępie z boku.
Jakie wymiary mają parametry E i K tej nakrętki do rowka T?
Parametr E wynosi 15 mm, a parametr K wynosi 6 mm.
Dane techniczne
| Rozmiar [mm] | M8x10 |
| Rozmiar | M8x10 mm |
| Gwint | M8 |
| Rowki teowe [mm] | 10 |
| E [mm] | 15 |
| K [mm] | 6 |
