Nakrętka do rowka teowego 508, M16x18
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis

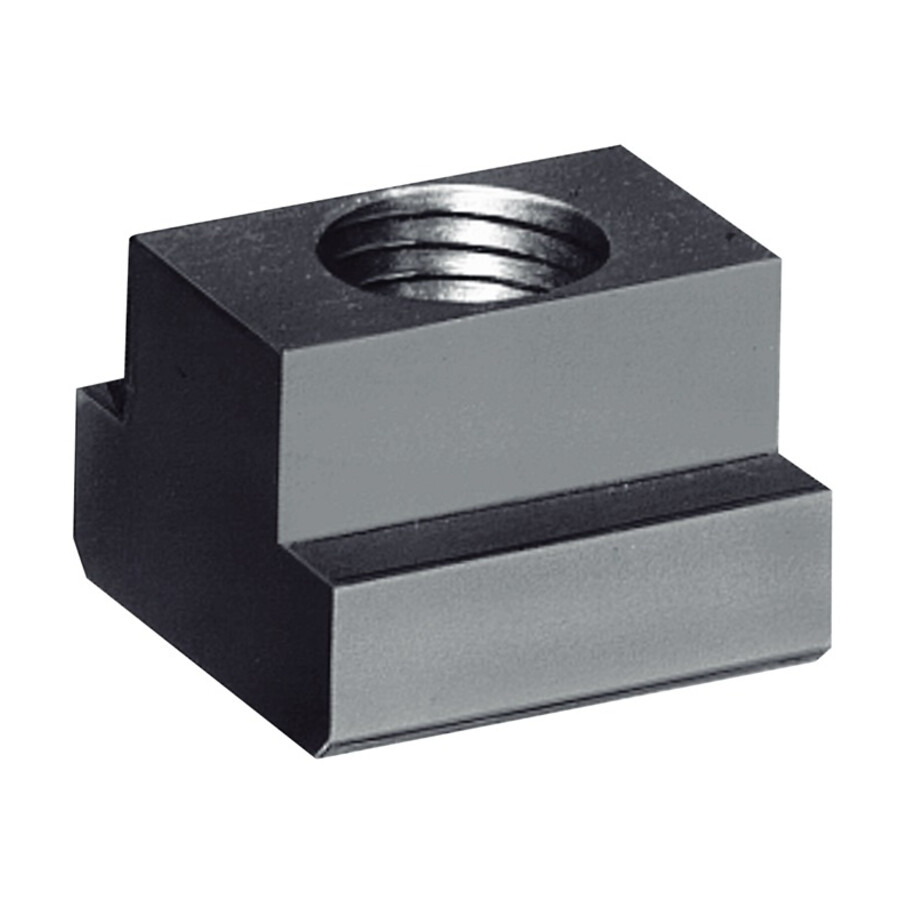

Nakrętka do rowka teowego M16x18 mm 10 DIN 508
Nakrętka przeznaczona do rowków teowych w systemach mocowań i docisków, stosowana w połączeniach śrubowych z gwintem M16 i rowkiem 18 mm. Sprawdza się w mocowaniu elementów na stołach maszyn, płytach montażowych oraz przy budowie oprzyrządowania.
Cechy i korzyści
- Ulepszanie cieplne – zwiększona trwałość nakrętki przy pracy w warunkach dużych obciążeń mechanicznych.
- Klasa wytrzymałości 10 – możliwość przenoszenia wysokich sił docisku, co ogranicza ryzyko luzowania połączeń.
- Pełna obciążalność przy pełnym zazębieniu gwintu – optymalna nośność połączenia śrubowego przy wykorzystaniu całej długości gwintu.
- Wykonanie według DIN 508 – ułatwiona integracja z rowkami teowymi i osprzętem projektowanym według tej normy.

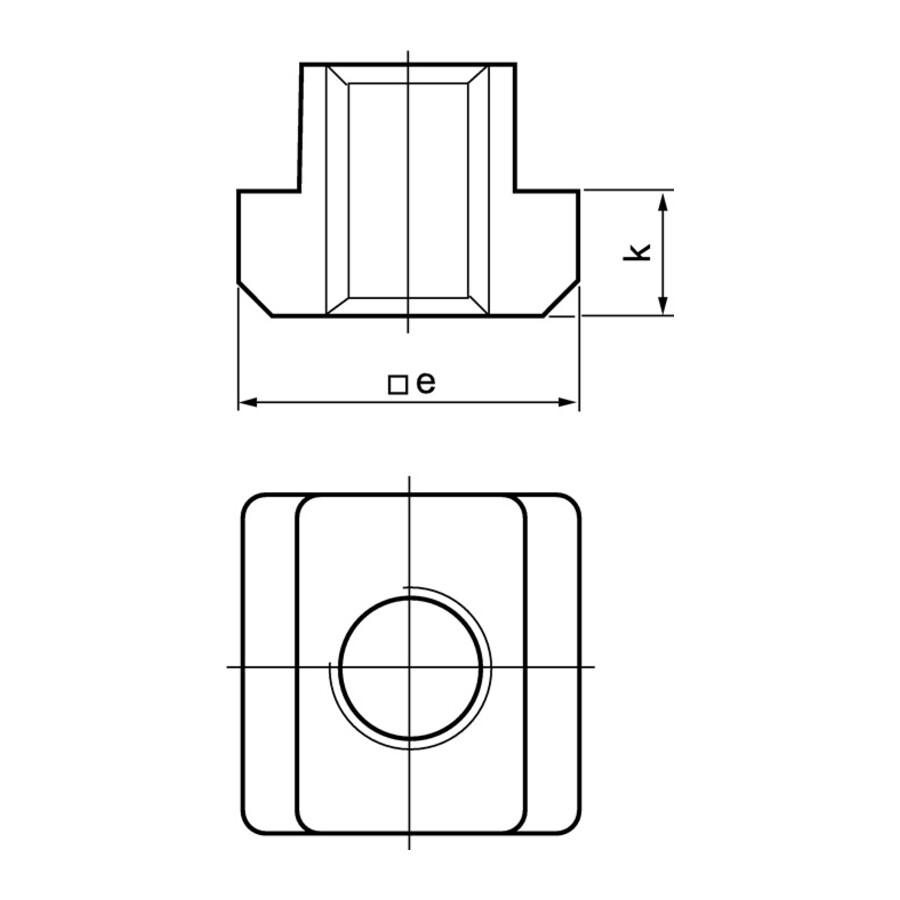

- Dokładnie określone wymiary E i K – powtarzalne pasowanie w rowku 18 mm, co zwiększa bezpieczeństwo mocowania.
Zastosowanie
Stosowana w uchwytach mocujących i dociskach do mocowania detali na stołach maszynowych z rowkami teowymi 18 mm, w płytach bazowych i przyrządach obróbkowych. Przydatna w warsztatach, działach utrzymania ruchu oraz w produkcji seryjnej, gdzie wymagane jest pewne i powtarzalne mocowanie przy użyciu śrub z gwintem M16.
Specyfikacja techniczna
- Gwint: M16
- Rowki teowe: 18 mm
- Rozmiar: M16x18 mm
- Rozmiar [mm]: M16x18
- E [mm]: 28
- K [mm]: 10
- Klasa wytrzymałości: 10
- Norma: DIN 508
- Obróbka: ulepszana cieplnie
Najczęściej zadawane pytania
Do jakiego rowka teowego pasuje ta nakrętka DIN 508?
Nakrętka jest przeznaczona do rowka teowego o szerokości 18 mm.
Jaki gwint ma ta nakrętka do rowka teowego?
Nakrętka posiada gwint M16.
Jaka jest klasa wytrzymałości nakrętki do rowka teowego?
Klasa wytrzymałości nakrętki wynosi 10.
Jakie wymiary mają parametry E i K tej nakrętki?
Wymiar E wynosi 28 mm, a wymiar K wynosi 10 mm.
Dane techniczne
| K [mm] | 10 |
| Rozmiar [mm] | M16x18 |
| Rozmiar | M16x18 mm |
| Gwint | M16 |
| Rowki teowe [mm] | 18 |
| E [mm] | 28 |
