Nakrętka do rowka teowego 508, M16x20
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis

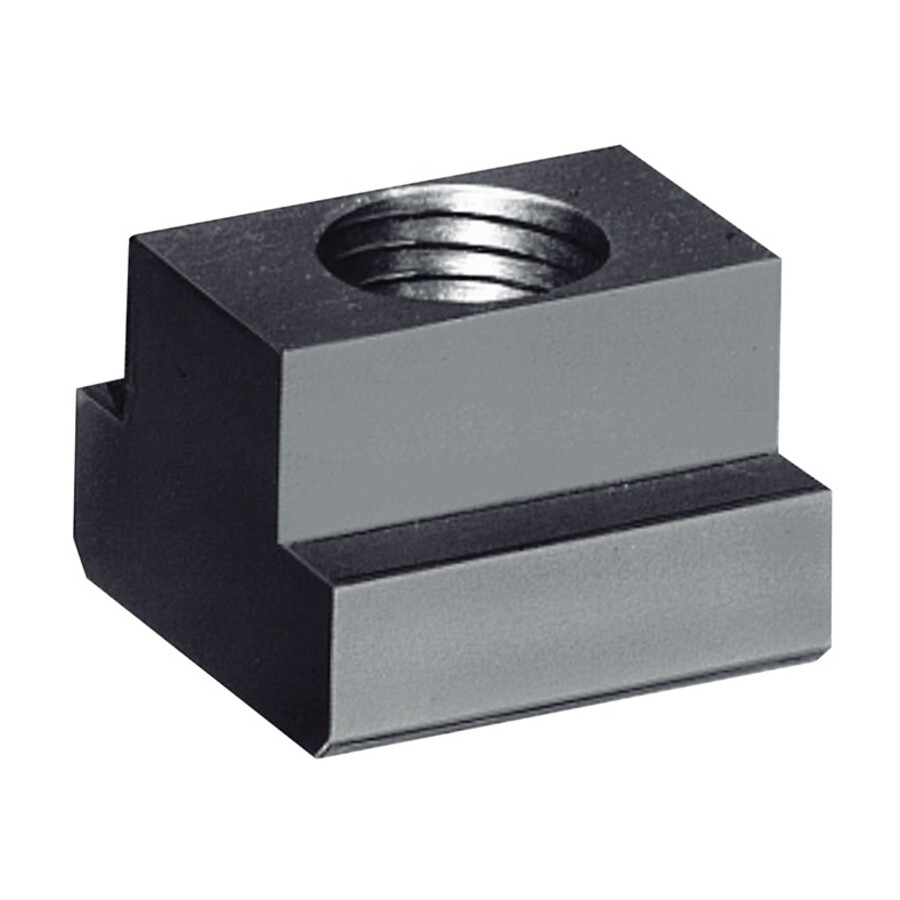

Nakrętka do rowka teowego M16x20 508 Amf
Nakrętka do rowka teowego przeznaczona do systemów mocowania na stołach i prowadnicach z rowkami T, stosowana w uchwytach mocujących i dociskach. Rozmiar gwintu oraz dopasowanie do konkretnej szerokości rowka umożliwiają szybkie i powtarzalne montowanie elementów mocujących w procesach obróbki i ustawiania detali.
Cechy i korzyści
- Ulepszanie cieplnie – zwiększona trwałość eksploatacyjna nakrętki, co ogranicza koszty wymiany elementów mocujących.
- Klasa wytrzymałości 10 – możliwość przenoszenia wysokich obciążeń w układach dociskowych, co poprawia bezpieczeństwo mocowania detalu.
- Gwint M16 – kompatybilność z popularnymi śrubami i szpilkami mocującymi, ułatwiająca integrację z istniejącym osprzętem.
- Dopasowanie do rowka teowego 20 mm – pewne osadzenie w rowku T, co zmniejsza ryzyko przesunięcia podczas docisku.

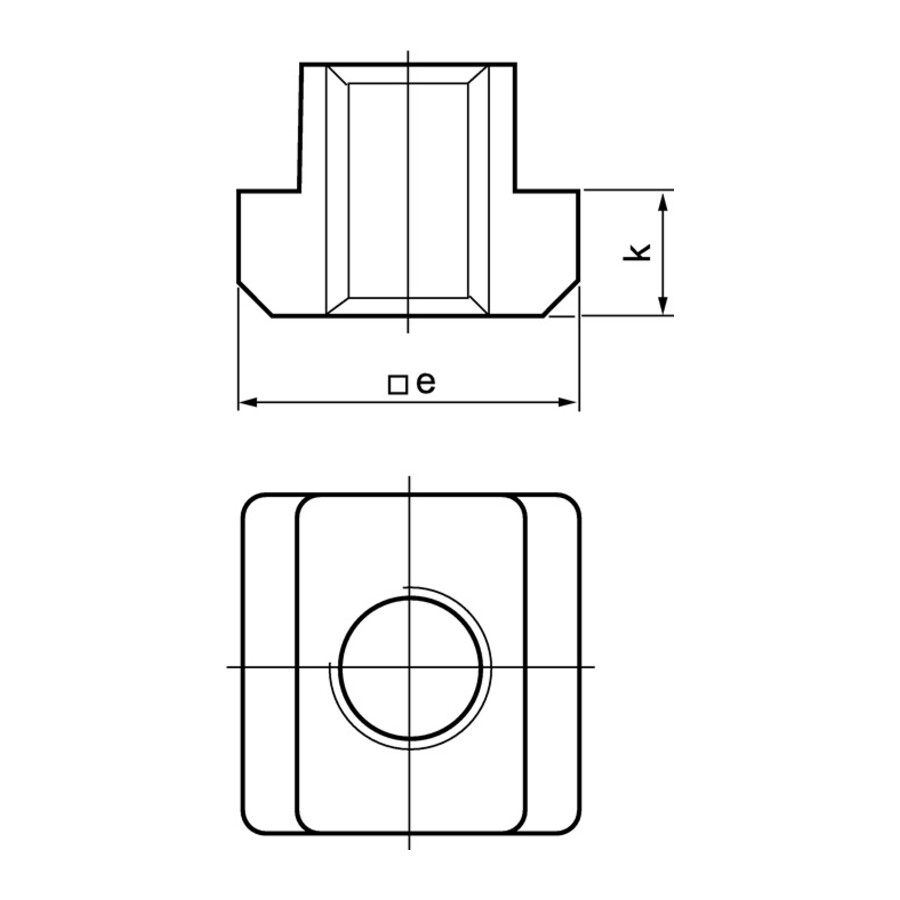

- Wymiar E 32 mm i K 12 mm – zdefiniowana geometria ułatwiająca dobór do stołów maszynowych według dawnej normy 1928 lub normy zakładowej AMF.
- Pełna obciążalność przy pełnym zazębieniu gwintu – właściwie wykonane połączenie śrubowe na całej długości gwintu pozwala wykorzystać pełen potencjał nośności elementu.
Zastosowanie
Element przeznaczony do stosowania w uchwytach mocujących i dociskach montowanych w rowkach teowych 20 mm, m.in. na stołach obrabiarek, płytach montażowych oraz stanowiskach przygotowawczych. Sprawdza się w aplikacjach wymagających sztywnego mocowania detali i oprzyrządowania, gdzie wymagane są powtarzalne punkty mocujące z gwintem M16.
Specyfikacja techniczna
- Typ: Nakrętka do rowka teowego 508
- Gwint: M16
- Rowki teowe: 20 mm
- Rozmiar: M16x20 mm
- Rozmiar [mm]: M16x20
- E [mm]: 32
- K [mm]: 12
- Klasa wytrzymałości: 10
- Informacje dodatkowe: ulepszana cieplnie; pełną obciążalność można osiągnąć tylko przy połączeniu śrubowym wykonanym na całej długości gwintu; stara norma 1928 lub norma zakładowa AMF
Najczęściej zadawane pytania
Do jakiego rowka teowego pasuje ta nakrętka M16x20?
Nakrętka jest przeznaczona do rowka teowego o szerokości 20 mm.
Jaka jest klasa wytrzymałości tej nakrętki do rowka teowego?
Element posiada klasę wytrzymałości 10.
Jaki gwint ma nakrętka do rowka teowego 508?
Nakrętka wyposażona jest w gwint M16.
Jakie są wymiary E i K nakrętki do rowka teowego 508?
Wymiar E wynosi 32 mm, a wymiar K wynosi 12 mm.
Dane techniczne
| K [mm] | 12 |
| Rozmiar [mm] | M16x20 |
| Rozmiar | M16x20 mm |
| Gwint | M16 |
| Rowki teowe [mm] | 20 |
| E [mm] | 32 |
