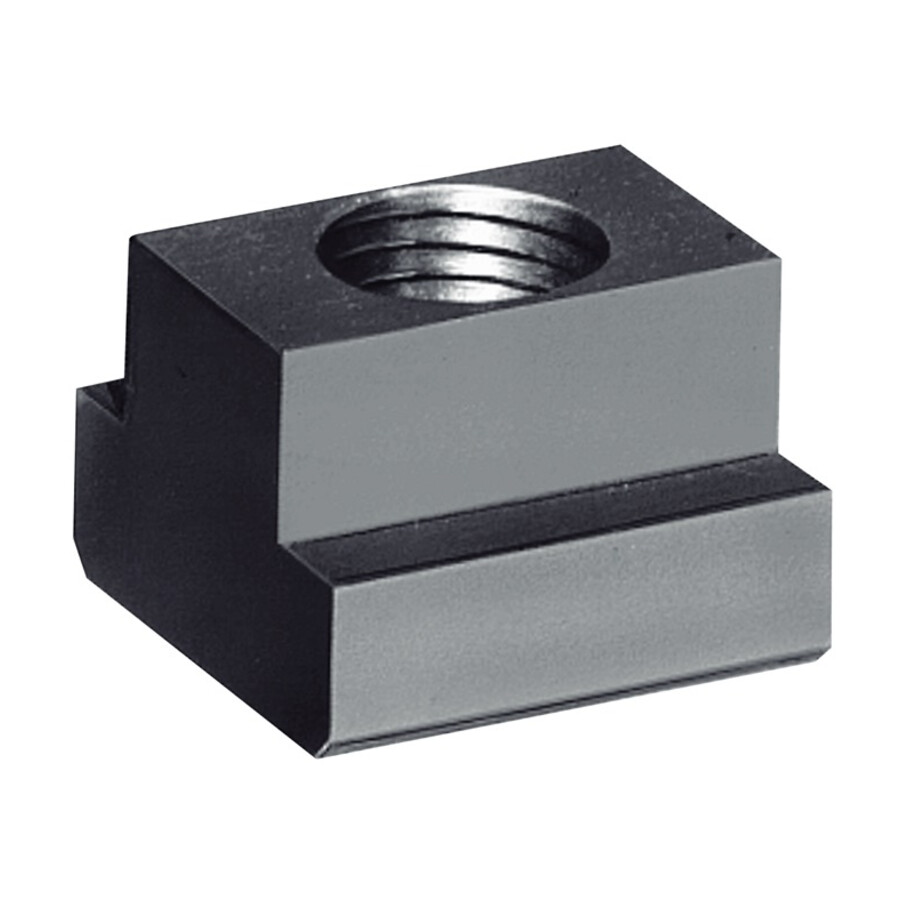

Nakrętka do rowka teowego 508, M20x22
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis
Nakrętka do rowka teowego DIN 508, M20x22 K=14 mm M20x22 mm
Specjalistyczna nakrętka przeznaczona do mocowania w rowkach teowych, stosowana w układach mocujących i dociskach na stołach maszynowych oraz przy przyrządach obróbkowych. Rozwiązanie dla użytkowników wymagających powtarzalnego, pewnego mocowania elementów w systemach z rowkami T.
Cechy i korzyści
- Ulepszanie cieplnie – zwiększona trwałość eksploatacyjna i odporność na odkształcenia przy pracy w obciążonych układach mocujących.
- Klasa wytrzymałości 10 – możliwość stosowania w połączeniach śrubowych narażonych na wysokie siły zacisku, co ogranicza ryzyko uszkodzeń połączenia.
- Norma DIN 508 – kompatybilność z typowymi rowkami teowymi i śrubami, ułatwiająca integrację z istniejącymi przyrządami i stołami maszyn.
- Pełna obciążalność przy pełnym zazębieniu gwintu – zachowanie nośności nakrętki przy prawidłowo wykonanym połączeniu śrubowym na całej długości gwintu, co wpływa na bezpieczeństwo mocowania.
- Dobór do rowka T 22 mm – możliwość szybkiego dopasowania do standardowych stołów z rowkami teowymi 22 mm, co przyspiesza konfigurację punktów mocujących.
Zastosowanie
Stosowana w systemach uchwytów mocujących i docisków na stołach obrabiarek z rowkami teowymi 22 mm, w przyrządach obróbkowych, liniach montażowych oraz stanowiskach warsztatowych. Sprawdza się przy mocowaniu detali, imadeł, opraw, płyt mocujących i innych elementów wyposażenia maszyn, gdzie wymagane jest gwintowane punktowe mocowanie w rowku T z gwintem M20.
Specyfikacja techniczna
- Gwint: M20
- Rowki teowe: 22 mm
- Rozmiar: M20x22 mm
- Rozmiar [mm]: M20x22
- E [mm]: 35
- K [mm]: 14
- Norma: DIN 508
- Klasa wytrzymałości: 10
- Obróbka: ulepszana cieplnie
Najczęściej zadawane pytania
Do jakiego rowka teowego pasuje ta nakrętka DIN 508?
Produkt jest przeznaczony do rowków teowych o szerokości 22 mm.
Jaki gwint ma ta nakrętka do rowka teowego?
Nakrętka posiada gwint M20.
Jaką klasę wytrzymałości ma ta nakrętka do rowka T?
Element jest wykonany w klasie wytrzymałości 10.

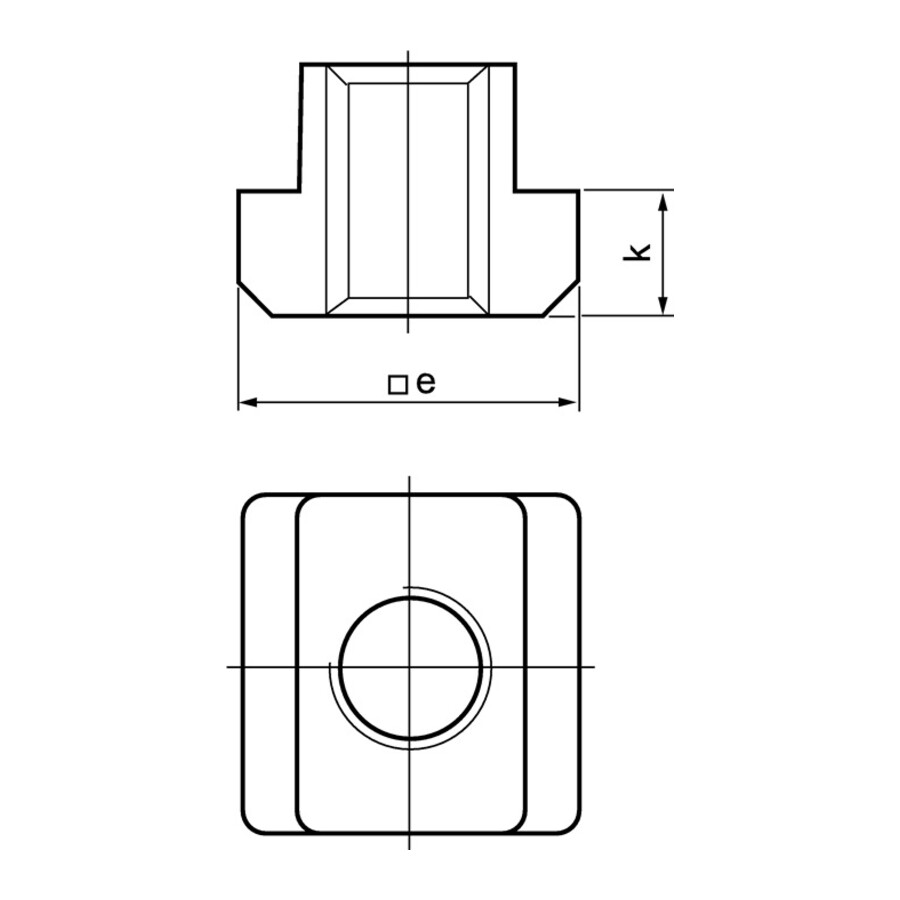

Jakie są podstawowe wymiary E i K tej nakrętki do rowka teowego?
Wymiar E wynosi 35 mm, a wymiar K wynosi 14 mm.
Dane techniczne
| Gwint | M20 |
| Rowki teowe [mm] | 22 |
| E [mm] | 35 |
| K [mm] | 14 |
| Rozmiar [mm] | M20x22 |
| Rozmiar | M20x22 mm |
