Czujnik dźwigniowy mechaniczny zakres 0,8 mm Forum
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis

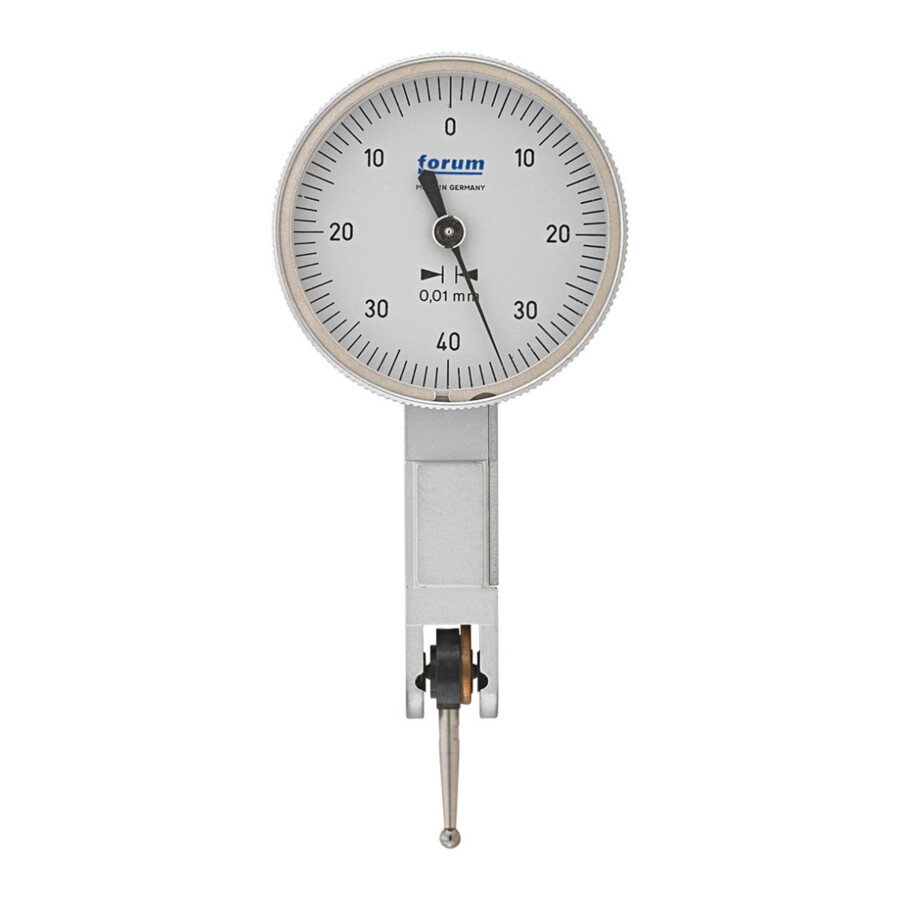

Czujnik dźwigniowy pomiarowy 0,8 mm / tarcza 32 mm Forum
Precyzyjny czujnik dźwigniowy do kontroli wymiarów w procesach obróbki i montażu, przeznaczony dla działów jakości, utrzymania ruchu oraz narzędziowni. Umożliwia dokładny pomiar przemieszczeń przy ustawianiu obrabiarek, przyrządów pomiarowych i kontroli detali.
Cechy i korzyści
- Mechanizm osadzony na rubinach – zapewnia płynną pracę układu i stabilną powtarzalność wskazań, co ogranicza ryzyko błędów pomiarowych.
- Automatyczny przełącznik kierunku pomiaru – ułatwia pracę w różnych kierunkach pomiaru bez konieczności manualnego przestawiania, skracając czas ustawiania.
- Obudowa z trzema prowadnicami jaskółczego ogona – umożliwia pewne mocowanie trzpienia 8 mm h6 w uchwytach i statywach, zwiększając stabilność układu pomiarowego.
- Chromowana, odporna na uderzenia obudowa – chroni prowadnice w kształcie jaskółczego ogona przed uszkodzeniami mechanicznymi i wydłuża trwałość narzędzia w warunkach warsztatowych.
- Wał dźwigni na łożyskach precyzyjnych – poprawia czułość oraz powtarzalność odczytu, co ma znaczenie przy kontroli detali o małych tolerancjach.
- Końcówka pomiarowa z kulką z węglika spiekanego – średnica 2 mm zapewnia odporność na zużycie i stabilny punkt kontaktu z mierzonym elementem.
- Obrotowy pierścień zewnętrzny – pozwala na szybkie ustawienie zera w dowolnym położeniu, co ułatwia porównawcze pomiary wymiarów.
- Końcówka odchylana prostopadle do skali – umożliwia wygodne dojście do powierzchni pomiarowych w trudno dostępnych miejscach, zwiększając elastyczność zastosowań.
- Dostarczany w etui z kluczem – zabezpiecza przyrząd podczas przechowywania i transportu oraz umożliwia łatwą wymianę końcówek pomiarowych.
Zastosowanie
Przeznaczony do precyzyjnych pomiarów porównawczych w warsztatach mechanicznych, narzędziowniach oraz działach kontroli jakości. Sprawdza się przy ustawianiu i kontroli obrabiarek, pomiarze bicia, sprawdzaniu prostopadłości i równoległości, a także przy kontroli wymiarów detali mocowanych w przyrządach i uchwytach. Może być używany z uchwytami i statywami pomiarowymi wyposażonymi w gniazdo na trzpień o średnicy 8 mm h6.
Specyfikacja techniczna
- Norma: DIN 2270
- Odczyt: 0,01 mm
- Zakres pomiaru: 0,8 mm
- Skala: 0-40-0
- Ocyfrowanie skali: 0-40-0 mm
- Średnica pierścienia zewnętrznego: 32 mm
- Średnica tarczy: 32 mm
- Długość dźwigni: 11,8 mm
- Średnica kulki końcówki pomiarowej: 2 mm
- Średnica trzpienia mocującego: 8 mm h6
- Dostawa: etui z tworzywa sztucznego, klucz do wymiany końcówek pomiarowych
Zawartość zestawu
- Czujnik dźwigniowy
- Etui z tworzywa sztucznego
- Klucz do wymiany końcówek pomiarowych
Najczęściej zadawane pytania
Jaki jest zakres pomiaru tego czujnika dźwigniowego?
Zakres pomiaru wynosi 0,8 mm, ze skalą 0-40-0 i odczytem 0,01 mm.
Jaka jest średnica tarczy i pierścienia zewnętrznego czujnika?
Średnica tarczy oraz pierścienia zewnętrznego wynosi 32 mm.
W jaki sposób można mocować ten czujnik dźwigniowy?
Czujnik ma obudowę z trzema frezowanymi prowadnicami mocującymi w kształcie jaskółczego ogona do mocowania trzpienia o średnicy 8 mm h6.
Co jest dołączone do czujnika w standardowej dostawie?
W dostawie znajduje się etui z tworzywa sztucznego oraz klucz do wymiany końcówek pomiarowych.
Dane techniczne
| Odczyt [mm] | 0,01 |
| Zakres pomiaru [mm] | 0,8 |
| Średnica pierścienia zewnętrznego [mm] | 32 |
| Ocyfrowanie skali [mm] | 0-40-0 |
| Średnica tarczy [mm] | 32 |
| Długość dźwigni [mm] | 11,8 |
| Skala | 0-40-0 |
