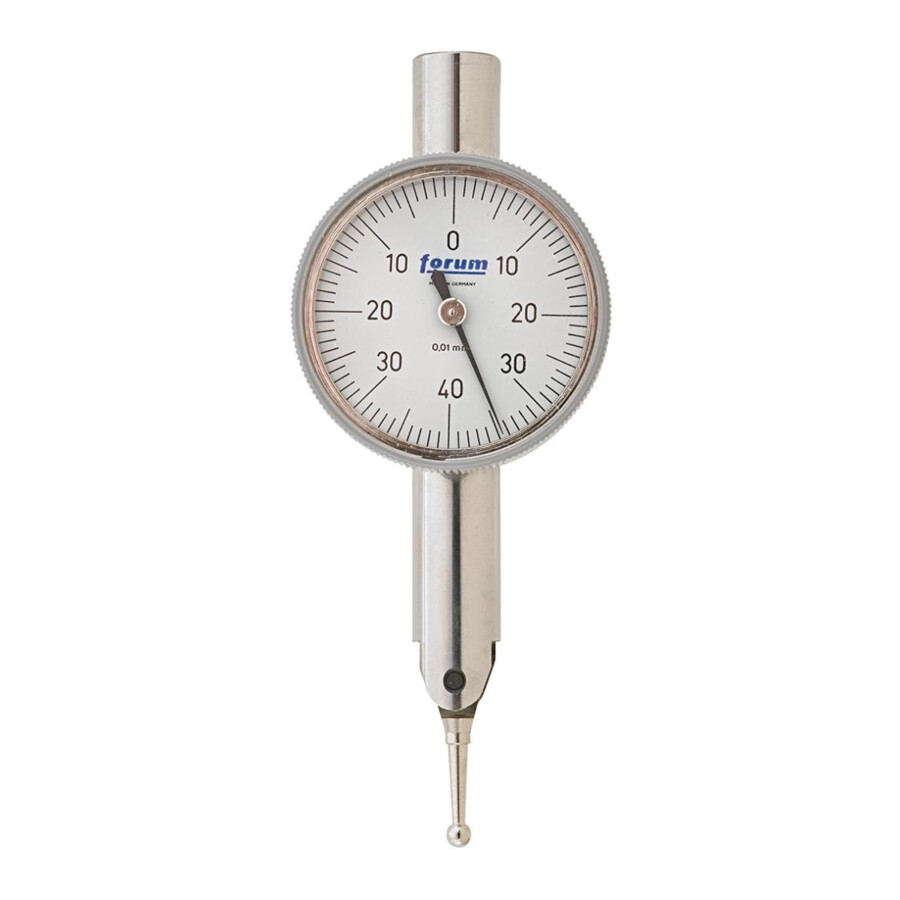

Czujnik dźwigniowy obrotowy zakres pomiaru 0,8 mm Forum
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis
Uchwyt mocujący do czujnika dźwigniowego 0,8 mm / 28 mm Forum
Precyzyjny czujnik dźwigniowy z obrotowym czujnikiem pomiarowym przeznaczony jest do dokładnych pomiarów przemieszczeń w warsztatach, działach UTR oraz laboratoriach pomiarowych. Sprawdza się przy ustawianiu, kontrolowaniu i pozycjonowaniu elementów w procesach obróbki oraz montażu.
Cechy i korzyści
- Dokładność według DIN 2270 – możliwość prowadzenia powtarzalnych pomiarów i kontroli jakości zgodnie z ustalonymi tolerancjami.
- Maksymalna histereza pomiarowa 5 µm – stabilne wyniki przy pomiarach powtarzalnych, ograniczenie błędów związanych z kierunkiem ruchu.
- Obrotowy czujnik pomiarowy ±110° – łatwe dopasowanie ustawienia tarczy do pozycji operatora, co przyspiesza odczyt i zmniejsza ryzyko błędów.
- Przełącznik ruchu dźwigni – wygodna zmiana kierunku pracy dźwigni dopasowana do konkretnej aplikacji montażowej.
- Mocowanie na górnym i dolnym trzpieniu – elastyczny montaż na uchwytach i stojakach pomiarowych dzięki trzpieniom o średnicy 8 mm h6.
- Etui z tworzywa sztucznego w komplecie – bezpieczne przechowywanie i transport ograniczające ryzyko uszkodzeń oraz rozkalibrowania.
Zastosowanie
Przyrząd przeznaczony jest do precyzyjnych pomiarów przemieszczeń liniowych w zakresie do 0,8 mm w obróbce skrawaniem, kontroli wymiarów na stanowiskach pomiarowych, w warsztatach narzędziowych oraz działach utrzymania ruchu. Może być stosowany na stojakach czujnikowych i przyrządach specjalnych wszędzie tam, gdzie wymagany jest dokładny odczyt położenia elementu z możliwością wygodnego obrotu tarczy i regulacji położenia dźwigni.
Specyfikacja techniczna
- Długość końcówki pomiarowej [mm]: 12,3
- Ocyfrowanie skali [mm]: 0-40-0
- Odczyt [mm]: 0,01
- Średnica pierścienia zewnętrznego [mm]: 28
- Średnica tarczy [mm]: 28
- Zakres pomiaru [mm]: 0,8
- Długość dźwigni [mm]: 12,3
- Stopniowanie [mm]: 0,01
- Skala: 0-40-0
Najczęściej zadawane pytania
Jaki jest zakres pomiaru czujnika dźwigniowego Forum?
Zakres pomiaru wynosi 0,8 mm.
Jaką średnicę ma tarcza i pierścień zewnętrzny czujnika?
Średnica tarczy oraz pierścienia zewnętrznego wynosi 28 mm.
Jaka jest wartość działki elementarnej i odczytu na skali?
Stopniowanie oraz odczyt wynoszą 0,01 mm, przy skali 0-40-0.
Czy czujnik jest dostarczany w etui ochronnym?
Tak, dostawa obejmuje etui z tworzywa sztucznego.
Dane techniczne
| Długość dźwigni [mm] | 12,3 |
| Skala | 0-40-0 |
| Odczyt [mm] | 0,01 |
| Stopniowanie [mm] | 0,01 |
| Zakres pomiaru [mm] | 0,8 |
| Średnica pierścienia zewnętrznego [mm] | 28 |
| Ocyfrowanie skali [mm] | 0-40-0 |
| Długość końcówki pomiarowej [mm] | 12.3 |
| Średnica tarczy [mm] | 28 |
