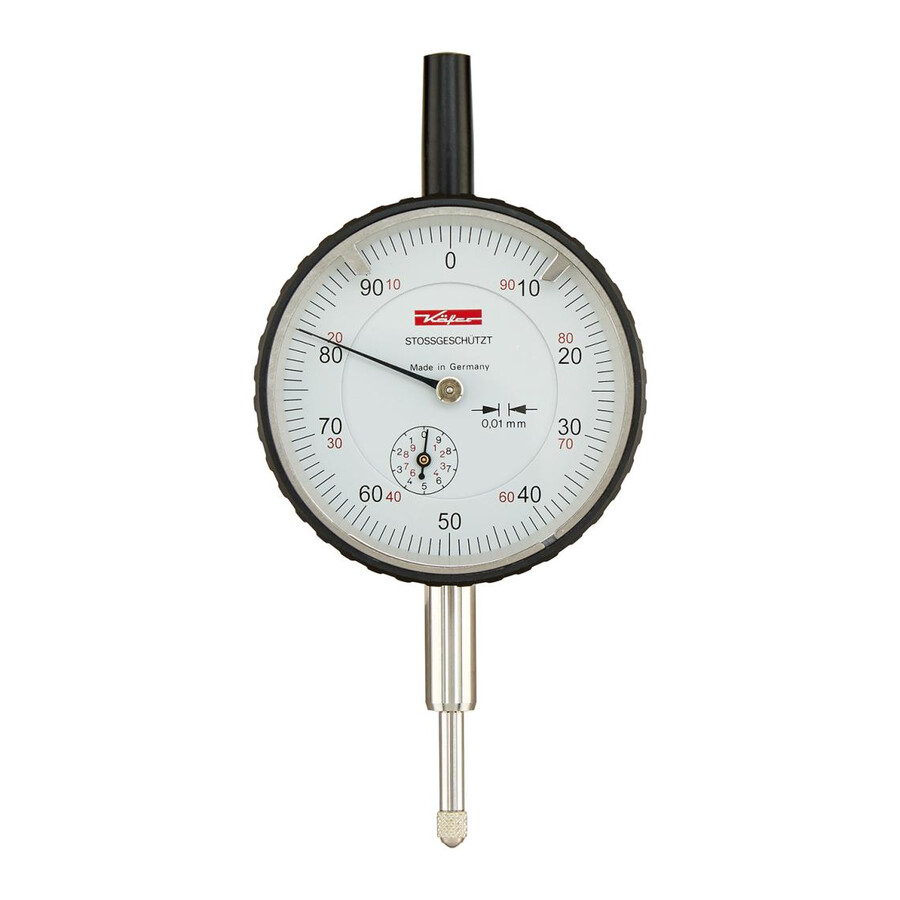

Czujnik zegarowy precyzyjny z zabezpieczeniem przeciwwstrząsowym 10 mm Käfer
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis
Czujnik zegarowy precyzyjny z zabezpieczeniem przeciwwstrząsowym M 2 S Käfer
Precyzyjny czujnik zegarowy do pomiarów warsztatowych i kontrolnych, wyposażony w zabezpieczenie przeciwwstrząsowe oraz dokładną regulację wskazówki. Przeznaczony dla działów kontroli jakości, utrzymania ruchu oraz warsztatów mechanicznych wymagających powtarzalnych pomiarów przemieszczeń w zakresie do 10 mm.
Cechy i korzyści
- Zgodność z DIN 878 – ułatwia stosowanie w procesach pomiarowych opartych na standardach i procedurach zakładowych.
- Wytrzymała metalowa obudowa – podnosi odporność czujnika na uszkodzenia mechaniczne i wydłuża czas eksploatacji w warunkach produkcyjnych.
- Zabezpieczenie przeciwwstrząsowe – amortyzowana tuleja nad trzpieniem pomiarowym minimalizuje wpływ uderzeń na mechanizm, co ogranicza ryzyko rozkalibrowania przyrządu.
- Precyzyjna regulacja wskazówki i znaczniki tolerancji – umożliwia szybkie ustawienie punktu „0” oraz wizualną kontrolę pola tolerancji bez dodatkowych obliczeń.
- Hartowany i szlifowany trzpień mocujący Ø 8 mm h6 – zapewnia stabilne mocowanie w statywach i uchwytach, co przekłada się na powtarzalność pomiarów.
- Wymienna końcówka pomiarowa M2,5 – pozwala dopasować kształt końcówki do specyfiki detalu, bez konieczności zakupu nowego czujnika.
- Dostawa w kasecie – ułatwia bezpieczne przechowywanie i transport przyrządu poza stanowiskiem pomiarowym.
Zastosowanie
Przyrząd przeznaczony do dokładnych pomiarów przemieszczeń liniowych w zakładach produkcyjnych, warsztatach narzędziowych oraz działach utrzymania ruchu. Sprawdza się przy ustawianiu i kontroli obrabiarek, pomiarze bicia, kontroli wymiarów w przyrządach pomiarowych oraz przy kontroli jakości detali, szczególnie tam, gdzie urządzenia narażone są na wstrząsy i wymagane jest precyzyjne ustawienie wskazówki.
Specyfikacja techniczna
- Wersja: M 2 S
- Zakres pomiaru [mm]: 10
- 1 obrót wskazówki [mm]: 1
- Odczyt [mm]: 0,01
- Średnica chwytu [mm]: 8
- Średnica trzpienia mocującego [mm]: 8
- Średnica pierścienia zewnętrznego [mm]: 58
- Średnica tarczy [mm]: 58
- Zastosowanie: z zabezpieczeniem przeciwwstrząsowym i precyzyjną regulacją wskazówki
- Obudowa: metalowa
- Trzpień mocujący: Ø 8 mm h6, hartowany i szlifowany
- Trzpień pomiarowy: docierany
- Znaczniki tolerancji: regulowane
- Końcówka pomiarowa: wymienna, gwint M2,5
- Norma: DIN 878
- Sposób dostawy: w kasecie
Najczęściej zadawane pytania
Jaki jest zakres pomiaru czujnika zegarowego M 2 S Käfer?
Zakres pomiaru wynosi 10 mm, przy czym jeden obrót wskazówki odpowiada 1 mm.
Jaka jest dokładność odczytu w tym czujniku zegarowym?
Odczyt realizowany jest z rozdzielczością 0,01 mm.
Jaką średnicę ma trzpień mocujący czujnika zegarowego?
Średnica trzpienia mocującego wynosi 8 mm, w tolerancji chwytu h6.
Czy czujnik jest wyposażony w zabezpieczenie przeciwwstrząsowe?
Tak, czujnik posiada tuleję nad trzpieniem pomiarowym ustawioną i amortyzowaną w sposób uniemożliwiający przenoszenie wstrząsów na mechanizm pomiarowy.
Dane techniczne
| Zastosowanie | z zabezpieczeniem przeciwwstrząsowym i precyzyjną regulacją wskazówki |
| Odczyt [mm] | 0,01 |
| Zakres pomiaru [mm] | 10 |
| Średnica pierścienia zewnętrznego [mm] | 58 |
| 1 obrót wskazówki [mm] | 1 |
| Średnica trzpienia mocującego [mm] | 8 |
| Wersja | M 2 S |
| Średnica tarczy [mm] | 58 |
| Średnica chwytu [mm] | 8 |
