Opis

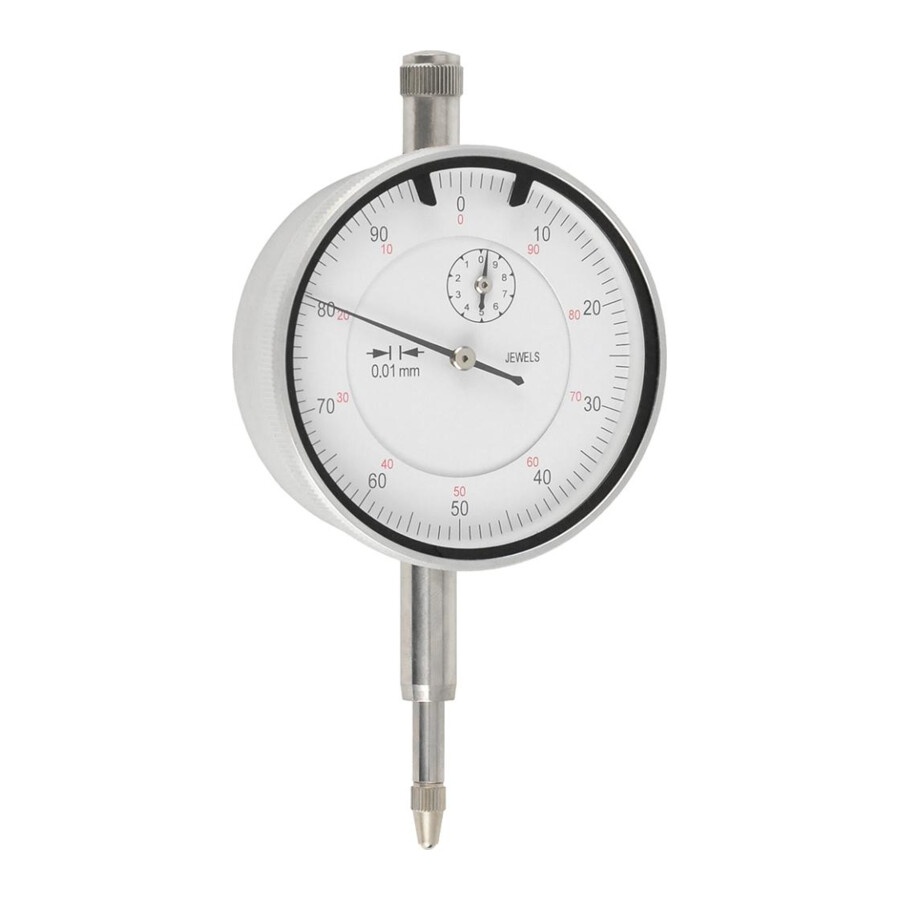

Czujnik zegarowy precyzyjny średnica tarczy 58 mm Forum
Precyzyjny czujnik zegarowy do pomiarów liniowych sprawdza się w kontroli wymiarów, ustawianiu maszyn oraz pomiarach odchyłek kształtu i położenia. Przeznaczony jest dla działów kontroli jakości, utrzymania ruchu oraz warsztatów obróbki skrawaniem wymagających powtarzalnych pomiarów z dokładnością setnych części milimetra.
Cechy i korzyści
- Wykonanie zgodne z DIN 878 – ułatwia stosowanie przyrządu w istniejących procedurach kontroli jakości i dokumentacji pomiarowej.
- Metalowa, niklowana matowa obudowa – zwiększona odporność na uszkodzenia mechaniczne i ścieranie, co przekłada się na dłuższą żywotność w warunkach warsztatowych.
- Nierdzewny, hartowany trzpień pomiarowy i mocujący – stabilność wymiarowa oraz mniejsze ryzyko zatarcia, co zmniejsza koszty serwisu i przerw w pracy.
- Możliwość zerowania przez obrót tarczy – szybka korekta ustawienia „zera” pozwala skrócić czas przygotowania stanowiska pomiarowego.
- Regulowane znaczniki tolerancji – wizualna kontrola zakresu dopuszczalnych odchyłek przyspiesza ocenę wyniku pomiaru.
- Wymienna końcówka pomiarowa M2,5 – możliwość dopasowania końcówki do różnych zadań pomiarowych bez potrzeby wymiany całego czujnika.
- Dostarczany w etui z tworzywa sztucznego – bezpieczne przechowywanie i transport ogranicza ryzyko uszkodzeń i rozkalibrowania.
Zastosowanie
Przyrząd znajduje zastosowanie w pomiarach warsztatowych i kontrolnych w obróbce skrawaniem, w mechanice precyzyjnej oraz w produkcji seryjnej elementów maszyn. Sprawdza się przy ustawianiu i kontroli położenia detali na obrabiarkach, sprawdzaniu bicia, prostoliniowości i równoległości, a także przy czynnościach kontrolnych w działach utrzymania ruchu oraz kontroli jakości.
Specyfikacja techniczna
- Norma: DIN 878
- 1 obrót wskazówki: 1 mm
- Dokładność: 0,01 mm
- Odczyt: 0,01 mm
- Średnica pierścienia zewnętrznego: 58 mm
- Średnica tarczy: 58 mm
- Zakres pomiaru: 10 mm
- Końcówka pomiarowa: gwint M2,5
- Trzpień mocujący: średnica 8 mm h6
- Obudowa: metalowa, niklowana matowa
- Trzpień pomiarowy i mocujący: nierdzewne, szlifowane, hartowane
- Dostawa: w etui z tworzywa sztucznego
Najczęściej zadawane pytania
Jaki jest zakres pomiaru tego czujnika zegarowego?
Zakres pomiaru wynosi 10 mm, przy czym jeden pełny obrót wskazówki odpowiada 1 mm.
Jaka jest dokładność i wartość działki odczytowej czujnika?
Dokładność wynosi 0,01 mm, a odczyt realizowany jest z krokiem 0,01 mm.
Jak mocowany jest czujnik zegarowy do uchwytu lub statywu?
Czujnik wyposażony jest w trzpień mocujący o średnicy 8 mm h6, który umożliwia montaż w standardowych uchwytach i statywach pomiarowych.
Czy końcówka pomiarowa w tym czujniku jest wymienna?
Tak, końcówka pomiarowa jest wymienna i posiada gwint M2,5.
Dane techniczne
| Dokładność [mm] | 0.01 |
| Średnica tarczy [mm] | 58 |
| Odczyt [mm] | 0,01 |
| Zakres pomiaru [mm] | 10 |
| Średnica pierścienia zewnętrznego [mm] | 58 |
| 1 obrót wskazówki [mm] | 1 |
