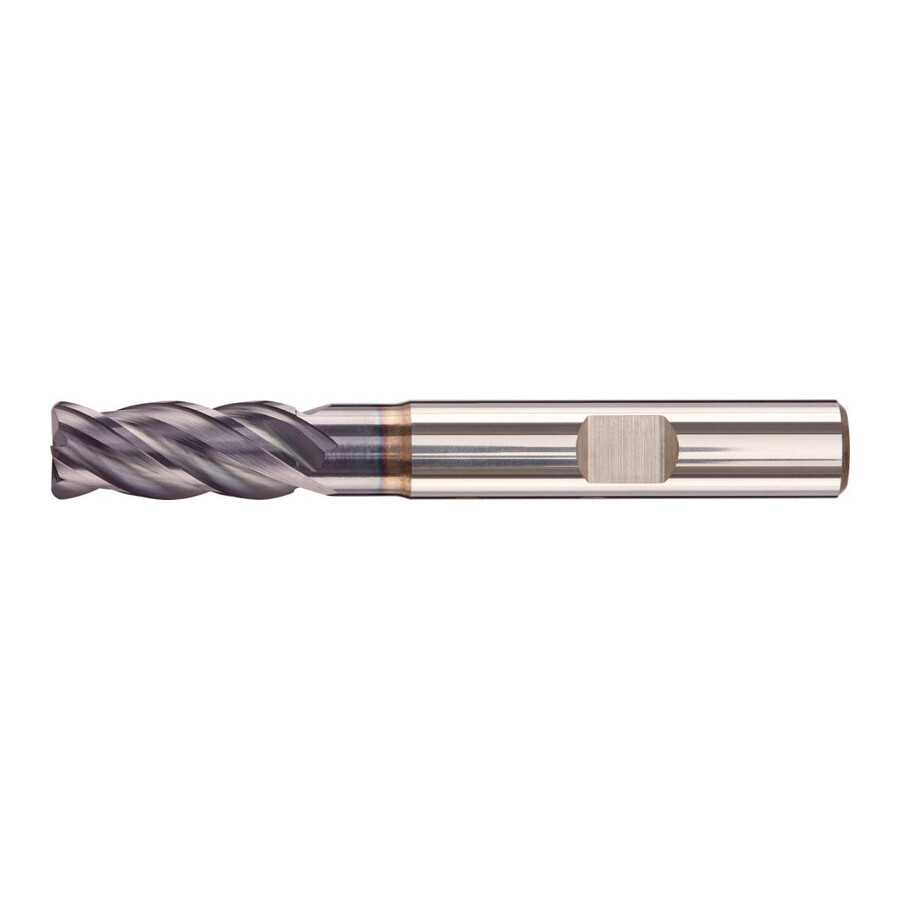

Frez trzpieniowy pełnowęglikowy HPC do stali promień 0,5mm 8mm Fortis

Frez trzpieniowy pełnowęglikowy VHM HPC STEEL D6527L promień 0,5 mm Fortis

Pełnowęglikowy frez trzpieniowy do obróbki wysokowydajnej HPC w stalach, przeznaczony do aplikacji wymagających stabilności, precyzyjnego kształtowania promieni naroży oraz możliwości pracy na sucho. Sprawdza się w narzędziowniach, produkcji seryjnej i obróbce form, gdzie kluczowa jest powtarzalność i wysoka wydajność skrawania.

Cechy i korzyści

• Pełnowęglikowa konstrukcja – zwiększa sztywność narzędzia, co pozwala na wyższe posuwy i redukcję drgań w obróbce stali.
• Geometria HPC typ STEEL – dostosowana do obróbki wysokowydajnej, co pomaga skrócić czasy cykli przy zachowaniu jakości powierzchni.
• Dynamiczny kąt pochylenia linii śrubowej 35/38° – zapewnia płynne odprowadzanie wióra i stabilną pracę również przy większych głębokościach skrawania.
• 4 ostrza z ostrzem centralnym – umożliwiają efektywne frezowanie czołowe i wgłębne, podnosząc wydajność usuwania materiału.
• Zaszlifowanie boczne szyjki – zwiększa prześwit, co zmniejsza ryzyko kolizji narzędzia z obrabianym detalem przy głębszych zagłębieniach.
• Promień naroża 0,5 mm – redukuje koncentrację naprężeń w narożach detalu i poprawia trwałość krawędzi skrawającej.
• Możliwość obróbki na sucho – pozwala ograniczyć zużycie chłodziwa i koszty eksploatacyjne w odpowiednio sztywnych układach obrabiarka–uchwyt.

Zastosowanie

Narzędzie przeznaczone jest do wysokowydajnej obróbki stali o wytrzymałości do 850 N, 1000 N oraz 1400 N, w procesach takich jak zgrubne i półwykańczające frezowanie rowków, powierzchni płaskich oraz kształtowych. Stosowane w zakładach obróbki skrawaniem, produkcji narzędzi i form, w działach utrzymania ruchu oraz u poddostawców komponentów stalowych, gdzie wymagane jest połączenie stabilności, dokładności i możliwości pracy z promieniem naroża.

Specyfikacja techniczna

• Wykonanie: długie
• Materiał narzędzia: pełnowęglikowy
• Przeznaczenie: HPC, typ STEEL
• Norma: DIN 6527
• Kształt szyjki: zaszlifowanie boczne szyjki
• Kąt pochylenia linii śrubowej: 35/38°
• Liczba ostrzy: 4
• Rodzaj chwytu: DIN 6535-HB
• Obróbka na sucho: możliwość zastosowania
• Ostrze centralne: tak
• Dynamiczny kąt pochylenia linii śrubowej: tak
• Promień naroża: 0,5 mm
• Długość całkowita: 63 mm
• Długość ostrzy: 19 mm
• Długość robocza: 27 mm
• Liczba zębów: 4
• Promień: 0,5 mm
• Średnica chwytu: 8 mm
• Średnica głowicy: 8 mm
• Średnica: 8 mm
• Parametr Stale <850 N: 180
• Parametr Stale <1000 N: 160
• Parametr Stale <1400 N: 110
