Gwintownik maszynowy G1" DIN 5156 HSS-E do otworów przelotowych Forum
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis

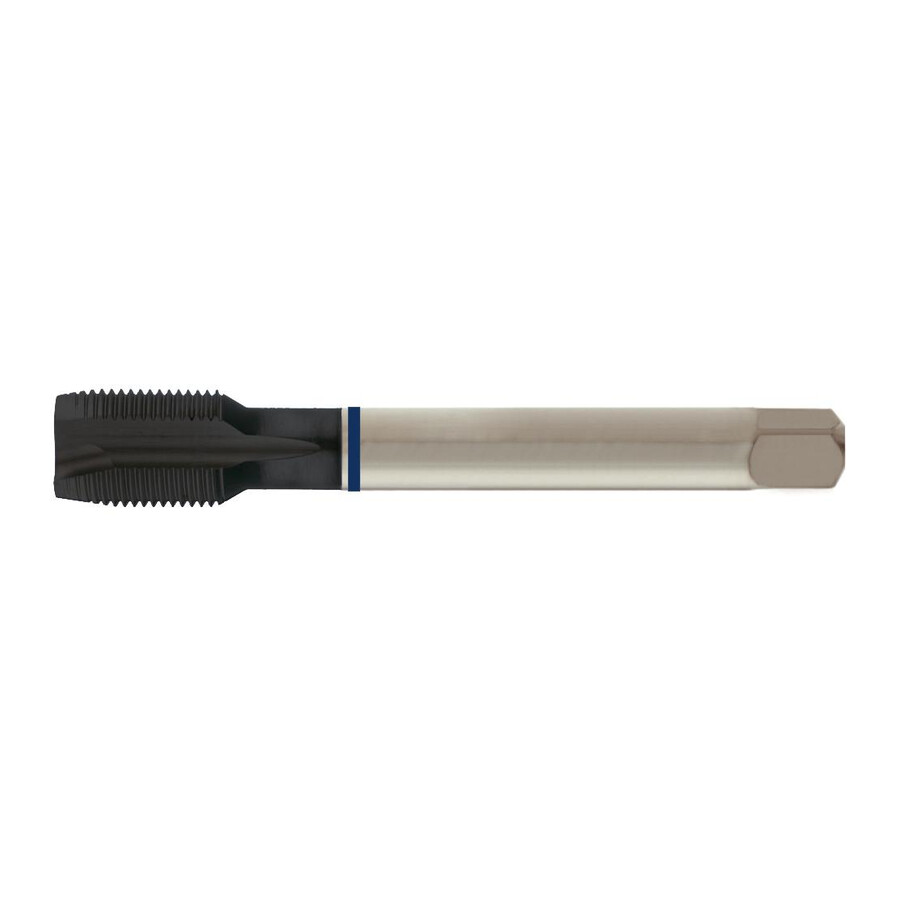

Gwintownik maszynowy G D5156B HSSE G1" do gwintów rurowych DIN ISO 228
Precyzyjny gwintownik maszynowy do obróbki otworów przelotowych w gwintach rurowych G, przeznaczony do zastosowań przemysłowych oraz warsztatowych. Odpowiedni dla użytkowników wymagających powtarzalności wymiarowej i stabilnej pracy w procesach produkcyjnych oraz utrzymania ruchu.
Cechy i korzyści
- Przystosowanie do gwintów rurowych DIN ISO 228 (DIN 259) – umożliwia wykonanie standardowych gwintów G 1", co ułatwia dobór złączek i elementów armatury w instalacjach.
- Geometria do otworów przelotowych 2 x D – zoptymalizowany do pełnego przegwintowania otworu, co skraca czas obróbki i zmniejsza ryzyko uszkodzenia gwintu przy wychodzeniu z materiału.
- Kształt B DIN 5156 ze ścięciem w nakroju (3,5–5 zwojów) – ułatwia rozpoczęcie gwintowania i stabilne prowadzenie narzędzia, co wpływa na mniejsze obciążenie maszyny i lepszą jakość powierzchni gwintu.
- Rowek prosty – zapewnia odprowadzanie wiórów wzdłuż narzędzia, co zmniejsza ryzyko zakleszczenia i poprawia niezawodność procesu w otworach przelotowych.
- Powierzchnia odpuszczana w parze wodnej – sprzyja równomiernemu zużyciu części skrawającej, co przekłada się na stabilną pracę narzędzia w cyklach seryjnych.
- Dokładnie zdefiniowane wymiary chwytu i czworokąta – średnica chwytu 25 mm i czworokąt 20 mm ułatwiają pewne mocowanie w oprawce, co korzystnie wpływa na bezpieczeństwo i dokładność gwintowania.
Zastosowanie
Gwintownik przeznaczony jest do wykonywania gwintów rurowych G 1" w otworach przelotowych, zgodnych ze standardem DIN ISO 228 (DIN 259). Sprawdza się w produkcji i serwisie elementów instalacji rurowych, armatury, korpusów zaworów i przyłączy w zakładach przemysłowych, warsztatach mechanicznych oraz działach utrzymania ruchu, gdzie wymagana jest zgodność gwintu z normą DIN 5156.
Specyfikacja techniczna
- Gwint: G 1"
- Rozmiar gwintownika: G 1"
- Do gwintów rurowych: DIN ISO 228 (DIN 259)
- Norma DIN: DIN 5156
- Kształt: B DIN 5156 ze ścięciem w nakroju (3,5–5 zwojów)
- Rodzaj rowka: rowek prosty
- Zastosowanie: do otworów przelotowych 2 x D
- Długość całkowita: 160 mm
- Do G: 1 cal
- Materiał: HSS-E
- Materiał skrawający: HSS-E
- Średnica chwytu: 25 mm
- Średnica otworu pod gwint: 30,8 mm
- Pod gwint: 30,8 mm
- Wymiar czworokąta: 20 mm
- Do końcówki czworokątnej: 20 mm
- Powierzchnia: odpuszczana w parze wodnej
Najczęściej zadawane pytania
Do jakiego gwintu przeznaczony jest ten gwintownik maszynowy?
Narzędzie przeznaczone jest do wykonywania gwintów rurowych G 1" zgodnych z DIN ISO 228 (DIN 259).
Czy gwintownik nadaje się do otworów przelotowych?
Tak, gwintownik jest dedykowany do otworów przelotowych 2 x D, z rowkiem prostym i kształtem B.
Jaką średnicę powinien mieć otwór pod gwint G 1" dla tego narzędzia?
Dla tego gwintownika zalecana średnica otworu pod gwint wynosi 30,8 mm.
Jakie są wymiary chwytu i czworokąta gwintownika?
Średnica chwytu wynosi 25 mm, a wymiar czworokąta oraz do końcówki czworokątnej to 20 mm.
Dane techniczne
| Norma DIN | DIN 5156 |
| Materiał | HSS-E |
| Gwint | G 1" |
| Długość całkowita [mm] | 160 |
| Pod gwint | 30,8 mm |
| Materiał skrawający | HSS-E |
| Do końcówki czworokątnej [mm] | 20 |
| Średnica chwytu [mm] | 25 |
| Średnica otworu pod gwint [mm] | 30.8 |
| Do G" [cal] | 1 |
| Wymiar czworokąta [mm] | 20 |
| Rozmiar gwintownika | G 1" |
