Gwintownik maszynowy G3/8" HSS-E DIN 5156 do otworów nieprzelotowych Forum
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis

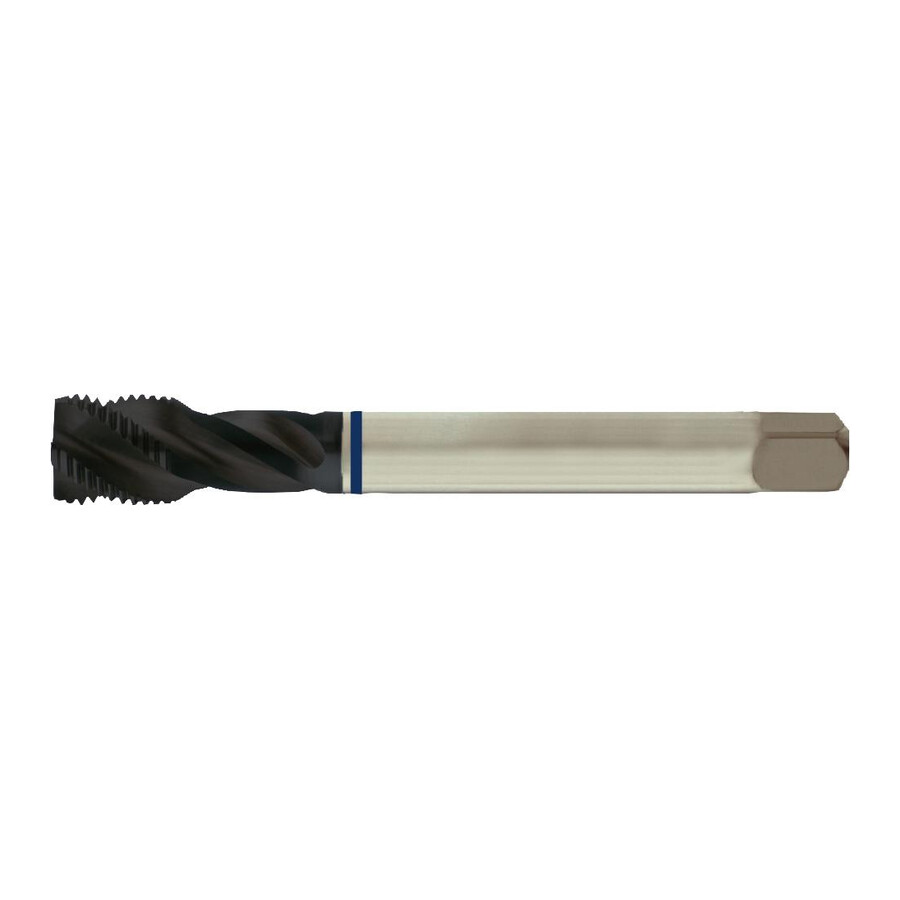

Gwintownik maszynowy G D5156C HSSE G3/8 do otworów nieprzelotowych
Precyzyjny gwintownik maszynowy przeznaczony do wykonywania gwintów rurowych prostych G 3/8" w otworach nieprzelotowych. Narzędzie dedykowane dla zakładów produkcyjnych, warsztatów mechanicznych oraz działów utrzymania ruchu wymagających powtarzalnego i stabilnego procesu gwintowania.
Cechy i korzyści
- Przeznaczenie do gwintów rurowych DIN ISO 228 (DIN 259) – umożliwia wykonywanie gwintów G 3/8" zgodnych z powszechnie stosowanymi standardami instalacyjnymi, co ułatwia dobór złączek i elementów armatury.
- Materiał skrawający HSS-E – zapewnia trwałość krawędzi tnącej i stabilną pracę w intensywnych zastosowaniach produkcyjnych, co ogranicza przestoje i częstotliwość wymiany narzędzia.
- Kształt C zgodnie z DIN 5156 (2–3 zwoje) – umożliwia skuteczne odprowadzanie wióra przy gwintowaniu otworów nieprzelotowych, zmniejszając ryzyko zakleszczenia narzędzia.
- Prawoskrętna linia śrubowa o kącie 40° – poprawia jakość powierzchni gwintu i płynność skrawania, co przekłada się na mniejszą ilość poprawek i wyższą powtarzalność procesu.
- Otwory nieprzelotowe 2 x D – konstrukcja dostosowana do efektywnego gwintowania w głębszych otworach, co zwiększa zakres możliwych zastosowań technologicznych.
- Chwyt cylindryczny o średnicy 12 mm z czworokątem 9 mm – umożliwia pewne mocowanie w uchwytach maszynowych i głowicach gwintujących, co zmniejsza ryzyko poślizgu i poprawia dokładność pozycjonowania.
Zastosowanie
Narzędzie przeznaczone do obróbki gwintów rurowych G 3/8" w otworach nieprzelotowych w procesach obróbki skrawaniem na maszynach. Sprawdza się w produkcji elementów armatury, komponentów instalacyjnych, korpusów maszyn, a także w pracach warsztatowych i remontowych, gdzie wymagane są gwinty zgodne z DIN ISO 228 (DIN 259). Dzięki konstrukcji kształt C oraz linii śrubowej gwintownik nadaje się do zastosowań seryjnych, gdzie istotna jest powtarzalność i stabilność jakości gwintu.
Specyfikacja techniczna
- Gwint: G 3/8 cal
- Do gwintów rurowych: DIN ISO 228 (DIN 259)
- Norma DIN: DIN 5156
- Materiał: HSS-E
- Materiał skrawający: HSS-E
- Kształt: C (2–3 zwoje)
- Typ otworu: do otworów nieprzelotowych 2 x D
- Kąt linii śrubowej: 40° (prawoskrętna linia śrubowa)
- Długość całkowita: 100 mm
- Średnica: 12 mm
- Średnica chwytu: 12 mm
- Wymiar czworokąta: 9 mm
- Do końcówki czworokątnej: 9 mm
- Średnica otworu pod gwint: 15,3 mm
- Pod gwint: 15,3
- Do G: 3/8 cala
- Powierzchnia: odpuszczana w parze wodnej
Najczęściej zadawane pytania
Do jakiego typu gwintu przeznaczony jest ten gwintownik maszynowy G 3/8?
Gwintownik jest przeznaczony do wykonywania gwintów rurowych prostych G 3/8" zgodnych z DIN ISO 228 (DIN 259).
Czy ten gwintownik nadaje się do otworów nieprzelotowych?
Tak, gwintownik został zaprojektowany do otworów nieprzelotowych 2 x D, z kształtem C według DIN 5156.
Jaki jest materiał i norma wykonania tego gwintownika HSSE G 3/8?
Narzędzie wykonane jest z HSS-E i spełnia wymagania normy DIN 5156.
Jaką średnicę otworu należy nawiercić pod gwint G 3/8 tym narzędziem?
Dla tego gwintownika podano średnicę otworu pod gwint 15,3 mm.
Dane techniczne
| Pod gwint | 15,3 |
| Materiał skrawający | HSS-E |
| Do końcówki czworokątnej [mm] | 9 |
| Średnica chwytu [mm] | 12 |
| Do G" [cal] | 3/8 |
| Średnica otworu pod gwint [mm] | 15.3 |
| Wymiar czworokąta [mm] | 9 |
| Średnica [mm] | 12 |
| Norma DIN | DIN 5156 |
| Materiał | HSS-E |
| Długość całkowita [mm] | 100 |
| Gwint | G 3/8 cal |
