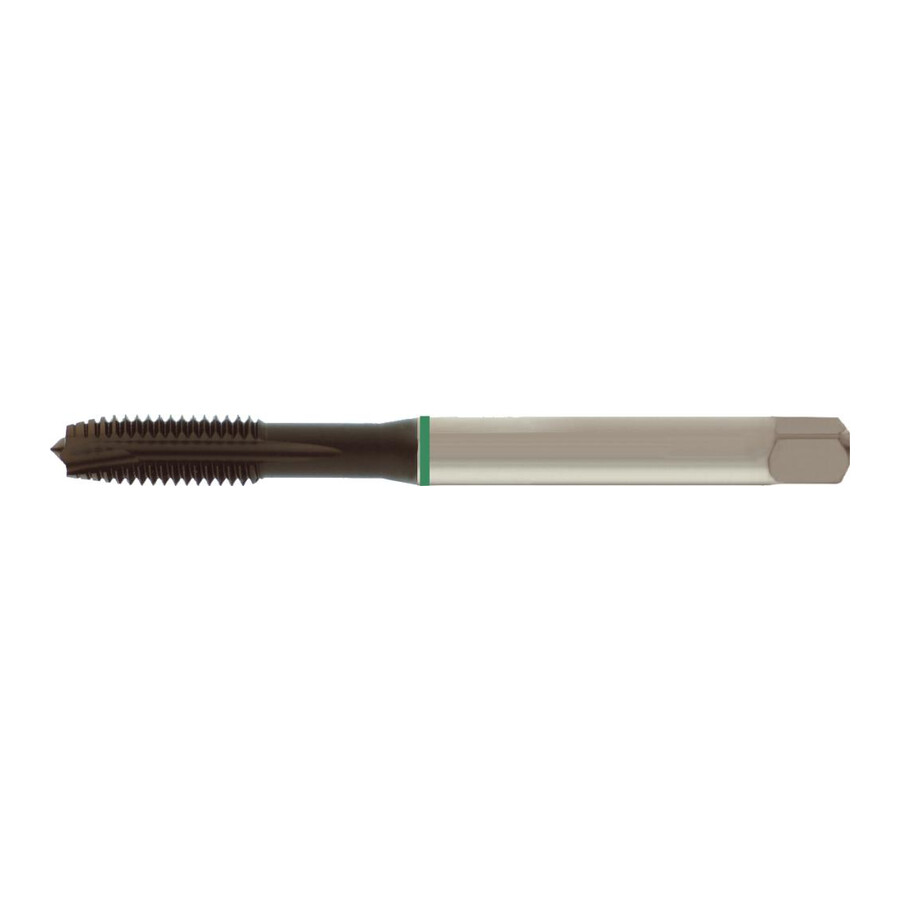

Gwintownik maszynowy M10 DIN 371 HSSE TiAlN kształt B 6H do otworów przelotowych
Precyzyjny gwintownik maszynowy do wykonywania gwintów metrycznych M10 w otworach przelotowych, przeznaczony do pracy na obrabiarkach CNC i konwencjonalnych. Sprawdza się w zastosowaniach produkcyjnych oraz w działach utrzymania ruchu, gdzie liczy się powtarzalność gwintu i stabilny proces obróbki.
Cechy i korzyści
- Powłoka TiAlN – zwiększona trwałość narzędzia i stabilność pracy przy wyższych prędkościach skrawania, co przekłada się na mniejszą liczbę przestojów oraz rzadszą wymianę gwintownika.
- Wykonanie z HSS-E – podwyższona odporność na zużycie w porównaniu ze standardową stalą szybkotnącą, co pozwala na bardziej ekonomiczną produkcję średnich i długich serii.
- Kształt B ze ścięciem w nakroju (3,5–5 zwojów) – płynne wprowadzenie narzędzia w materiał i stabilne formowanie gwintu, co ogranicza ryzyko uszkodzenia krawędzi i poprawia jakość powierzchni.
- Rowek prosty – dobre prowadzenie narzędzia i kontrola wióra przy gwintowaniu otworów przelotowych, co sprzyja powtarzalności wymiarowej.
- Tolerancja ISO 2 6H – uzyskiwanie gwintów w typowej klasie pasowania dla połączeń śrubowych, co ułatwia montaż elementów zgodnych z normami DIN 13.
- Przeznaczenie do otworów przelotowych 2 x D – zoptymalizowana geometria do gwintowania na pełną głębokość roboczą, co pozwala efektywnie wykorzystać długość roboczą narzędzia.
Zastosowanie
Narzędzie przeznaczone do wykonywania gwintów metrycznych ISO M10 zgodnych z DIN 13 w otworach przelotowych na centrach obróbczych, wiertarko-frezarkach oraz klasycznych wiertarkach z prowadzeniem. Polecane dla zakładów produkcyjnych, warsztatów mechanicznych oraz działów utrzymania ruchu, gdzie wymagane są powtarzalne gwinty M10 w elementach maszyn, konstrukcjach i podzespołach montażowych.
Specyfikacja techniczna
- Gwint: M10
- Skok gwintu: 1,5 mm
- Długość całkowita: 100 mm
- Materiał: HSS-E
- Średnica chwytu: 10 mm
- Średnica otworu pod gwint: 8,5 mm
- Wymiar czworokąta: 8 mm
- Norma DIN: 371B
- Rodzaj otworu: przelotowy 2 x D
- Rodzaj gwintu: metryczny ISO DIN 13
- Kształt: B ze ścięciem w nakroju (3,5–5 zwojów)
- Rowek: prosty
- Tolerancja gwintu: ISO 2 6H
- Powłoka: TiAlN
Najczęściej zadawane pytania
Czy ten gwintownik maszynowy nadaje się do gwintowania otworów przelotowych M10?
Tak, narzędzie jest przeznaczone do otworów przelotowych 2 x D i wykonuje gwinty metryczne ISO M10 zgodne z DIN 13.
Jaką klasę tolerancji gwintu uzyskuje się tym gwintownikiem M10?
Gwintownik wykonuje gwinty w tolerancji ISO 2 6H, odpowiedniej dla standardowych połączeń śrubowych.
Jakim materiałem jest wykonany ten gwintownik M10 DIN 371?
Narzędzie jest wykonane z HSS-E i dodatkowo powlekane TiAlN.
Jakiej średnicy otwór należy nawiercić przed gwintowaniem M10 tym narzędziem?
Dla tego gwintownika zalecana średnica otworu pod gwint wynosi 8,5 mm.
Dane techniczne
| Norma DIN | 371B |
| Materiał | HSS-E |
| Gwint | M10 |
| Długość całkowita [mm] | 100 |
| Powłoka | TiAlN |
| Średnica chwytu [mm] | 10 |
| Stale <850 N | 15 |
| Skok gwintu [mm] | 1,5 |
| Stale <1000 N | 10 |
| Średnica otworu pod gwint [mm] | 8.5 |
| INOX | 8 |
| Wymiar czworokąta [mm] | 8 |
