Gwintownik maszynowy M20 DIN 376B HSSE TiAlN przelotowy Forum
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis

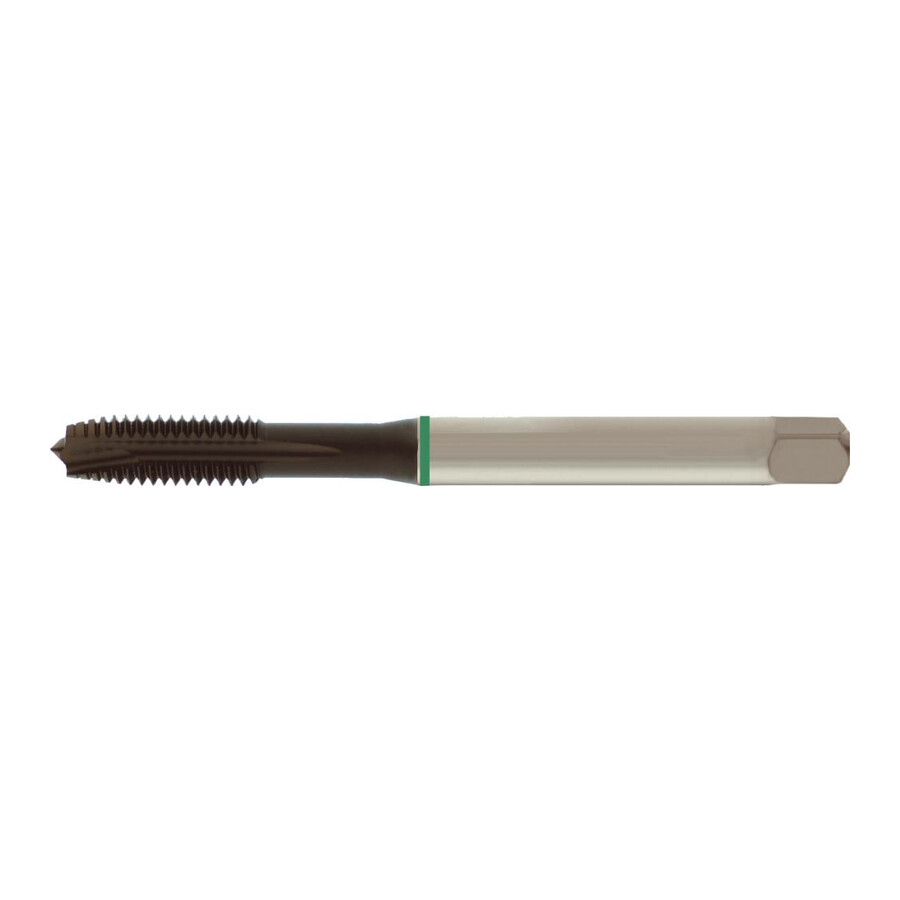

Gwintownik maszynowy M20 DIN 376B HSSE TiAlN do otworów przelotowych Forum
Profesjonalny gwintownik maszynowy do wykonywania gwintów metrycznych M20 w otworach przelotowych, przeznaczony do pracy na obrabiarkach konwencjonalnych i CNC. Sprawdza się w zastosowaniach produkcyjnych i utrzymaniu ruchu, gdzie wymagana jest powtarzalność i precyzja gwintu.
Cechy i korzyści
- Powłoka TiAlN – zwiększona trwałość narzędzia i stabilna praca przy wyższych prędkościach skrawania, co przekłada się na krótszy czas obróbki.
- Gwint metryczny ISO DIN 13 M20 – kompatybilność z powszechnie stosowanymi elementami złącznymi, ułatwiająca standaryzację w zakładzie.
- HSS-E – zwiększona odporność na zużycie umożliwia dłuższe serie produkcyjne bez częstej wymiany narzędzia.
- Kształt B ze ścięciem w nakroju (3,5–5 zwojów) – płynne wejście w materiał i stabilne formowanie gwintu, co ogranicza ryzyko uszkodzenia detalu.
- Rowek prosty – skuteczne odprowadzanie wióra w otworach przelotowych, co zmniejsza ryzyko zakleszczenia i poprawia jakość powierzchni gwintu.
- Tolerancja ISO 2 6H – uzyskanie gwintu o powtarzalnych parametrach pasowania, istotne przy montażu precyzyjnych połączeń śrubowych.
Zastosowanie
Gwintownik przeznaczony jest do wykonywania gwintów metrycznych M20 w otworach przelotowych 2 x D w procesach obróbki skrawaniem. Stosowany w warsztatach mechanicznych, narzędziowniach, działach utrzymania ruchu oraz zakładach produkcyjnych, gdzie wymagane jest niezawodne i powtarzalne gwintowanie elementów maszyn, konstrukcji i podzespołów z przygotowanym otworem pod gwint 17,5 mm.
Specyfikacja techniczna
- Gwint: M20
- Norma gwintu: metryczny ISO DIN 13
- Norma DIN: 376B
- Materiał: HSS-E
- Powłoka: TiAlN
- Przeznaczenie: do otworów przelotowych 2 x D
- Kształt: B ze ścięciem w nakroju (3,5–5 zwojów)
- Rodzaj rowka: prosty
- Tolerancja gwintu: ISO 2 6H
- Długość całkowita: 140 mm
- Skok gwintu: 2,5 mm
- Średnica chwytu: 16 mm
- Średnica otworu pod gwint: 17,5 mm
- Wymiar czworokąta: 12 mm
Najczęściej zadawane pytania
Do jakiego gwintu przeznaczony jest ten gwintownik maszynowy M20?
Narzędzie przeznaczone jest do wykonywania gwintu metrycznego ISO DIN 13 o rozmiarze M20 ze skokiem 2,5 mm.
Czy ten gwintownik nadaje się do otworów przelotowych?
Tak, gwintownik jest przeznaczony do otworów przelotowych 2 x D i posiada kształt B ze ścięciem w nakroju.
Jaki otwór pod gwint M20 należy nawiercić przed gwintowaniem?
Dla tego narzędzia zalecana średnica otworu pod gwint wynosi 17,5 mm.
Jakie mocowanie jest wymagane do chwytu tego gwintownika?
Gwintownik posiada średnicę chwytu 16 mm oraz czworokąt o wymiarze 12 mm, co należy uwzględnić przy doborze oprawki.
Dane techniczne
| Norma DIN | 376B |
| Materiał | HSS-E |
| Gwint | M20 |
| Długość całkowita [mm] | 140 |
| Powłoka | TiAlN |
| Średnica chwytu [mm] | 16 |
| Stale <850 N | 15 |
| Skok gwintu [mm] | 2,5 |
| Stale <1000 N | 10 |
| Średnica otworu pod gwint [mm] | 17.5 |
| INOX | 8 |
| Wymiar czworokąta [mm] | 12 |
