Gwintownik maszynowy M22 DIN 376B HSS-E TiAlN przelotowy Forum
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis

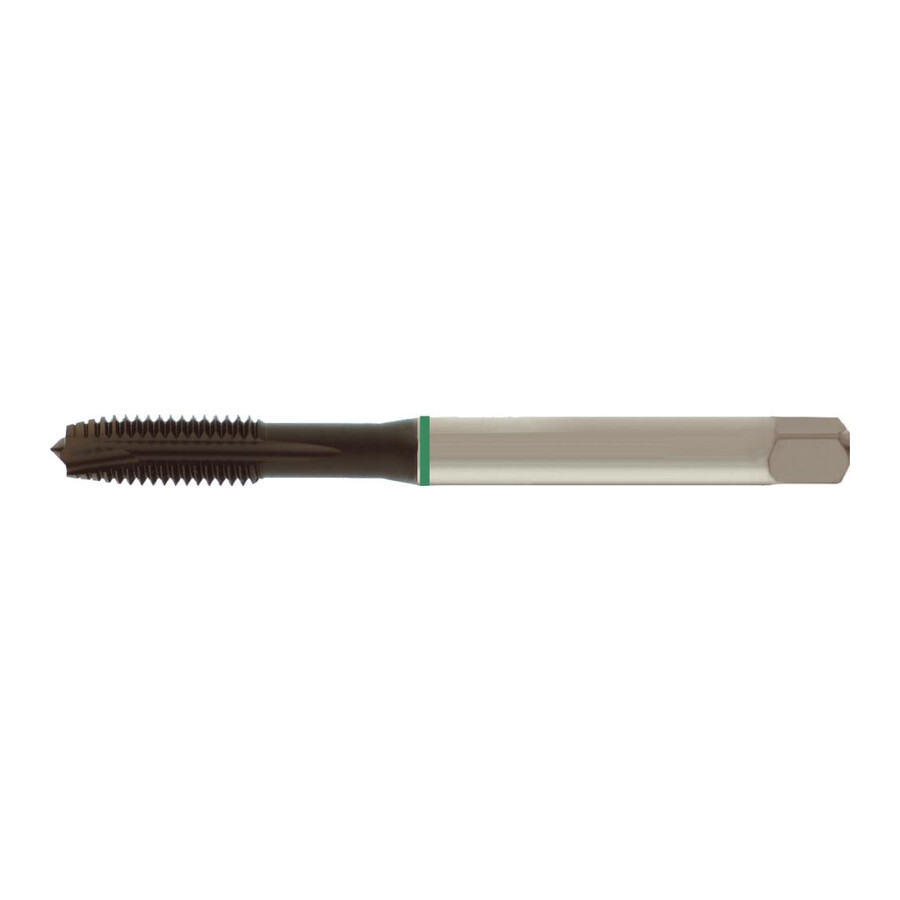

Gwintownik maszynowy M22 DIN 376B HSSE TiAlN do otworów przelotowych
Precyzyjny gwintownik maszynowy do wykonywania gwintów metrycznych w otworach przelotowych, przeznaczony do pracy na obrabiarkach CNC i konwencjonalnych. Sprawdza się w działach utrzymania ruchu, narzędziowniach oraz produkcji seryjnej, gdzie liczy się powtarzalność gwintu i stabilny proces.
Cechy i korzyści
- Powłoka TiAlN – zwiększa trwałość narzędzia i pozwala ograniczyć przestoje związane z częstą wymianą gwintownika.
- Wykonanie z HSS-E – umożliwia stabilne skrawanie przy obróbce gwintów metrycznych ISO, co przekłada się na powtarzalną jakość gwintu.
- Kształt B ze ścięciem w nakroju (3,5–5 zwojów) – ułatwia rozpoczęcie gwintowania i poprawia prowadzenie narzędzia, zmniejszając ryzyko uszkodzenia gwintu na wejściu.
- Rowek prosty – zapewnia skuteczne odprowadzanie wióra w otworach przelotowych, co ogranicza zatory i poprawia bezpieczeństwo procesu.
- Tolerancja ISO 2 6H – gwarantuje uzyskanie gwintów zgodnych z wymaganiami typowych połączeń śrubowych w konstrukcjach maszyn i urządzeń.
- Przeznaczenie do otworów przelotowych 2 x D – pozwala efektywnie gwintować otwory o głębokości do dwukrotnej średnicy gwintu, co jest typowe w wielu elementach maszynowych.
Zastosowanie
Gwintownik przeznaczony jest do wykonywania gwintów metrycznych M22 w otworach przelotowych zgodnie z DIN 13, w procesach obróbki skrawaniem na maszynach CNC i konwencjonalnych. Stosowany w produkcji elementów maszyn, konstrukcji stalowych, części urządzeń przemysłowych oraz w pracach remontowych i serwisowych w działach utrzymania ruchu. Nadaje się do zastosowań warsztatowych oraz w małych i średnich seriach produkcyjnych, wszędzie tam, gdzie wymagana jest zgodność z normą DIN 376B i klasa tolerancji 6H.
Specyfikacja techniczna
- Gwint: M22
- Skok gwintu: 2,5 mm
- Długość całkowita: 140 mm
- Materiał: HSS-E
- Średnica chwytu: 18 mm
- Średnica otworu pod gwint: 19,5 mm
- Wymiar czworokąta: 14,5 mm
- Norma: DIN 376B
- Typ gwintu: metryczny ISO DIN 13
- Kształt: B ze ścięciem w nakroju (3,5–5 zwojów)
- Rowek: prosty
- Tolerancja: ISO 2 6H
- Przeznaczenie: do otworów przelotowych 2 x D
- Powłoka: TiAlN
Najczęściej zadawane pytania
Czy gwintownik M22 DIN 376B HSSE TiAlN jest przeznaczony do otworów przelotowych?
Tak, narzędzie jest zaprojektowane do otworów przelotowych o głębokości do 2 x D.
Jaką tolerancję gwintu zapewnia ten gwintownik maszynowy M22?
Gwintownik wykonuje gwinty w tolerancji ISO 2 6H.
Do jakiego rodzaju gwintów nadaje się ten gwintownik HSSE TiAlN?
Przeznaczony jest do wykonywania gwintów metrycznych ISO zgodnych z DIN 13.
Jakiego typu rowek posiada ten gwintownik DIN 376B?
Narzędzie ma rowek prosty oraz kształt B ze ścięciem w nakroju.
Dane techniczne
| Wymiar czworokąta [mm] | 14.5 |
| Norma DIN | 376B |
| Materiał | HSS-E |
| Gwint | M22 |
| Długość całkowita [mm] | 140 |
| Powłoka | TiAlN |
| Średnica chwytu [mm] | 18 |
| Stale <850 N | 15 |
| Skok gwintu [mm] | 2,5 |
| Stale <1000 N | 10 |
| Średnica otworu pod gwint [mm] | 19.5 |
| INOX | 8 |
