Gwintownik maszynowy M5 DIN 371B HSSE TiAlN otwór przelotowy Forum
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis

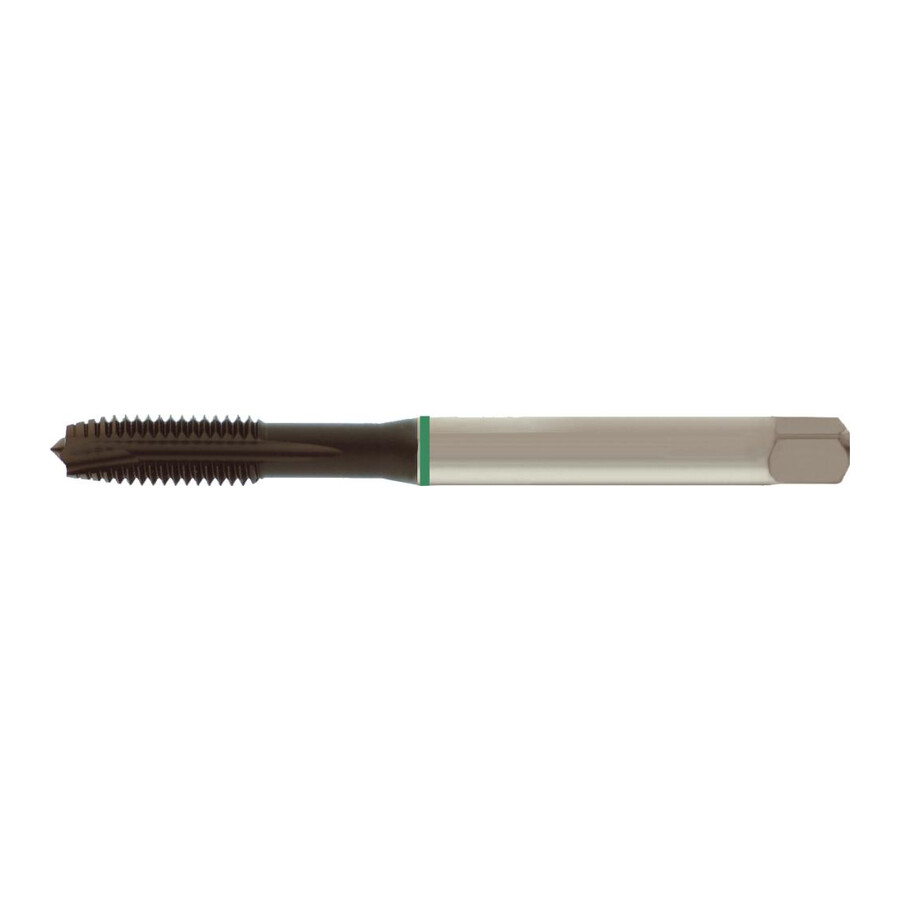

Gwintownik maszynowy M5 DIN 371 HSSE TiAlN kształt B 6H do otworów przelotowych
Precyzyjny gwintownik maszynowy do wykonywania metrycznych gwintów M5 w otworach przelotowych, przeznaczony do pracy na obrabiarkach i centrach obróbczych. Sprawdza się w produkcji seryjnej oraz w działach utrzymania ruchu, gdzie liczy się powtarzalność gwintu i stabilny proces skrawania.
Cechy i korzyści
- Powłoka TiAlN – zwiększona odporność na zużycie i stabilność pracy przy większych prędkościach skrawania, co ogranicza przestoje związane z wymianą narzędzia.
- Gwint metryczny ISO DIN 13 – zgodność z popularnym standardem gwintów metrycznych ułatwia dobór śrub i elementów złącznych oraz upraszcza magazynowanie.
- Materiał HSS-E – podwyższona wytrzymałość krawędzi skrawającej zwiększa trwałość narzędzia i zmniejsza koszty jednostkowe obróbki.
- Kształt B ze ścięciem w nakroju (3,5–5 zwojów) – łagodne wprowadzenie gwintownika w materiał poprawia jakość gwintu i redukuje ryzyko uszkodzenia narzędzia przy rozpoczęciu obróbki.
- Rowek prosty – korzystne odprowadzanie wióra w otworach przelotowych wpływa na stabilność procesu i czystość gwintu.
- Tolerancja ISO 2 6H – zapewnia powtarzalną dokładność wymiarową, co przekłada się na dobrą współpracę gwintu z elementami złącznymi w aplikacjach przemysłowych.
Zastosowanie
Gwintownik przeznaczony jest do wykonywania gwintów metrycznych M5 w otworach przelotowych 2 x D w produkcji mechanicznej, obróbce części maszyn, elementów konstrukcyjnych oraz komponentów urządzeń przemysłowych. Stosowany na frezarkach, centrach obróbczych i wiertarko-gwinciarkach w warsztatach narzędziowych, działach utrzymania ruchu oraz w zakładach produkcyjnych, gdzie wymagana jest powtarzalność i zgodność z normą DIN 13.
Specyfikacja techniczna
- Gwint: M5
- Skok gwintu: 0,8 mm
- Długość całkowita: 70 mm
- Materiał: HSS-E
- Powłoka: TiAlN
- Kształt: B ze ścięciem w nakroju (3,5–5 zwojów)
- Rowek: prosty
- Tolerancja gwintu: ISO 2 6H
- Przeznaczenie otworu: przelotowy 2 x D
- Średnica chwytu: 6 mm
- Wymiar czworokąta: 4,9 mm
- Średnica otworu pod gwint: 4,2 mm
- Norma: DIN 371B
- System gwintu: metryczny ISO DIN 13
Najczęściej zadawane pytania
Do jakich gwintów przeznaczony jest ten gwintownik maszynowy M5?
Narzędzie jest przeznaczone do wykonywania gwintów metrycznych ISO zgodnych z DIN 13 w rozmiarze M5.
Czy ten gwintownik nadaje się do otworów przelotowych?
Tak, jest to gwintownik maszynowy do otworów przelotowych 2 x D, z rowkiem prostym i kształtem B.
Jaką średnicę otworu pod gwint M5 należy nawiercić przed gwintowaniem?
Dla tego gwintownika zalecana średnica otworu pod gwint wynosi 4,2 mm.
Jaką tolerancję gwintu uzyskuje się tym gwintownikiem?
Gwintownik wykonuje gwint w tolerancji ISO 2 6H.
Dane techniczne
| Wymiar czworokąta [mm] | 4.9 |
| Norma DIN | 371B |
| Materiał | HSS-E |
| Gwint | M5 |
| Długość całkowita [mm] | 70 |
| Powłoka | TiAlN |
| Średnica chwytu [mm] | 6 |
| Stale <850 N | 15 |
| Skok gwintu [mm] | 0,8 |
| Stale <1000 N | 10 |
| Średnica otworu pod gwint [mm] | 4.2 |
| INOX | 8 |
