Gwintownik maszynowy MF16x1,5 DIN 374 HSS-E do otworów przelotowych Forum
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis

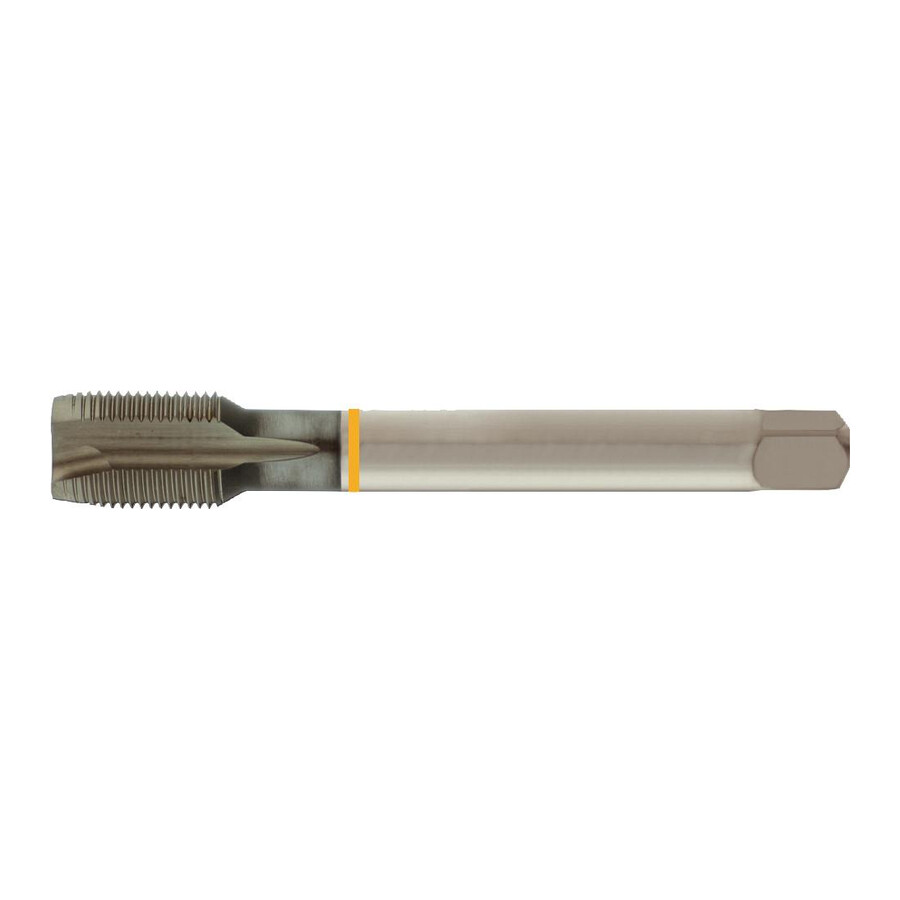

Gwintownik maszynowy MF16 x 1,5 HSS-E DIN 374 do otworów przelotowych
Precyzyjny gwintownik maszynowy do wykonywania gwintów metrycznych drobnozwojnych MF16 x 1,5 w otworach przelotowych, przeznaczony do pracy w maszynach i obrabiarkach. Rozwiązanie dla narzędziowni, działów utrzymania ruchu oraz produkcji seryjnej wymagającej powtarzalnej jakości gwintu.
Cechy i korzyści
- Gwint metryczny drobnozwojny MF16 x 1,5 – umożliwia wykonywanie precyzyjnych połączeń śrubowych tam, gdzie wymagana jest większa dokładność i lepsze trzymanie nastaw niż przy gwincie zwykłym.
- Wykonanie wg DIN 374, kształt B – ustandaryzowana geometria ułatwia dobór i wymianę narzędzia w istniejących procesach technologicznych.
- Ścięcie w nakroju 3,5–5 zwojów – poprawia wprowadzanie gwintownika do otworu przelotowego, zmniejszając ryzyko zniszczenia pierwszych zwojów i odrzutów produkcyjnych.
- Rowek prosty – prosta konstrukcja rowków ułatwia prowadzenie narzędzia i zapewnia stabilną pracę w typowych zastosowaniach warsztatowych.
- Tolerancja ISO 2 6H – gwarantuje pasowanie gwintu zgodne z powszechnie stosowanym standardem, co redukuje problemy montażowe z odpowiadającymi śrubami i trzpieniami.
- Przeznaczenie do otworów przelotowych 2 x D – zoptymalizowany do stabilnego nagwintowania otworów o głębokości do podwójnej średnicy, co zwiększa żywotność narzędzia i bezpieczeństwo procesu.
Zastosowanie
Gwintownik znajduje zastosowanie w obróbce skrawaniem na tokarkach, centrach obróbczych i wiertarko-frezarkach, w pracach produkcyjnych oraz remontowych. Przeznaczony do wykonywania gwintów metrycznych drobnozwojnych MF16 x 1,5 w otworach przelotowych, m.in. w elementach maszyn, częściach regulacyjnych oraz połączeniach wymagających precyzyjnej regulacji. Sprawdzi się w narzędziowniach, warsztatach mechanicznych, zakładach produkcyjnych i działach utrzymania ruchu.
Specyfikacja techniczna
- Typ gwintownika: gwintownik maszynowy do otworów przelotowych
- Gwint: MF16 x 1,5
- Do MF: MF16
- Rozmiar gwintownika: MF16
- Skok gwintu: 1,5 mm
- Średnica otworu pod gwint: 14,5 mm
- Pod gwint: 14,5 mm
- Długość: 100 mm
- Długość całkowita: 100 mm
- Materiał skrawający: HSS-E
- Materiał: HSS-E
- Norma DIN: DIN 374
- Kształt: B (ze ścięciem w nakroju 3,5–5 zwojów)
- Rowek: prosty
- Tolerancja gwintu: ISO 2 6H
- Średnica chwytu: 12 mm
- Wymiar czworokąta: 12 mm
- Do końcówki czworokątnej: 12 mm
- Przeznaczenie: do otworów przelotowych 2 x D
- Powłoka: niepowlekany
Najczęściej zadawane pytania
Do jakiego gwintu przeznaczony jest ten gwintownik maszynowy?
Narzędzie przeznaczone jest do wykonywania gwintu metrycznego drobnozwojnego MF16 x 1,5 zgodnie z ISO DIN 13.
Czy ten gwintownik nadaje się do otworów przelotowych czy nieprzelotowych?
Gwintownik jest przeznaczony do otworów przelotowych o głębokości do 2 x średnica.
Jaki powinien być otwór pod gwint MF16 x 1,5 dla tego gwintownika?
Dla tego narzędzia zalecana średnica otworu pod gwint wynosi 14,5 mm.
Jakie są wymiary chwytu i czworokąta gwintownika MF16 x 1,5?
Średnica chwytu wynosi 12 mm, a wymiar czworokąta także 12 mm, z przeznaczeniem do końcówki czworokątnej 12 mm.
Dane techniczne
| Średnica chwytu [mm] | 12 |
| Pod gwint | 14,5 |
| Skok gwintu [mm] | 1.5 |
| Do końcówki czworokątnej [mm] | 12 |
| Średnica otworu pod gwint [mm] | 14.5 |
| Do MF | MF16 |
| Wymiar czworokąta [mm] | 12 |
| Rozmiar gwintownika | MF16 |
| Długość całkowita [mm] | 100 |
| Norma DIN | DIN 374 |
| Materiał skrawający | HSS-E |
| Materiał | HSS-E |
| Długość [mm] | 100 |
| Gwint | MF16 x 1,5 |
