Gwintownik maszynowy MF22x1,5 HSS-E do otworów nieprzelotowych Forum
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis

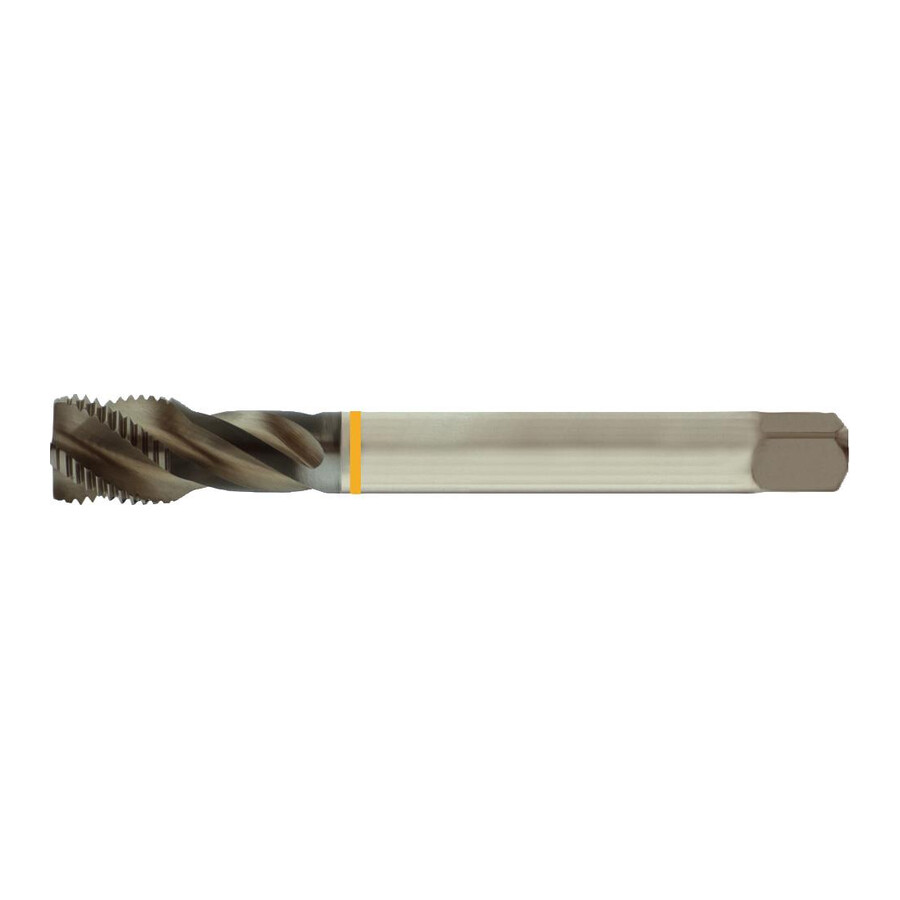

Gwintownik maszynowy MF22 x 1,5 HSS-E do otworów nieprzelotowych DIN 374C
Profesjonalny gwintownik maszynowy do wykonywania gwintów metrycznych drobnozwojnych MF22 x 1,5 w otworach nieprzelotowych, przeznaczony do pracy w maszynach i centrach obróbczych. Sprawdza się w działach utrzymania ruchu, narzędziowniach oraz produkcji seryjnej, gdzie liczy się powtarzalność i precyzja gwintu.
Cechy i korzyści
- Gwint metryczny drobnozwojny MF22 x 1,5 – umożliwia wykonywanie precyzyjnych połączeń gwintowanych w aplikacjach wymagających dokładnej regulacji i zwiększonej odporności na drgania.
- Kształt C DIN 374 (2–3 zwoje) – konstrukcja zoptymalizowana do otworów nieprzelotowych, ułatwiająca odprowadzanie wióra i zmniejszająca ryzyko uszkodzenia gwintu na dnie otworu.
- Prawoskrętna linia śrubowa 40° – poprawia odprowadzanie wiórów z otworu, co ogranicza zakleszczanie i zwiększa stabilność procesu gwintowania.
- Materiał HSS-E – zapewnia trwałość krawędzi skrawających i pozwala na pracę w warunkach obróbki przemysłowej, co redukuje częstotliwość wymiany narzędzia.
- Tolerancja ISO 2 6H – gwarantuje uzyskanie gwintu w standardowej klasie pasowania, co ułatwia montaż śrub i elementów złącznych bez dodatkowej obróbki.
- Dopasowany wymiar chwytu i czworokąta – średnica chwytu 18 mm i czworokąt 14,5 mm umożliwiają pewne mocowanie w oprawkach i głowicach gwintujących, co przekłada się na stabilną pracę narzędzia.
Zastosowanie
Gwintownik przeznaczony jest do obróbki otworów nieprzelotowych 2 x D w rozmiarze MF22 x 1,5 w warunkach produkcyjnych i warsztatowych. Stosowany w zakładach obróbki metalu, w konstrukcjach maszyn, elementach hydrauliki i pneumatyki oraz w utrzymaniu ruchu, gdzie wymagane są gwinty metryczne drobnozwojne zgodne z ISO DIN 13. Odpowiedni do pracy na wiertarkach, frezarkach, centrach obróbczych oraz w specjalistycznych głowicach gwintujących z mocowaniem na chwyt cylindryczny z czworokątem.
Specyfikacja techniczna
- Typ gwintu: MF – gwint metryczny drobnozwojny ISO DIN 13
- Rozmiar gwintu: MF22
- Gwint: MF22 x 1,5
- Skok gwintu: 1,5 mm
- Przeznaczenie: do otworów nieprzelotowych 2 x D
- Kształt: C DIN 374 (2–3 zwoje)
- Linia śrubowa: prawoskrętna, kąt 40°
- Tolerancja gwintu: ISO 2 6H
- Materiał narzędzia: HSS-E
- Materiał skrawający: HSS-E
- Długość całkowita: 125 mm
- Średnica otworu pod gwint: 20,5 mm
- Pod gwint (średnica wiertła pod gwint): 20,5 mm
- Średnica chwytu: 18 mm
- Wymiar czworokąta: 14,5 mm
- Do końcówki czworokątnej: 14,5 mm
- Wykonanie: gwintownik maszynowy, niepowlekany
Najczęściej zadawane pytania
Jaki otwór pod gwint MF22 x 1,5 należy nawiercić przed gwintowaniem?
Dla gwintu MF22 x 1,5 zalecany otwór pod gwint wynosi 20,5 mm, zgodnie z podaną średnicą otworu pod gwint / pod gwint 20,5.
Czy ten gwintownik nadaje się do otworów nieprzelotowych?
Tak, jest to gwintownik maszynowy do otworów nieprzelotowych 2 x D, w wykonaniu kształt C DIN 374 (2–3 zwoje).
Jakiego chwytu wymaga oprawka do tego gwintownika MF22?
Gwintownik ma średnicę chwytu 18 mm oraz czworokąt 14,5 mm, co należy uwzględnić przy doborze oprawki lub głowicy gwintującej.
Z jakiego materiału wykonany jest gwintownik maszynowy MF22 x 1,5?
Narzędzie wykonane jest z HSS-E, który został wskazany jako materiał narzędzia oraz materiał skrawający.
Dane techniczne
| Średnica chwytu [mm] | 18 |
| Do końcówki czworokątnej [mm] | 14,5 |
| Skok gwintu [mm] | 1.5 |
| Do MF | MF22 |
| Średnica otworu pod gwint [mm] | 20.5 |
| Wymiar czworokąta [mm] | 14.5 |
| Rozmiar gwintownika | MF22 |
| Materiał | HSS-E |
| Długość całkowita [mm] | 125 |
| Gwint | MF22 x 1,5 |
| Materiał skrawający | HSS-E |
| Pod gwint | 20,5 |
