Gwintownik maszynowy MF24 x 1,5 HSS-E DIN 374 Forum
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis

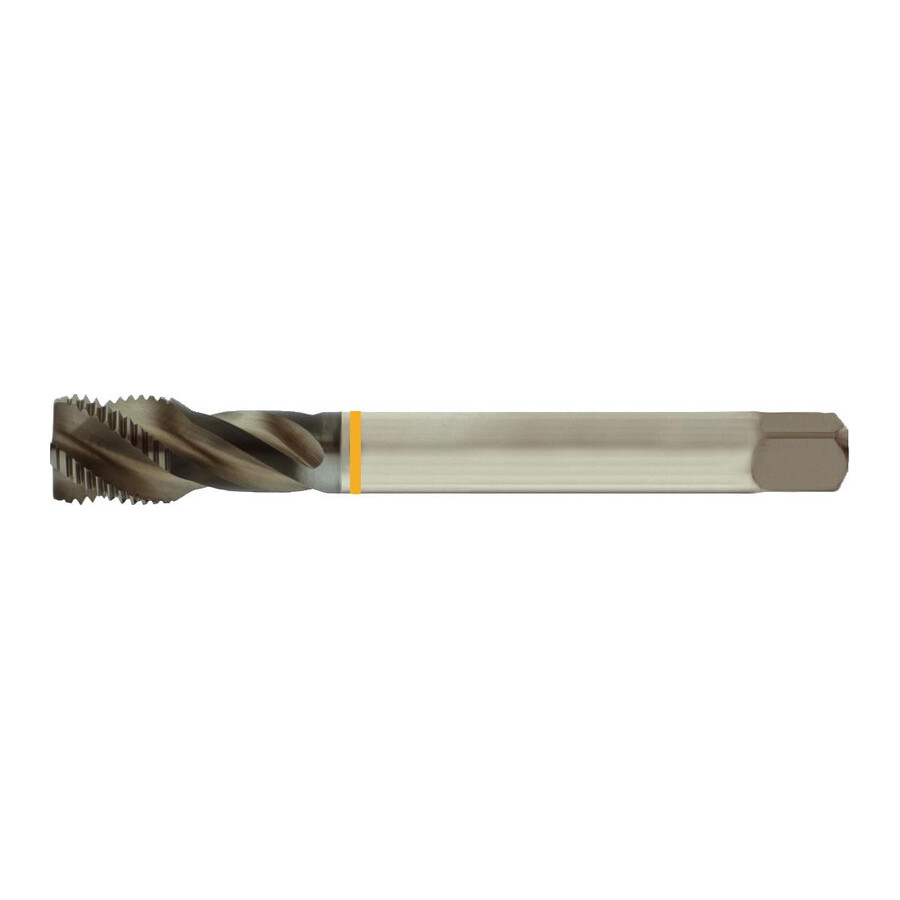

Gwintownik maszynowy MF24 x 1,5 HSS-E DIN 374 do otworów nieprzelotowych
Precyzyjny gwintownik maszynowy do gwintów metrycznych drobnozwojnych MF24 x 1,5 przeznaczony do obróbki otworów nieprzelotowych w produkcji seryjnej i warsztatowej. Sprawdza się w aplikacjach wymagających powtarzalnej jakości gwintu oraz stabilnego procesu obróbki.
Cechy i korzyści
- Przeznaczenie do gwintów MF24 x 1,5 – umożliwia wykonywanie standardowego gwintu metrycznego drobnozwojnego zgodnego z ISO DIN 13, co ułatwia dobór śrub i elementów złącznych.
- Geometria kształt C DIN 374 (2–3 zwoje) – zoptymalizowana do otworów nieprzelotowych, zwiększa bezpieczeństwo odprowadzenia wióra i zmniejsza ryzyko uszkodzenia gwintu na dnie otworu.
- Prawoskrętna linia śrubowa 40° – efektywne wydźwiganie wiórów z otworu poprawia jakość powierzchni gwintu i stabilność procesu na obrabiarkach CNC i konwencjonalnych.
- Materiał skrawający HSS-E – podwyższona odporność na zużycie pozwala na dłuższą żywotność narzędzia i redukuje liczbę przezbrojeń.
- Tolerancja ISO 2 6H – zapewnia uzyskanie gwintu w typowej klasie pasowania, co ogranicza problemy montażowe i odrzuty jakościowe.
- Dopasowany wymiar otworu pod gwint 22,5 mm – jednoznaczne wskazanie średnicy wiercenia skraca czas doboru wiertła i ogranicza błędy technologa lub operatora.
Zastosowanie
Gwintownik znajduje zastosowanie w obróbce skrawaniem otworów nieprzelotowych pod gwint MF24 x 1,5 w zakładach produkcyjnych, narzędziowniach, warsztatach mechanicznych oraz działach utrzymania ruchu. Dedykowany do pracy na obrabiarkach CNC, maszynach konwencjonalnych oraz w liniach produkcyjnych, gdzie wymagana jest powtarzalność gwintów metrycznych drobnozwojnych i zgodność z normą DIN 374.
Specyfikacja techniczna
- Rodzaj gwintu: MF24 x 1,5
- Do gwintów: metryczne drobnozwojne ISO DIN 13
- Rozmiar gwintownika: MF24 x 1,5
- Skok gwintu: 1,5 mm
- Średnica gwintu: 24 mm
- Długość całkowita: 140 mm
- Materiał skrawający: HSS-E
- Norma wykonania: DIN 374
- Kształt: C DIN 374 (2–3 zwoje)
- Rodzaj linii śrubowej: prawoskrętna, kąt 40°
- Tolerancja gwintu: ISO 2 6H
- Przeznaczenie otworu: otwory nieprzelotowe 2 x D
- Średnica chwytu: 18 mm
- Wymiar czworokąta: 14,5 mm
- Średnica otworu pod gwint: 22,5 mm
- Pod gwint: 22,5 mm
- Do końcówki czworokątnej: 14,5 mm
Najczęściej zadawane pytania
Jaki otwór pod gwint MF24 x 1,5 należy nawiercić przed użyciem gwintownika?
Do gwintowania MF24 x 1,5 należy przygotować otwór o średnicy 22,5 mm, zgodnie z podanym parametrem „Średnica otworu pod gwint / Pod gwint 22,5 mm”.
Do jakiego typu otworów przeznaczony jest ten gwintownik maszynowy MF24 x 1,5?
Gwintownik jest przeznaczony do otworów nieprzelotowych 2 x D, co odpowiada geometrii kształt C DIN 374.
Z jakiego materiału skrawającego wykonany jest gwintownik MF24 x 1,5?
Narzędzie wykonane jest z materiału skrawającego HSS-E, zgodnie z podanymi danymi technicznymi.
Z jaką normą zgodny jest ten gwintownik maszynowy do gwintów metrycznych drobnozwojnych?
Gwintownik wykonany jest zgodnie z normą DIN 374 i przeznaczony do gwintów metrycznych drobnozwojnych ISO DIN 13 w tolerancji ISO 2 6H.
Dane techniczne
| Rozmiar gwintownika | MF24 x 1,5 |
| Średnica [mm] | 24 |
| Długość całkowita [mm] | 140 |
| Norma DIN | DIN 374 |
| Materiał skrawający | HSS-E |
| Materiał | HSS-E |
| Średnica chwytu [mm] | 18 |
| Gwint | MF24 x 1,5 |
| Skok gwintu [mm] | 1.5 |
| Pod gwint | 22,5 |
| Średnica otworu pod gwint [mm] | 22.5 |
| Do końcówki czworokątnej [mm] | 14,5 |
| Wymiar czworokąta [mm] | 14.5 |
| Do MF | MF24 |
