Gwintownik maszynowy MF24x1,5 HSS-E DIN 374 Forum
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis

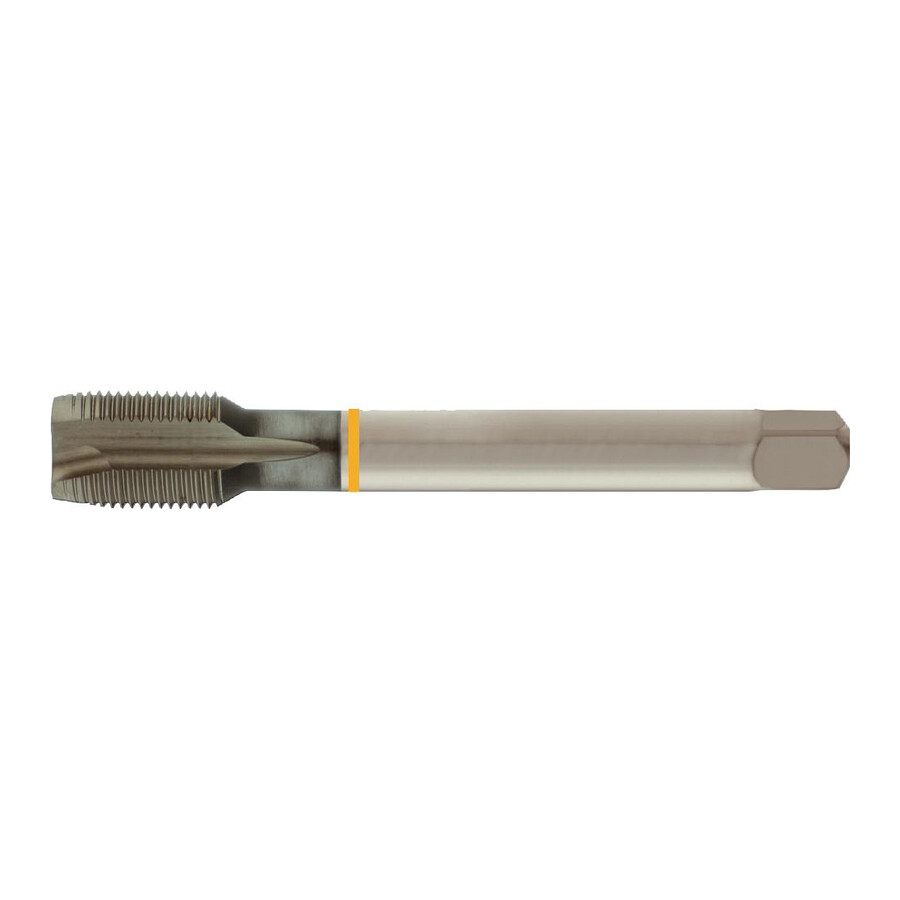

Gwintownik maszynowy MF24 x 1,5 HSS-E DIN 374 do otworów przelotowych
Precyzyjny gwintownik maszynowy przeznaczony do wykonywania drobnozwojnych gwintów metrycznych MF w otworach przelotowych. Sprawdza się w zastosowaniach przemysłowych, gdzie liczy się powtarzalność wymiarowa gwintu oraz stabilna obróbka na obrabiarkach CNC i konwencjonalnych.
Cechy i korzyści
- Przeznaczenie do gwintów MF24 x 1,5 – umożliwia wykonywanie standardowego gwintu metrycznego drobnozwojnego w rozmiarze używanym w precyzyjnych połączeniach śrubowych.
- Kształt B wg DIN 374 – ze ścięciem w nakroju 3,5–5 zwojów, co wspiera płynne wprowadzenie narzędzia i zmniejsza ryzyko uszkodzenia pierwszych zwojów gwintu.
- Rowek prosty – zapewnia kontrolowane odprowadzanie wióra przy obróbce otworów przelotowych, co wpływa na stabilny przebieg gwintowania.
- Materiał HSS-E – zwiększa trwałość krawędzi skrawającej i pozwala na ekonomiczną produkcję seryjną w warunkach warsztatowych i przemysłowych.
- Tolerancja ISO 2 6H – gwarantuje uzyskanie gwintów pasujących do typowych elementów złącznych o standardowej dokładności montażowej.
- Dopasowany otwór pod gwint 22,5 mm – precyzyjnie zdefiniowana średnica otworu wstępnego ułatwia przygotowanie procesu i redukuje ilość braków.
Zastosowanie
Gwintownik przeznaczony jest do wykonywania drobnozwojnych gwintów maszynowych MF24 x 1,5 w otworach przelotowych 2 x D. Stosowany w warsztatach mechanicznych, utrzymaniu ruchu, produkcji maszyn i urządzeń oraz w zakładach obróbki skrawaniem, gdzie wymagane są powtarzalne i wymiarowo stabilne połączenia gwintowane w rozmiarze MF24.
Specyfikacja techniczna
- Rodzaj gwintu: MF24 x 1,5
- Do gwintów metrycznych drobnozwojnych: ISO DIN 13
- Rozmiar gwintownika: MF24 x 1,5
- Skok gwintu: 1,5 mm
- Średnica nominalna: 24 mm
- Średnica otworu pod gwint: 22,5 mm
- Pod gwint: 22,5
- Długość całkowita: 140 mm
- Materiał: HSS-E
- Materiał skrawający: HSS-E
- Norma: DIN 374
- Przeznaczenie: do otworów przelotowych 2 x D
- Kształt: B DIN 374 ze ścięciem w nakroju (3,5–5 zwojów)
- Rodzaj rowka: rowek prosty
- Tolerancja gwintu: ISO 2 6H
- Średnica chwytu: 18 mm
- Wymiar czworokąta: 14,5 mm
- Do końcówki czworokątnej: 14,5 mm
- Typ: gwintownik maszynowy do otworów przelotowych, niepowlekany
Najczęściej zadawane pytania
Jaki otwór pod gwint MF24 x 1,5 należy nawiercić przed gwintowaniem?
Dla tego gwintownika zalecana średnica otworu pod gwint wynosi 22,5 mm.
Do jakiego rodzaju gwintów przeznaczony jest ten gwintownik maszynowy?
Narzędzie przeznaczone jest do gwintów metrycznych drobnozwojnych MF24 x 1,5 zgodnych z ISO DIN 13.
Czy ten gwintownik nadaje się do otworów przelotowych czy nieprzelotowych?
Gwintownik jest przeznaczony do otworów przelotowych 2 x D.
Z jakiego materiału wykonany jest gwintownik MF24 x 1,5 FORUM?
Gwintownik wykonany jest z materiału HSS-E, który stanowi również materiał skrawający.
Dane techniczne
| Rozmiar gwintownika | MF24 x 1,5 |
| Średnica [mm] | 24 |
| Norma DIN | DIN 374 |
| Długość całkowita [mm] | 140 |
| Materiał skrawający | HSS-E |
| Materiał | HSS-E |
| Średnica chwytu [mm] | 18 |
| Gwint | MF24 x 1,5 |
| Skok gwintu [mm] | 1.5 |
| Pod gwint | 22,5 |
| Średnica otworu pod gwint [mm] | 22.5 |
| Do końcówki czworokątnej [mm] | 14,5 |
| Wymiar czworokąta [mm] | 14.5 |
| Do MF | MF24 |
