Gwintownik maszynowy MF24x1 HSS-E DIN 374 Forum
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis

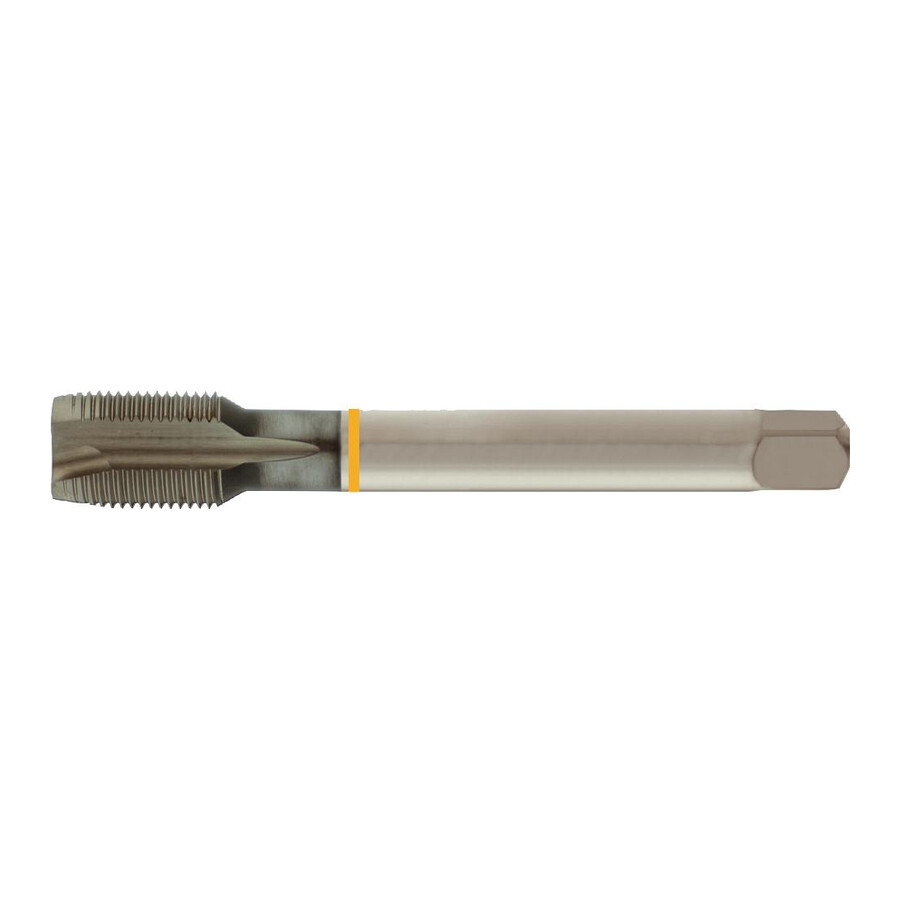

Gwintownik maszynowy MF24 x 1 HSS-E DIN 374 do otworów przelotowych
Gwintownik maszynowy przeznaczony do wykonywania gwintów metrycznych drobnozwojnych MF24 x 1 w otworach przelotowych, stosowany w obróbce skrawaniem na maszynach. Rozwiązanie dedykowane dla narzędziowni, działów utrzymania ruchu oraz produkcji seryjnej, gdzie wymagana jest powtarzalność i stabilność procesu gwintowania.
Cechy i korzyści
- Gwint metryczny drobnozwojny MF24 x 1 – umożliwia wykonywanie precyzyjnych połączeń śrubowych o drobnym skoku, stosowanych w aplikacjach wymagających dokładnej regulacji.
- Wykonanie zgodne z DIN 374, kształt B – ułatwia dobór zamienników i integrację z istniejącymi procesami dzięki standardowym wymiarom i geometrii.
- Ścięcie w nakroju 3,5–5 zwojów – poprawia wprowadzanie gwintownika w materiał, zmniejszając ryzyko uszkodzenia gwintu przy rozpoczęciu obróbki.
- Rowek prosty – zapewnia stabilne prowadzenie narzędzia i kontrolowane odprowadzanie wiórów w typowych warunkach obróbki otworów przelotowych.
- Tolerancja ISO 2 6H – gwarantuje uzyskanie gwintów pasujących do standardowych elementów złącznych w klasie średnich luzów montażowych.
- Przystosowanie do otworów przelotowych 2 x D – pozwala na bezpieczne i efektywne wykonywanie gwintów na pełnej długości roboczej przy zachowaniu jakości powierzchni.
Zastosowanie
Gwintownik przeznaczony jest do wykonywania gwintów metrycznych drobnozwojnych MF24 x 1 w otworach przelotowych w procesach obróbki skrawaniem. Sprawdza się w produkcji elementów maszyn, części regulacyjnych oraz połączeń śrubowych wymagających drobnego skoku gwintu. Stosowany w warsztatach mechanicznych, zakładach produkcyjnych oraz działach utrzymania ruchu do realizacji nowych połączeń i napraw istniejących gwintów.
Specyfikacja techniczna
- Gwint: MF24 x 1
- Rozmiar gwintownika: MF24 x 1
- Do MF: MF24
- Skok gwintu: 1 mm
- Długość całkowita: 140 mm
- Średnica chwytu: 18 mm
- Wymiar czworokąta: 18 mm
- Do końcówki czworokątnej: 18 mm
- Średnica otworu pod gwint: 23 mm
- Pod gwint: 23 mm
- Materiał: HSS-E
- Materiał skrawający: HSS-E
- Norma DIN: DIN 374
- Rodzaj gwintu: gwint metryczny drobnozwojny ISO DIN 13
- Przeznaczenie: do otworów przelotowych 2 x D
- Kształt: kształt B DIN 374 ze ścięciem w nakroju (3,5–5 zwojów)
- Rodzaj rowka: rowek prosty
- Tolerancja: ISO 2 6H
- Powłoka: niepowlekany
Najczęściej zadawane pytania
Do jakiego gwintu przeznaczony jest ten gwintownik maszynowy?
Narzędzie przeznaczone jest do wykonywania gwintu metrycznego drobnozwojnego MF24 x 1 zgodnie z ISO DIN 13.
Czy ten gwintownik nadaje się do otworów przelotowych?
Tak, gwintownik jest przeznaczony do otworów przelotowych 2 x D i posiada kształt B DIN 374 ze ścięciem w nakroju.
Jaki materiał skrawający zastosowano w tym gwintowniku?
Gwintownik wykonany jest z HSS-E, co potwierdzono zarówno w opisie, jak i w atrybutach technicznych.
Jaką średnicę otworu należy nawiercić pod gwint MF24 x 1 tym narzędziem?
Dla tego gwintu wymagana średnica otworu pod gwint wynosi 23 mm, zgodnie z podanym parametrem.
Dane techniczne
| Średnica otworu pod gwint [mm] | 23 |
| Do MF | MF24 |
| Wymiar czworokąta [mm] | 18 |
| Rozmiar gwintownika | MF24 x 1 |
| Norma DIN | DIN 374 |
| Długość całkowita [mm] | 140 |
| Materiał | HSS-E |
| Materiał skrawający | HSS-E |
| Gwint | MF24 x 1 |
| Średnica chwytu [mm] | 18 |
| Pod gwint | 23 |
| Skok gwintu [mm] | 1 |
| Do końcówki czworokątnej [mm] | 18 |
