Gwintownik maszynowy UNC 1" 8 zwojów DIN 376 HSS-E Forum
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis

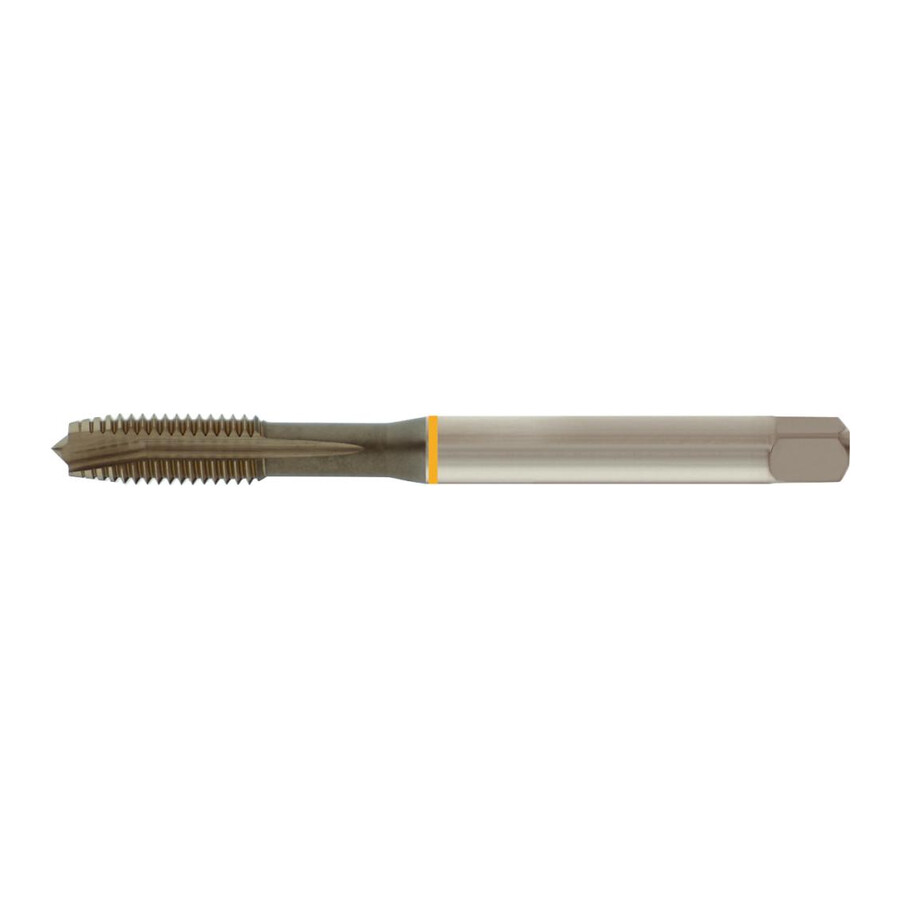

Gwintownik maszynowy FORUM D376B UNC 1"–8 HSS-E do otworów przelotowych
Precyzyjny gwintownik maszynowy przeznaczony do wykonywania gwintów zunifikowanych grubozwojnych UNC w otworach przelotowych. Rozwiązanie dla warsztatów, narzędziowni i działów utrzymania ruchu wymagających powtarzalnego, stabilnego gwintowania calowego 1"–8 przy pracy maszynowej.
Cechy i korzyści
- Przeznaczony do gwintów UNC 1"–8 – umożliwia wykonywanie standardowych gwintów zunifikowanych grubozwojnych, stosowanych powszechnie w połączeniach śrubowych w systemie calowym.
- Wykonanie HSS-E – zapewnia trwałość krawędzi skrawającej i stabilną pracę narzędzia w typowych zastosowaniach przemysłowych, co ogranicza przestoje związane z wymianą narzędzi.
- Kształt B ze ścięciem 3,5–5 zwojów – ułatwia łagodne wejście w materiał i zmniejsza ryzyko uszkodzenia gwintu na początku otworu, co przekłada się na wyższą jakość połączenia śrubowego.
- Rowek prosty – sprzyja stabilnemu prowadzeniu narzędzia i skutecznemu odprowadzaniu wiórów przy gwintowaniu otworów przelotowych, co redukuje ryzyko zakleszczania narzędzia.
- Tolerancja 2B – pozwala uzyskać gwint o typowej dla UNC jakości spasowania, odpowiedni do standardowych śrub i wkrętów calowych.
- Zaprojektowany do otworów przelotowych 2 × D – umożliwia obróbkę na typową głębokość roboczą, co ułatwia planowanie procesów technologicznych i dobór oprawki.
Zastosowanie
Narzędzie przeznaczone do maszynowego gwintowania otworów przelotowych w systemie calowym UNC 1"–8. Sprawdza się w produkcji seryjnej i jednostkowej w zakładach mechanicznych, warsztatach ślusarskich, działach UR oraz przy realizacji połączeń śrubowych w standardzie UNC w konstrukcjach maszyn, instalacjach przemysłowych i aplikacjach montażowych wymagających gwintów calowych.
Specyfikacja techniczna
- Typ narzędzia: gwintownik maszynowy do otworów przelotowych
- Gwint: UNC 1"
- Zwoje na cal: 8
- Skok gwintu: 3,18 mm
- System gwintu: do gwintów calowych UNC (zunifikowanych grubozwojnych)
- Materiał narzędzia: HSS-E
- Materiał skrawający: HSS-E
- Kształt: B ze ścięciem w nakroju (3,5–5 zwojów)
- Rowek wiórowy: rowek prosty
- Tolerancja gwintu: 2B
- Zastosowanie: do otworów przelotowych 2 × D
- Długość całkowita: 160 mm
- Średnica chwytu: 18 mm
- Średnica otworu pod gwint: 22,3 mm
- Wymiar czworokąta: 14,5 mm
- Do końcówki czworokątnej: 14,5 mm
- Rozmiar gwintownika: UNC 1"
- Pod gwint: 22,3
- Norma: DIN 376
Najczęściej zadawane pytania
Do jakiego gwintu jest przeznaczony ten gwintownik maszynowy?
Narzędzie jest przeznaczone do wykonywania gwintów calowych zunifikowanych grubozwojnych UNC 1" z 8 zwojami na cal.
Do jakich otworów można stosować ten gwintownik?
Gwintownik jest przeznaczony do otworów przelotowych o głębokości do 2 × D.
Jaki materiał narzędzia zastosowano w tym gwintowniku UNC 1"–8?
Gwintownik wykonany jest z materiału HSS-E, który pełni również rolę materiału skrawającego.
Jaka jest średnica chwytu i wymiar czworokąta gwintownika?
Średnica chwytu wynosi 18 mm, a wymiar czworokąta 14,5 mm, co umożliwia dobór odpowiedniej oprawki lub klucza do końcówki czworokątnej.
Dane techniczne
| Norma DIN | DIN 376 |
| Długość całkowita [mm] | 160 |
| Do gwintów calowych | UNC 1" |
| Materiał skrawający | HSS-E |
| Materiał | HSS-E |
| Średnica chwytu [mm] | 18 |
| Gwint | UNC 1" |
| Skok gwintu [mm] | 3.18 |
| Pod gwint | 22,3 |
| Średnica otworu pod gwint [mm] | 22.3 |
| Do końcówki czworokątnej [mm] | 14,5 |
| Wymiar czworokąta [mm] | 14.5 |
| Zwoje na cal | 8 |
| Rozmiar gwintownika | UNC 1" |
