Gwintownik maszynowy UNC 10-24 HSS-E do otworów przelotowych Forum
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis

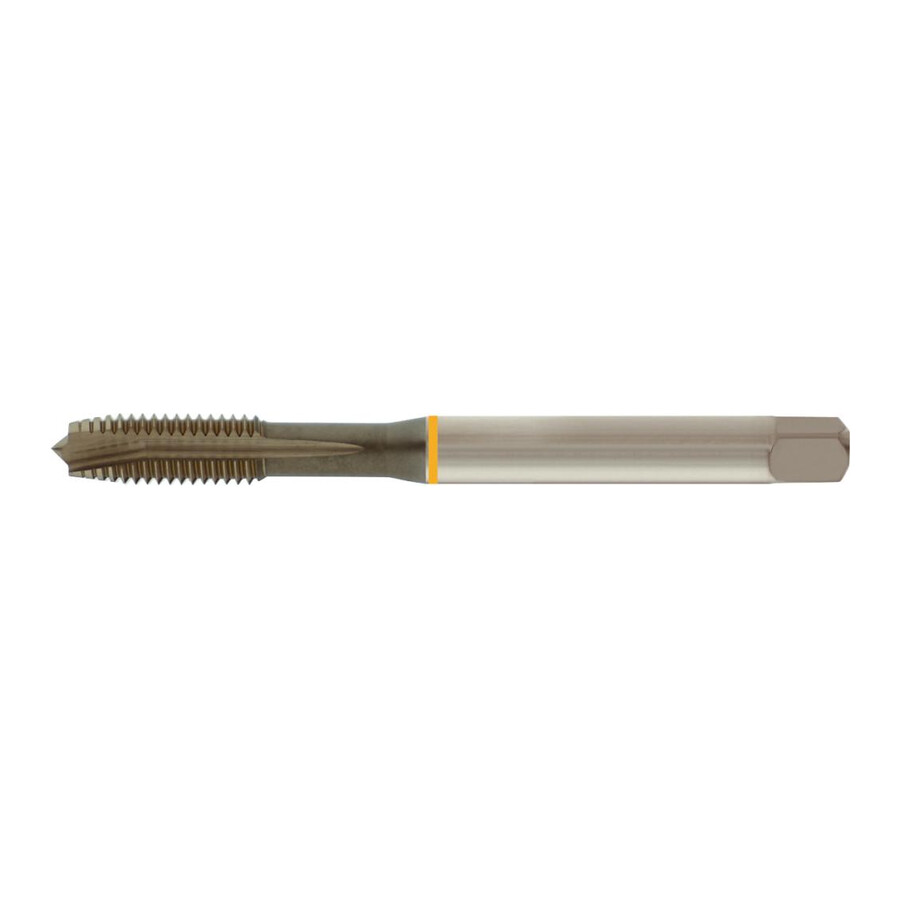

Gwintownik maszynowy D371B UNC nr 10-24 HSS-E do otworów przelotowych FORUM
Precyzyjny gwintownik maszynowy do gwintów zunifikowanych UNC grubozwojnych, przeznaczony do obróbki otworów przelotowych w procesach seryjnych i jednostkowych. Narzędzie dedykowane jest dla warsztatów mechanicznych, narzędziowni oraz działów utrzymania ruchu, które wymagają stabilnego i powtarzalnego gwintowania.
Cechy i korzyści
- Przeznaczenie do gwintów UNC nr 10-24 – umożliwia wykonywanie zunifikowanych gwintów grubozwojnych w standardzie amerykańskim, co upraszcza montaż elementów złącznych UNC.
- Materiał HSS-E – zwiększona odporność krawędzi skrawającej przekłada się na dłuższą żywotność narzędzia i rzadszą wymianę w procesie produkcyjnym.
- Kształt B ze ścięciem w nakroju (3,5–5 zwojów) – ułatwia wprowadzenie gwintownika w otwór i stabilne rozpoczęcie gwintowania, co ogranicza ryzyko uszkodzenia pierwszych zwojów.
- Rowek prosty – sprzyja skutecznemu odprowadzaniu wiórów w otworach przelotowych, co zmniejsza ryzyko zakleszczeń i podnosi bezpieczeństwo obróbki.
- Tolerancja 2B – zapewnia uzyskanie gwintu o kontrolowanym luzie montażowym, co przekłada się na pewne i powtarzalne połączenia śrubowe.
- Dopasowanie do otworu pod gwint 3,9 mm – jednoznaczne dobranie średnicy wiertła upraszcza przygotowanie technologii i ogranicza błędy na etapie wiercenia.
Zastosowanie
Gwintownik przeznaczony jest do wykonywania gwintów UNC nr 10-24 w otworach przelotowych 2 × D w aplikacjach produkcyjnych i warsztatowych. Sprawdza się w obróbce elementów maszyn, korpusów i detali konstrukcyjnych mocowanych śrubami w systemie UNC. Może być stosowany w warsztatach mechanicznych, zakładach przemysłowych, serwisach oraz działach utrzymania ruchu do regeneracji i wykonywania nowych gwintów w standardzie zunifikowanym.
Specyfikacja techniczna
- Typ gwintu: UNC nr 10
- Zwoje na cal: 24
- Skok gwintu: 1,06 mm
- Rozmiar gwintownika: nr 10
- Przeznaczenie: do otworów przelotowych 2 × D
- Rodzaj gwintownika: maszynowy, do gwintów UNC grubozwojnych
- Kształt: B ze ścięciem w nakroju (3,5–5 zwojów)
- Rowek: prosty
- Tolerancja gwintu: 2B
- Materiał skrawający: HSS-E
- Długość całkowita: 70 mm
- Średnica chwytu: 6 mm
- Wymiar czworokąta: 4,9 mm
- Średnica otworu pod gwint: 3,9 mm
- Pod gwint: 3,9 mm
- Do końcówki czworokątnej: 4,9 mm
Najczęściej zadawane pytania
Jaki otwór pod gwint UNC 10-24 należy nawiercić przed gwintowaniem?
Dla tego gwintownika zalecana średnica otworu pod gwint wynosi 3,9 mm.
Czy ten gwintownik maszynowy nadaje się do gwintów UNC 10-24 w otworach przelotowych?
Tak, narzędzie jest przeznaczone do gwintowania otworów przelotowych 2 × D dla gwintów UNC nr 10-24.
Z jakiego materiału wykonany jest gwintownik maszynowy D371B UNC nr 10-24 FORUM?
Gwintownik wykonany jest z materiału skrawającego HSS-E.
Jaką średnicę chwytu i czworokąta ma ten gwintownik UNC?
Średnica chwytu gwintownika wynosi 6 mm, a wymiar czworokąta 4,9 mm.
Dane techniczne
| Materiał skrawający | HSS-E |
| Pod gwint | 3,9 |
| Średnica chwytu [mm] | 6 |
| Do końcówki czworokątnej [mm] | 4,9 |
| Skok gwintu [mm] | 1.06 |
| Zwoje na cal | 24 |
| Średnica otworu pod gwint [mm] | 3.9 |
| Wymiar czworokąta [mm] | 4.9 |
| Rozmiar gwintownika | nr 10 |
| Materiał | HSS-E |
| Długość całkowita [mm] | 70 |
| Gwint | UNC nr 10 |
