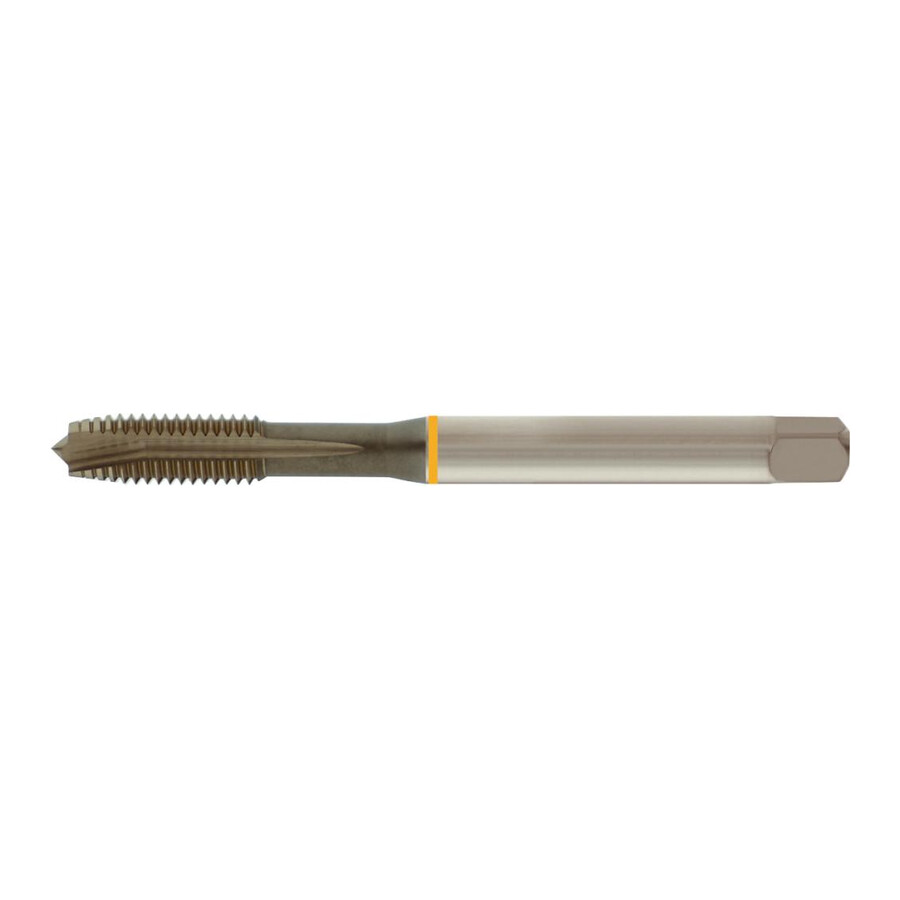

Gwintownik maszynowy D371B UNC 1/4"-20 HSS-E do otworów przelotowych
Precyzyjny gwintownik maszynowy przeznaczony do wykonywania gwintów zunifikowanych UNC w otworach przelotowych, dedykowany do zastosowań produkcyjnych i warsztatowych. Sprawdza się w pracy na obrabiarkach konwencjonalnych i sterowanych numerycznie w działach utrzymania ruchu, narzędziowniach oraz zakładach obróbki skrawaniem.
Cechy i korzyści
- Przeznaczony do gwintów UNC 1/4"-20 – umożliwia wykonywanie standardowych gwintów calowych zunifikowanych grubozwojnych, powszechnie stosowanych w aplikacjach przemysłowych i serwisowych.
- Wykonanie z HSS-E – zwiększona odporność na zużycie przekłada się na dłuższą żywotność narzędzia i stabilność procesu gwintowania przy pracy seryjnej.
- Kształt B ze ścięciem w nakroju (3,5–5 zwojów) – ułatwia wprowadzenie gwintownika w otwór, zmniejsza ryzyko zakleszczenia i poprawia jakość startu gwintu, co ogranicza odpady produkcyjne.
- Rowek prosty – zapewnia skuteczne odprowadzanie wióra przy gwintowaniu otworów przelotowych, co zmniejsza obciążenie narzędzia i poprawia bezpieczeństwo procesu.
- Tolerancja 2B – gwarantuje uzyskanie powtarzalnego luzu montażowego zgodnego z typowymi wymaganiami dla połączeń śrubowych w systemie UNC.
- Przystosowany do otworów przelotowych 2 × D – zoptymalizowany do standardowych głębokości gwintów, co ułatwia dobór parametrów obróbki i planowanie procesów technologicznych.
Zastosowanie
Gwintownik przeznaczony jest do wykonywania gwintów calowych UNC 1/4"-20 w otworach przelotowych w procesach obróbki skrawaniem. Sprawdzi się w produkcji elementów maszyn, podzespołów montażowych, konstrukcji stalowych z gwintami zunifikowanymi oraz w pracach naprawczych i serwisowych, gdzie wymagane jest odtworzenie lub wykonanie nowego gwintu w standardzie UNC.
Specyfikacja techniczna
- Przeznaczenie: gwintownik maszynowy do otworów przelotowych
- Rodzaj gwintu: UNC (zunifikowany grubozwojny)
- Rozmiar gwintu: UNC 1/4"
- Zwoje na cal: 20
- Skok gwintu: 1,27 mm
- Tolerancja gwintu: 2B
- Materiał narzędzia: HSS-E
- Kształt: B ze ścięciem w nakroju (3,5–5 zwojów)
- Rodzaj rowka: rowek prosty
- Zastosowanie: do otworów przelotowych 2 × D
- Długość całkowita: 80 mm
- Średnica chwytu: 7 mm
- Wymiar czworokąta: 5,5 mm
- Średnica otworu pod gwint: 5,2 mm
- Pod gwint (średnica wiertła): 5,2 mm
- Do końcówki czworokątnej: 5,5 mm
Najczęściej zadawane pytania
Do jakiego typu gwintów przeznaczony jest ten gwintownik maszynowy?
Narzędzie przeznaczone jest do wykonywania gwintów calowych zunifikowanych grubozwojnych UNC w rozmiarze 1/4"-20, z tolerancją 2B.
Czy ten gwintownik nadaje się do otworów przelotowych?
Tak, jest to gwintownik maszynowy do otworów przelotowych, przystosowany do gwintowania na głębokość 2 × D.
Jaki otwór należy nawiercić pod gwint UNC 1/4"-20 tym narzędziem?
Zgodnie z danymi, pod gwint UNC 1/4"-20 należy przygotować otwór o średnicy 5,2 mm.
Z jakiego materiału wykonano gwintownik D371B UNC 1/4"-20?
Gwintownik wykonany jest z materiału HSS-E, zgodnie z podaną specyfikacją.
Dane techniczne
| Skok gwintu [mm] | 1.27 |
| Do końcówki czworokątnej [mm] | 5,5 |
| Średnica otworu pod gwint [mm] | 5.2 |
| Zwoje na cal | 20 |
| Wymiar czworokąta [mm] | 5.5 |
| Rozmiar gwintownika | 1/4" |
| Do gwintów calowych | UNC 1/4" |
| Długość całkowita [mm] | 80 |
| Materiał | HSS-E |
| Materiał skrawający | HSS-E |
| Gwint | UNC 1/4" |
| Średnica chwytu [mm] | 7 |
| Pod gwint | 5,2 |
