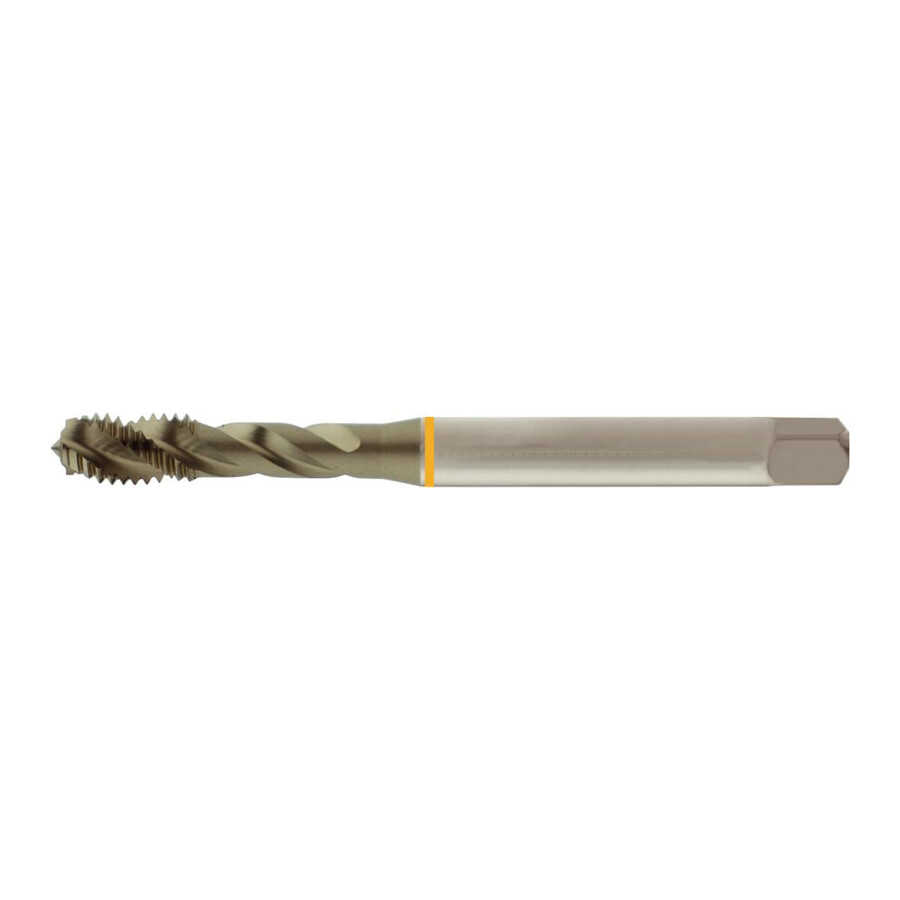

Gwintownik maszynowy UNF 10-32 do otworów nieprzelotowych HSS-E Forum
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis
Gwintownik maszynowy UNF 10-32 do otworów nieprzelotowych HSS-E forum
Precyzyjny gwintownik maszynowy do obróbki gwintów calowych UNF w otworach nieprzelotowych, przeznaczony do pracy w obrabiarkach i w profesjonalnych warsztatach. Sprawdza się w zastosowaniach wymagających stabilnej jakości gwintu i powtarzalności wymiarowej.
Cechy i korzyści
- Gwint UNF 10-32 – umożliwia wykonywanie zunifikowanych, drobnozwojowych gwintów calowych UNF nr 10, stosowanych powszechnie w połączeniach precyzyjnych.
- Wykonanie HSS-E – zapewnia trwałość krawędzi skrawającej oraz stabilną pracę narzędzia w zastosowaniach produkcyjnych i warsztatowych.
- Kształt C (2–3 zwoje) – ułatwia formowanie gwintu w otworach nieprzelotowych, ograniczając ryzyko uszkodzenia gwintu w dnie otworu.
- Prawoskrętna linia śrubowa 40° – sprzyja skutecznemu odprowadzaniu wióra przy gwintowaniu, co przekłada się na gładszą powierzchnię gwintu i mniejsze obciążenie narzędzia.
- Tolerancja 2B – pozwala uzyskać wymiarowo powtarzalne gwinty wewnętrzne zgodne z typowym pasowaniem dla połączeń śrubowych UNF.
- Do otworów nieprzelotowych 2 x D – przystosowany do wykonywania gwintów na głębokość do około dwukrotności średnicy, co ułatwia planowanie procesu technologicznego.
Zastosowanie
Narzędzie przeznaczone jest do wykonywania gwintów wewnętrznych UNF 10-32 w otworach nieprzelotowych w procesach obróbki skrawaniem. Sprawdzi się w zakładach mechanicznych, działach utrzymania ruchu, narzędziowniach oraz w warsztatach zajmujących się montażem elementów z gwintem calowym UNF, w szczególności tam, gdzie wymagany jest drobnozwojowy gwint o wysokiej dokładności.
Specyfikacja techniczna
- Gwint: UNF nr 10
- Zwoje na cal: 32
- Skok gwintu: 0,794 mm
- Pod gwint: UNF
- Rozmiar gwintownika: nr 10
- Do gwintów calowych: UNF nr 10
- Materiał: HSS-E
- Materiał skrawający: HSS-E
- Długość całkowita: 70 mm
- Średnica chwytu: 6 mm
- Średnica otworu pod gwint: 4,1 mm
- Wymiar czworokąta: 4,9 mm
- Do końcówki czworokątnej: 4,9 mm
- Kształt: C (2–3 zwoje)
- Rodzaj gwintu: zunifikowany drobnozwojowy UNF
- Linia śrubowa: prawoskrętna, kąt 40°
- Tolerancja: 2B
- Przeznaczenie: do otworów nieprzelotowych 2 x D
- Powłoka: niepowlekany
Najczęściej zadawane pytania
Do jakiego gwintu przeznaczony jest ten gwintownik maszynowy UNF 10-32?
Narzędzie służy do wykonywania zunifikowanego drobnozwojowego gwintu calowego UNF nr 10 o 32 zwojach na cal i skoku 0,794 mm.
Czy ten gwintownik nadaje się do otworów nieprzelotowych?
Tak, jest to gwintownik maszynowy do otworów nieprzelotowych, przystosowany do gwintowania na głębokość do około 2 x D.
Jaki materiał i chwyt ma gwintownik UNF 10-32 forum?
Gwintownik wykonany jest w technologii HSS-E i posiada chwyt o średnicy 6 mm z końcówką czworokątną 4,9 mm.
Czy gwintownik jest powlekany i jaką ma tolerancję gwintu?
Gwintownik jest niepowlekany i wykonuje gwint wewnętrzny w tolerancji 2B.
Dane techniczne
| Długość całkowita [mm] | 70 |
| Materiał | HSS-E |
| Materiał skrawający | HSS-E |
| Gwint | UNF nr 10 |
| Średnica chwytu [mm] | 6 |
| Pod gwint | UNF |
| Skok gwintu [mm] | 0.794 |
| Do końcówki czworokątnej [mm] | 4,9 |
| Średnica otworu pod gwint [mm] | 4.1 |
| Zwoje na cal | 32 |
| Wymiar czworokąta [mm] | 4.9 |
| Rozmiar gwintownika | nr 10 |
| Do gwintów calowych | UNF nr 10 |
