Gwintownik maszynowy UNF 3/4"-16 HSS-E do otworów nieprzelotowych Forum
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis

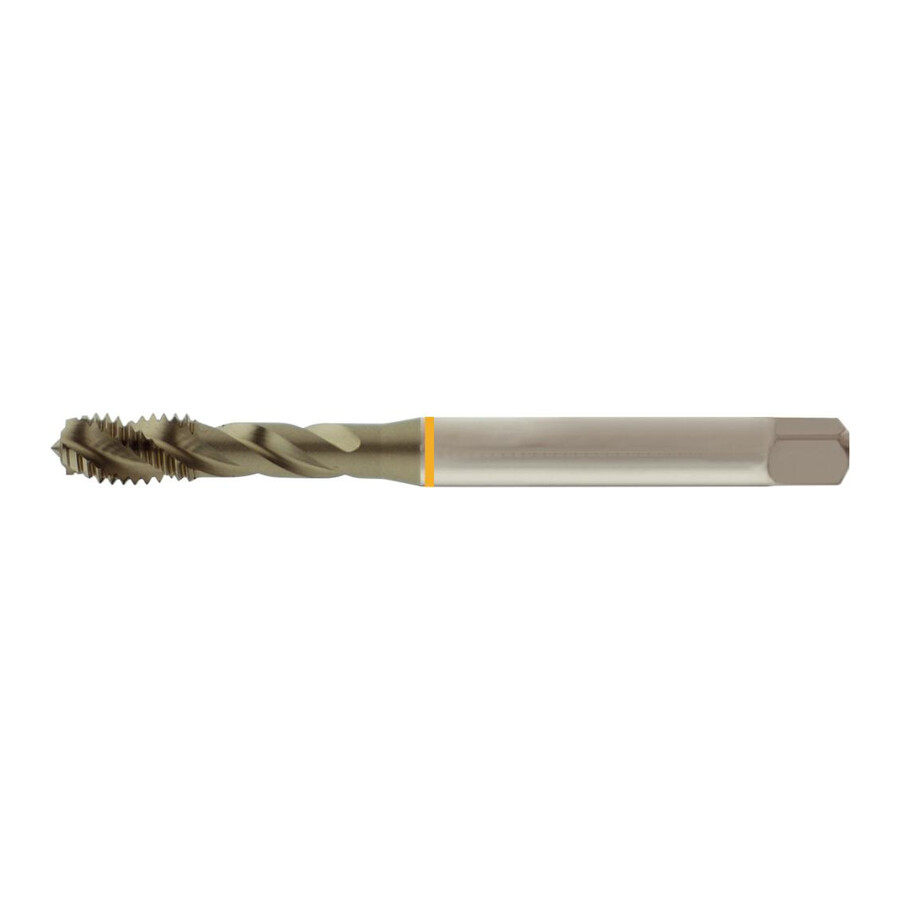

Gwintownik maszynowy UNF 3/4"-16 D374C do otworów nieprzelotowych FORUM
Precyzyjny gwintownik maszynowy do wykonywania gwintów calowych UNF 3/4"-16 w otworach nieprzelotowych, przeznaczony do pracy w obrabiarkach i maszynach CNC oraz konwencjonalnych. Narzędzie dedykowane jest dla zakładów produkcyjnych, warsztatów narzędziowych oraz działów utrzymania ruchu wymagających powtarzalnej jakości gwintu.
Cechy i korzyści
- Przeznaczenie do gwintów UNF 3/4"-16 – umożliwia wykonywanie zunifikowanych gwintów drobnozwojowych UNF, stosowanych w połączeniach precyzyjnych i połączeniach wymagających dużej szczelności.
- Wykonanie z HSS-E – podwyższona odporność na zużycie skrawające przekłada się na dłuższą trwałość narzędzia oraz rzadszą konieczność wymiany w produkcji seryjnej.
- Kształt C (2–3 zwoje) – geometria odpowiednia do otworów nieprzelotowych pozwala na stabilne formowanie gwintu na pełnej długości roboczej.
- Prawoskrętna linia śrubowa 40° – ułatwia odprowadzanie wióra z otworu, co ogranicza ryzyko zakleszczenia i uszkodzenia gwintu przy obróbce w warunkach produkcyjnych.
- Tolerancja 2B – zapewnia otrzymanie gwintu o kontrolowanym pasowaniu, zgodnym z wymaganiami typowych połączeń śrubowych UNF.
- Dopasowanie do otworu pod gwint 17,5 mm – jednoznacznie określona średnica wstępnego wiercenia ułatwia dobór wiertła i minimalizuje ryzyko błędów montażowych.
Zastosowanie
Gwintownik maszynowy przeznaczony jest do wykonywania gwintów UNF 3/4"-16 w otworach nieprzelotowych 2 x D w procesach obróbki skrawaniem. Stosowany w warsztatach mechanicznych, zakładach produkcyjnych i remontowych do wykonywania oraz regeneracji gwintów calowych UNF w elementach maszyn, armaturze oraz podzespołach wymagających drobnozwojowych połączeń śrubowych.
Specyfikacja techniczna
- Rodzaj gwintu: UNF 3/4"
- Skok gwintu: 1,588 mm
- Zwoje na cal: 16
- Rozmiar gwintownika: UNF 3/4"
- Długość całkowita: 110 mm
- Materiał: HSS-E
- Materiał skrawający: HSS-E
- Kształt: C (2–3 zwoje)
- Linia śrubowa: prawoskrętna, kąt 40°
- Tolerancja gwintu: 2B
- Przeznaczenie: do otworów nieprzelotowych 2 x D
- Średnica chwytu: 14 mm
- Wymiar czworokąta: 11 mm
- Do końcówki czworokątnej: 11 mm
- Średnica otworu pod gwint: 17,5 mm
Najczęściej zadawane pytania
Do jakiego gwintu przeznaczony jest ten gwintownik maszynowy UNF 3/4"-16?
Narzędzie przeznaczone jest do wykonywania zunifikowanego gwintu drobnozwojowego UNF 3/4"-16, o skoku 1,588 mm i 16 zwojach na cal.
Czy ten gwintownik nadaje się do otworów nieprzelotowych?
Tak, jest to gwintownik do otworów nieprzelotowych 2 x D, w wykonaniu kształt C (2–3 zwoje) oraz z prawoskrętną linią śrubową.
Jaki otwór należy nawiercić pod gwint UNF 3/4"-16 tym narzędziem?
Dla tego gwintownika zalecana średnica otworu pod gwint wynosi 17,5 mm.
Z jakiego materiału wykonany jest gwintownik FORUM D374C UNF 3/4"-16?
Gwintownik został wykonany z HSS-E, który pełni także funkcję materiału skrawającego.
Dane techniczne
| Skok gwintu [mm] | 1.588 |
| Do końcówki czworokątnej [mm] | 11 |
| Średnica otworu pod gwint [mm] | 17.5 |
| Zwoje na cal | 16 |
| Wymiar czworokąta [mm] | 11 |
| Rozmiar gwintownika | UNF 3/4" |
| Do gwintów calowych | UNF 3/4" |
| Długość całkowita [mm] | 110 |
| Materiał | HSS-E |
| Materiał skrawający | HSS-E |
| Gwint | UNF 3/4" |
| Średnica chwytu [mm] | 14 |
| Pod gwint | UNF 3/4" |
