Gwintownik maszynowy UNF 7/8"-14 HSS-E do otworów nieprzelotowych Forum
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis

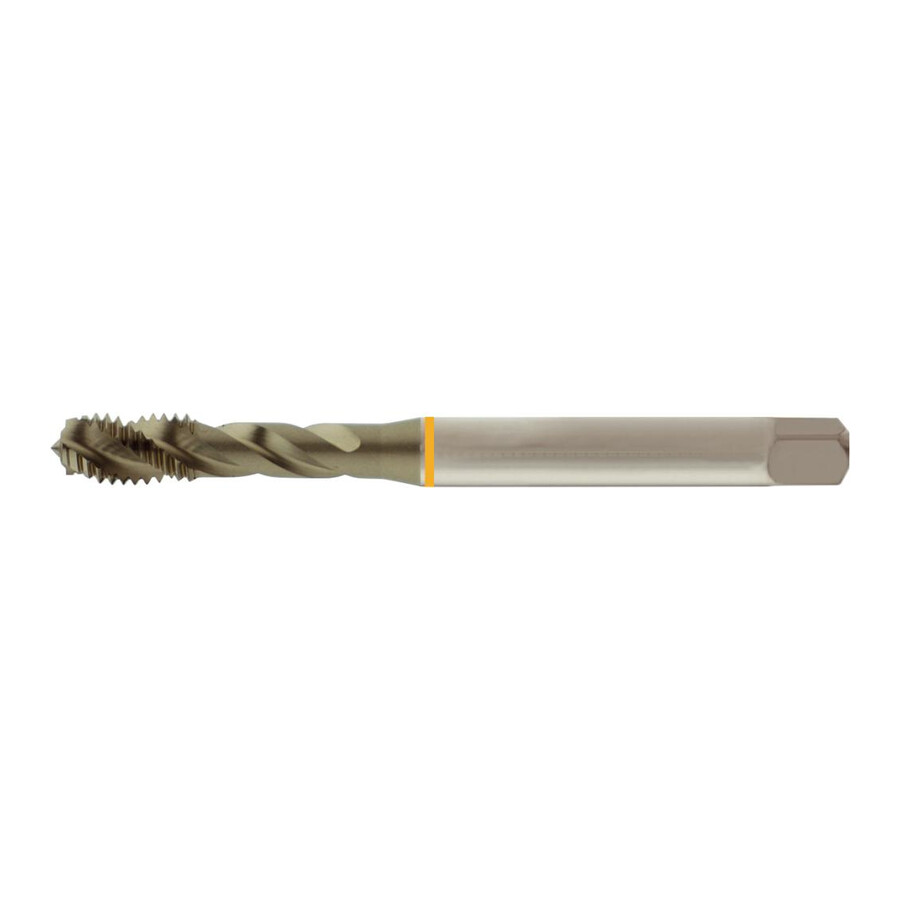

Gwintownik maszynowy UNF 7/8"-14 D374C do otworów nieprzelotowych FORUM
Precyzyjny gwintownik maszynowy do wykonywania gwintów calowych UNF 7/8"-14 w otworach nieprzelotowych, przeznaczony do pracy w obrabiarkach i centrach obróbczych. Sprawdza się w produkcji seryjnej oraz w działach utrzymania ruchu, gdzie wymagana jest powtarzalność parametru gwintu.
Cechy i korzyści
- Przeznaczenie do gwintów UNF 7/8"-14 – umożliwia wykonywanie zunifikowanych gwintów drobnozwojowych UNF zgodnych z wymaganiami konstrukcyjnymi maszyn i urządzeń eksportowych.
- Geometria do otworów nieprzelotowych (kształt C, 2–3 zwoje) – ułatwia odprowadzanie wióra przy dnie otworu, co ogranicza ryzyko zatarcia narzędzia i uszkodzenia elementu.
- Prawoskrętna linia śrubowa 40° – sprzyja płynnemu formowaniu gwintu i stabilnej pracy narzędzia, co przekłada się na lepszą jakość powierzchni i mniejszą liczbę braków.
- Wykonanie z HSS-E – zapewnia podwyższoną trwałość krawędzi skrawającej oraz stabilną pracę przy obróbce wymagających materiałów, co zmniejsza częstotliwość wymiany narzędzia.
- Tolerancja 2B – gwarantuje uzyskanie gwintu o powtarzalnym pasowaniu, co ułatwia montaż śrub, wkrętów i złączy rurowych w standardzie UNF.
- Dopasowane wymiary chwytu i czworokąta – średnica chwytu 18 mm i czworokąt 14,5 mm umożliwiają stabilne mocowanie w odpowiednich oprawkach i głowicach do gwintowników.
Zastosowanie
Narzędzie przeznaczone do obróbki gwintów calowych UNF 7/8"-14 w otworach nieprzelotowych 2 x D w elementach maszyn, obudowach, korpusach i częściach precyzyjnych. Stosowane w zakładach obróbki skrawaniem, narzędziowniach, produkcji komponentów hydraulicznych i pneumatycznych z gwintem UNF, a także w działach utrzymania ruchu do wykonywania lub naprawy połączeń gwintowanych według systemu zunifikowanego drobnozwojowego.
Specyfikacja techniczna
- Gwint: UNF 7/8"
- Zwoje na cal: 14
- Skok gwintu: 1,81 mm
- Typ gwintu: zunifikowany drobnozwojowy UNF
- Rozmiar gwintownika: UNF 7/8"
- Pod gwint: UNF
- Długość całkowita: 140 mm
- Materiał: HSS-E
- Materiał skrawający: HSS-E
- Kształt: C (2–3 zwoje)
- Linia śrubowa: prawoskrętna, kąt 40°
- Tolerancja: 2B
- Przeznaczenie otworu: otwory nieprzelotowe 2 x D
- Średnica chwytu: 18 mm
- Wymiar czworokąta: 14,5 mm
- Średnica otworu pod gwint: 20,4 mm
- Do końcówki czworokątnej: 14,5 mm
- Narzędzia do gwintowania: do gwintów calowych UNF 7/8"
Najczęściej zadawane pytania
Do jakiego typu gwintu przeznaczony jest ten gwintownik maszynowy UNF 7/8"-14?
Narzędzie przeznaczone jest do wykonywania zunifikowanych gwintów drobnozwojowych UNF 7/8"-14 w systemie calowym.
Czy ten gwintownik nadaje się do otworów przelotowych czy nieprzelotowych?
Gwintownik jest przeznaczony do otworów nieprzelotowych 2 x D, z geometrią kształt C (2–3 zwoje).
Jaki jest materiał wykonania gwintownika FORUM D374C UNF 7/8"-14?
Narzędzie wykonane jest z HSS-E, który stanowi również materiał skrawający.
Jakie są wymiary chwytu i czworokąta gwintownika UNF 7/8"-14?
Średnica chwytu wynosi 18 mm, a wymiar czworokąta oraz końcówki czworokątnej to 14,5 mm.
Dane techniczne
| Skok gwintu [mm] | 1.81 |
| Do końcówki czworokątnej [mm] | 14,5 |
| Średnica otworu pod gwint [mm] | 20.4 |
| Zwoje na cal | 14 |
| Wymiar czworokąta [mm] | 14.5 |
| Rozmiar gwintownika | UNF 7/8'' |
| Do gwintów calowych | UNF 7/8'' |
| Długość całkowita [mm] | 140 |
| Materiał | HSS-E |
| Materiał skrawający | HSS-E |
| Gwint | UNF 7/8'' |
| Średnica chwytu [mm] | 18 |
| Pod gwint | UNF |
