Gwintownik maszynowy UNF nr 10-32 HSSE do otworów przelotowych Forum
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis

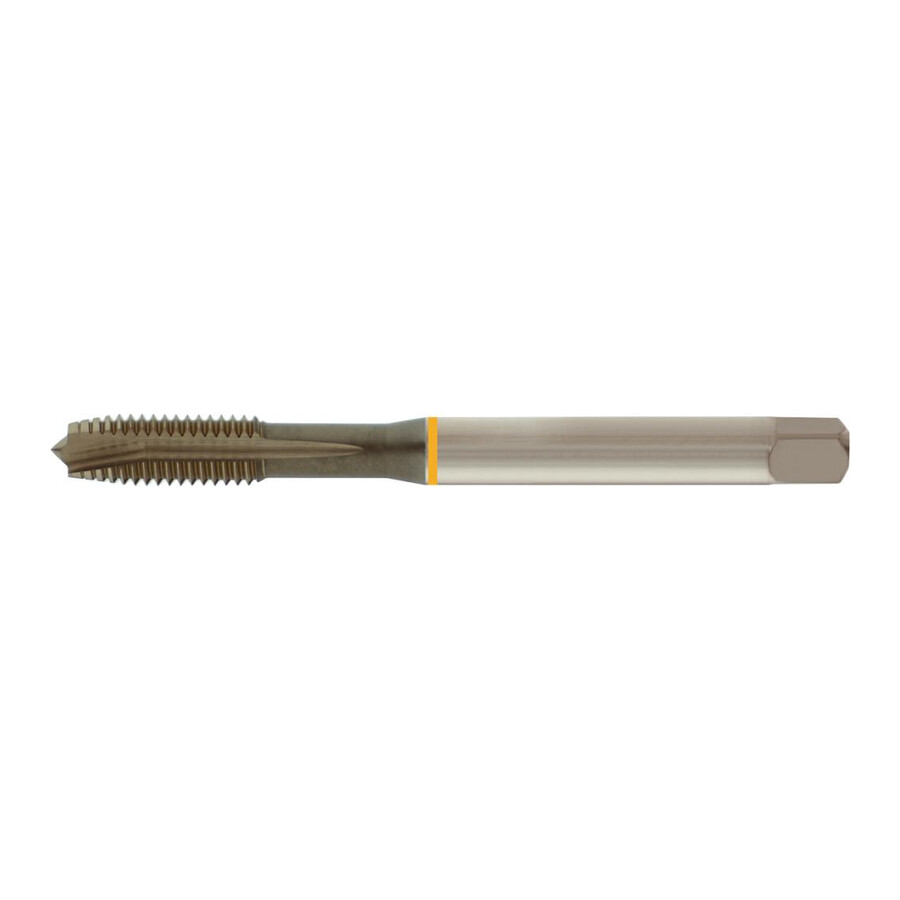

Gwintownik maszynowy D371B UNF nr 10-32 HSSE FORUM do otworów przelotowych
Jednocalowy gwintownik maszynowy do gwintów UNF przeznaczony do obróbki otworów przelotowych w procesach produkcyjnych i warsztatowych. Sprawdza się w zastosowaniach, gdzie wymagana jest powtarzalność wymiarowa i stabilne tworzenie gwintów zunifikowanych drobnozwojowych.
Cechy i korzyści
- Przeznaczenie do gwintów UNF nr 10-32 – umożliwia wykonywanie zunifikowanych gwintów drobnozwojowych, często stosowanych w połączeniach śrubowych systemu calowego.
- Wykonanie z HSS-E – zapewnia trwałość krawędzi skrawającej i stabilną pracę gwintownika w zastosowaniach maszynowych.
- Kształt B ze ścięciem w nakroju (3,5–5 zwojów) – ułatwia wprowadzenie narzędzia w otwór i zmniejsza ryzyko uszkodzenia pierwszych zwojów gwintu.
- Rowek prosty – sprzyja stabilnemu prowadzeniu narzędzia i skutecznemu odprowadzaniu wiórów przy obróbce otworów przelotowych.
- Tolerancja 2B – pozwala uzyskać gwint w standardzie pasowania typowym dla wielu elementów złącznych systemu UNF.
- Przeznaczenie do otworów przelotowych 2 × D – zoptymalizowany do gwintowania na głębokość dwukrotności średnicy, co ułatwia dobór w typowych konstrukcjach.
Zastosowanie
Gwintownik znajduje zastosowanie w obróbce warsztatowej i seryjnej wszędzie tam, gdzie wymagane są gwinty UNF nr 10-32: w produkcji elementów maszyn, aparatury, konstrukcji montażowych oraz w pracach serwisowych i utrzymania ruchu związanych z połączeniami calowymi. Dedykowany do pracy w otworach przelotowych, w operacjach gwintowania maszynowego z wykorzystaniem uchwytów do gwintowników.
Specyfikacja techniczna
- Typ gwintu: UNF (zunifikowany drobnozwojowy)
- Rozmiar gwintownika: nr 10-32
- Zwoje na cal: 32
- Skok gwintu: 0,794 mm
- Materiał: HSS-E
- Kształt: B ze ścięciem w nakroju (3,5–5 zwojów)
- Rodzaj rowka: prosty
- Tolerancja: 2B
- Zastosowanie: do otworów przelotowych 2 × D
- Długość całkowita: 70 mm
- Średnica chwytu: 6 mm
- Średnica otworu pod gwint: 4,1 mm
- Pod gwint: 4,1 mm
- Wymiar czworokąta: 4,9 mm
- Do końcówki czworokątnej: 4,9 mm
Najczęściej zadawane pytania
Do jakiego gwintu przeznaczony jest gwintownik maszynowy D371B UNF nr 10-32?
Narzędzie jest przeznaczone do wykonywania gwintów zunifikowanych drobnozwojowych UNF w rozmiarze nr 10-32.
Czy ten gwintownik nadaje się do otworów przelotowych?
Tak, jest to gwintownik maszynowy do otworów przelotowych, przystosowany do gwintowania na głębokość 2 × D.
Z jakiego materiału wykonany jest gwintownik D371B UNF nr 10-32?
Gwintownik wykonano z materiału HSS-E.
Jaka jest średnica otworu pod gwint dla gwintownika UNF nr 10-32?
Dla tego narzędzia średnica otworu pod gwint wynosi 4,1 mm.
Dane techniczne
| Skok gwintu [mm] | 0.794 |
| Zwoje na cal | 32 |
| Średnica otworu pod gwint [mm] | 4.1 |
| Wymiar czworokąta [mm] | 4.9 |
| Rozmiar gwintownika | nr 10 |
| Do gwintów calowych | UNF |
| Materiał | HSS-E |
| Długość całkowita [mm] | 70 |
| Pod gwint | 4,1 |
| Średnica chwytu [mm] | 6 |
| Do końcówki czworokątnej [mm] | 4,9 |
