Gwintownik maszynowy do otworów nieprzelotowych G1" HSS-E TiN Forum
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis

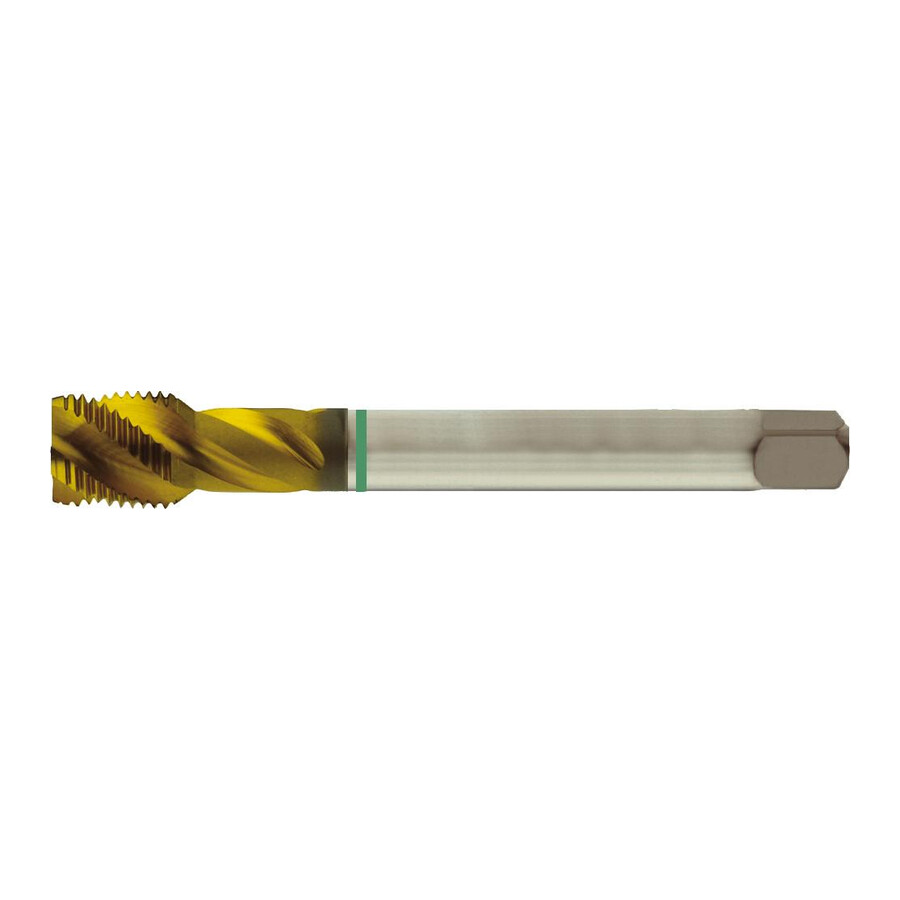

Gwintownik maszynowy G 1" HSSE TiN do otworów nieprzelotowych DIN 5156B
Profesjonalny gwintownik maszynowy do wykonywania gwintów rurowych G 1" w otworach nieprzelotowych, przeznaczony do obróbki na wiertarkach, centrach obróbczych i obrabiarkach CNC. Narzędzie skierowane jest do zakładów produkcyjnych, utrzymania ruchu oraz warsztatów wykonujących serie gwintów rurowych zgodnych z normami DIN ISO 228 i DIN 259.
Cechy i korzyści
- Powłoka TiN – zwiększona trwałość krawędzi skrawającej i stabilna jakość gwintu przy pracy seryjnej.
- Materiał HSS-E – wysoka odporność na zużycie, co ogranicza częstotliwość wymiany narzędzia i przestoje maszyny.
- Gwinty rurowe G 1" – możliwość wykonywania standardowych gwintów rurowych zgodnych z DIN ISO 228 (DIN 259), ułatwiająca montaż elementów instalacyjnych.
- Kształt C DIN 5156 (2–3 zwoje) – zoptymalizowane odprowadzanie wióra w otworach nieprzelotowych, co zmniejsza ryzyko zakleszczenia narzędzia.
- Prawoskrętna linia śrubowa 40° – skuteczne wyprowadzanie wiórów z gniazda gwintu, co sprzyja uzyskaniu czystej powierzchni i powtarzalności wymiarowej.
- Dopasowany chwyt cylindryczny z czworokątem 20 mm – łatwe mocowanie w uchwytach do gwintowników maszynowych, co przyspiesza przezbrojenia.
Zastosowanie
Gwintownik przeznaczony jest do wykonywania gwintów rurowych G 1" w otworach nieprzelotowych 2 x D w elementach instalacyjnych, korpusach złączek oraz częściach maszyn, gdzie wymagany jest gwint rurowy niezależny od szczelności. Stosowany w produkcji seryjnej i małoseryjnej w warsztatach mechanicznych, zakładach obróbki skrawaniem i działach utrzymania ruchu, do precyzyjnego wykonywania gniazd gwintowanych pod połączenia rurowe i armaturę.
Specyfikacja techniczna
- Gwint: G 1"
- Do gwintów rurowych: DIN ISO 228 (DIN 259)
- Norma DIN: DIN 5156
- Kształt: C DIN 5156 (2–3 zwoje)
- Rodzaj otworu: do otworów nieprzelotowych 2 x D
- Materiał narzędzia: HSS-E
- Materiał skrawający: HSS-E
- Powłoka: TiN
- Prawoskrętna linia śrubowa: 40°
- Długość całkowita: 160 mm
- Średnica chwytu: 25 mm
- Wymiar czworokąta: 20 mm
- Średnica otworu pod gwint: 30,8 mm
- Pod gwint: 30,8 mm
- Rozmiar gwintownika: G 1"
- Do końcówki czworokątnej: 20 mm
Najczęściej zadawane pytania
Do jakich gwintów przeznaczony jest ten gwintownik maszynowy G 1"?
Narzędzie przeznaczone jest do wykonywania gwintów rurowych G 1" zgodnych z DIN ISO 228 (DIN 259).
Czy ten gwintownik nadaje się do otworów nieprzelotowych?
Tak, jest to gwintownik maszynowy do otworów nieprzelotowych 2 x D, w wykonaniu kształt C DIN 5156.
Jaki otwór należy nawiercić pod gwint G 1" tym gwintownikiem?
Dla tego narzędzia przewidziana jest średnica otworu pod gwint 30,8 mm.
Jakie mocowanie jest wymagane dla tego gwintownika HSSE G 1"?
Gwintownik ma średnicę chwytu 25 mm oraz czworokąt o wymiarze 20 mm, co pozwala dobrać odpowiedni uchwyt do końcówki czworokątnej 20 mm.
Dane techniczne
| Długość całkowita [mm] | 160 |
| Gwint | G 1" |
| Materiał skrawający | HSS-E |
| Pod gwint | 30,8 mm |
| Średnica chwytu [mm] | 25 |
| Do końcówki czworokątnej [mm] | 20 |
| Średnica otworu pod gwint [mm] | 30.8 |
| Do G" [cal] | 1 |
| Wymiar czworokąta [mm] | 20 |
| Rozmiar gwintownika | G 1" |
| Norma DIN | DIN 5156 |
| Materiał | HSS-E |
