Gwintownik maszynowy do otworów nieprzelotowych HSS-E DIN 374 MF10x1 Forum
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis

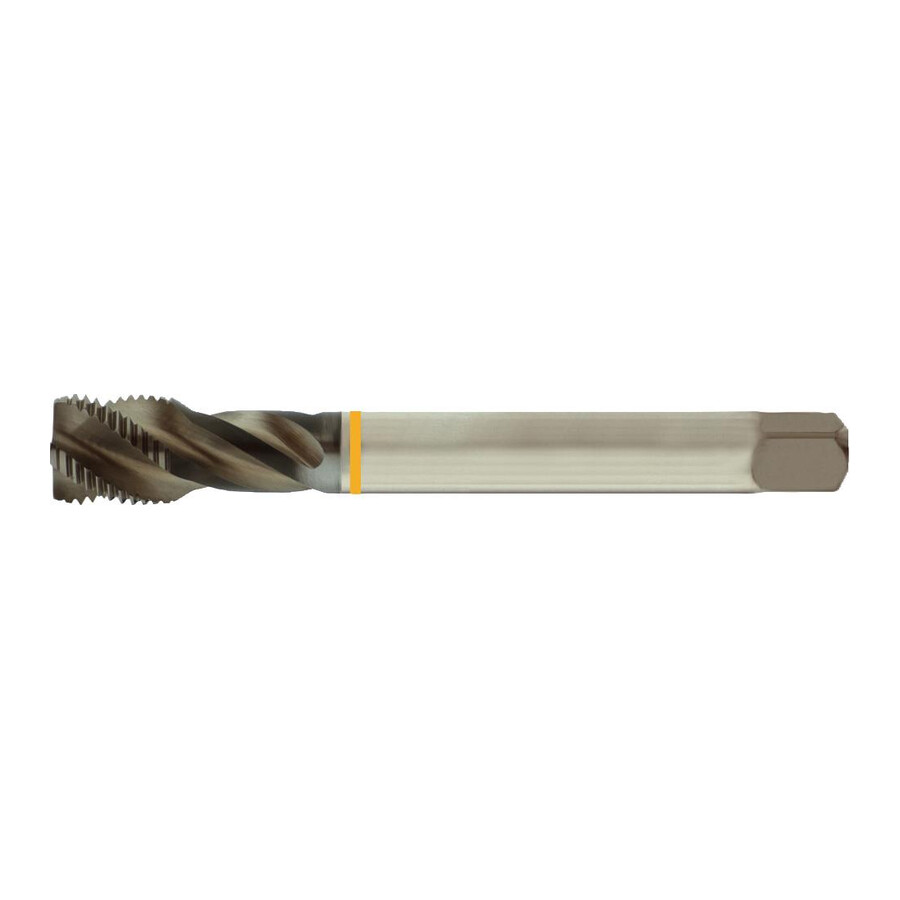

Gwintownik maszynowy MF10 x 1 HSSE DIN 374 do otworów nieprzelotowych
Precyzyjny gwintownik maszynowy do wykonywania gwintów metrycznych drobnozwojnych MF10 x 1 w otworach nieprzelotowych, przeznaczony do pracy w obrabiarkach i automatach. Narzędzie sprawdzi się w działach utrzymania ruchu, narzędziowniach oraz produkcji seryjnej, gdzie wymagana jest powtarzalność i jakość gwintu.
Cechy i korzyści
- Gwint metryczny drobnozwojny MF10 x 1 – umożliwia wykonywanie precyzyjnych połączeń gwintowych w aplikacjach wymagających dokładnej regulacji i pewnego dokręcenia.
- Geometria kształt C DIN 374 (2–3 zwoje) – zoptymalizowana do otworów nieprzelotowych, co ułatwia odprowadzanie wióra i zmniejsza ryzyko uszkodzenia dna otworu.
- Prawoskrętna linia śrubowa 40° – sprzyja efektywnemu wyprowadzaniu wióra z otworu, co podnosi stabilność procesu gwintowania i ogranicza konieczność przestojów na czyszczenie.
- Materiał skrawający HSS-E – zapewnia trwałość narzędzia w typowych zastosowaniach przemysłowych, co przekłada się na dłuższą żywotność i mniejszą częstotliwość wymiany.
- Tolerancja ISO 2 6H – pozwala uzyskać powtarzalny wymiar gwintu, ułatwiając montaż śrub i elementów złącznych zgodnych z normą.
- Wymiar chwytu i czworokąta pod klucz – średnica chwytu 7 mm i czworokąt 5,5 mm ułatwiają dobór odpowiedniego uchwytu wiertarskiego lub oprawki gwintownika.
Zastosowanie
Narzędzie przeznaczone jest do wykonywania gwintów MF10 x 1 w otworach nieprzelotowych 2 x D w procesach obróbki skrawaniem. Sprawdzi się w produkcji części maszyn, elementów regulacyjnych i precyzyjnych złączy gwintowanych w zakładach mechanicznych, warsztatach produkcyjnych oraz przy pracach remontowych w przemyśle.
Specyfikacja techniczna
- Typ gwintu: MF10 x 1
- Do gwintów: metryczne, drobnozwojne ISO DIN 13
- Rozmiar gwintownika: MF10 x 1
- Skok gwintu: 1 mm
- Średnica gwintu: 10 mm
- Długość całkowita: 90 mm
- Średnica chwytu: 7 mm
- Wymiar czworokąta: 5,5 mm
- Średnica otworu pod gwint: 9 mm
- Pod gwint: 9 mm
- Materiał skrawający: HSS-E
- Kształt: C DIN 374 (2–3 zwoje)
- Norma: DIN 374
- Liczba zwojów w strefie skrawającej: 2–3
- Prawoskrętna linia śrubowa: 40°
- Tolerancja gwintu: ISO 2 6H
- Przeznaczenie otworów: nieprzelotowe 2 x D
- Do końcówki czworokątnej: 5,5 mm
Najczęściej zadawane pytania
Do jakiego gwintu przeznaczony jest ten gwintownik maszynowy?
Jest przeznaczony do gwintu metrycznego drobnozwojnego MF10 x 1 zgodnego z ISO DIN 13.
Czy ten gwintownik nadaje się do otworów przelotowych?
Narzędzie jest przeznaczone do otworów nieprzelotowych 2 x D.
Jaki otwór należy nawiercić pod gwint MF10 x 1 tym gwintownikiem?
Pod gwint MF10 x 1 należy przygotować otwór o średnicy 9 mm.
Z jakiego materiału skrawającego wykonano gwintownik?
Gwintownik wykonano z materiału skrawającego HSS-E.
Dane techniczne
| Materiał | HSS-E |
| Materiał skrawający | HSS-E |
| Gwint | MF10 x 1 |
| Średnica chwytu [mm] | 7 |
| Pod gwint | 9 |
| Skok gwintu [mm] | 1 |
| Do końcówki czworokątnej [mm] | 5,5 |
| Średnica otworu pod gwint [mm] | 9 |
| Do MF | MF10 |
| Wymiar czworokąta [mm] | 5.5 |
| Rozmiar gwintownika | MF10 x 1 |
| Średnica [mm] | 10 |
| Długość całkowita [mm] | 90 |
| Norma DIN | DIN 374 |
