Gwintownik maszynowy do otworów nieprzelotowych MF12x1 HSS-E Forum
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis

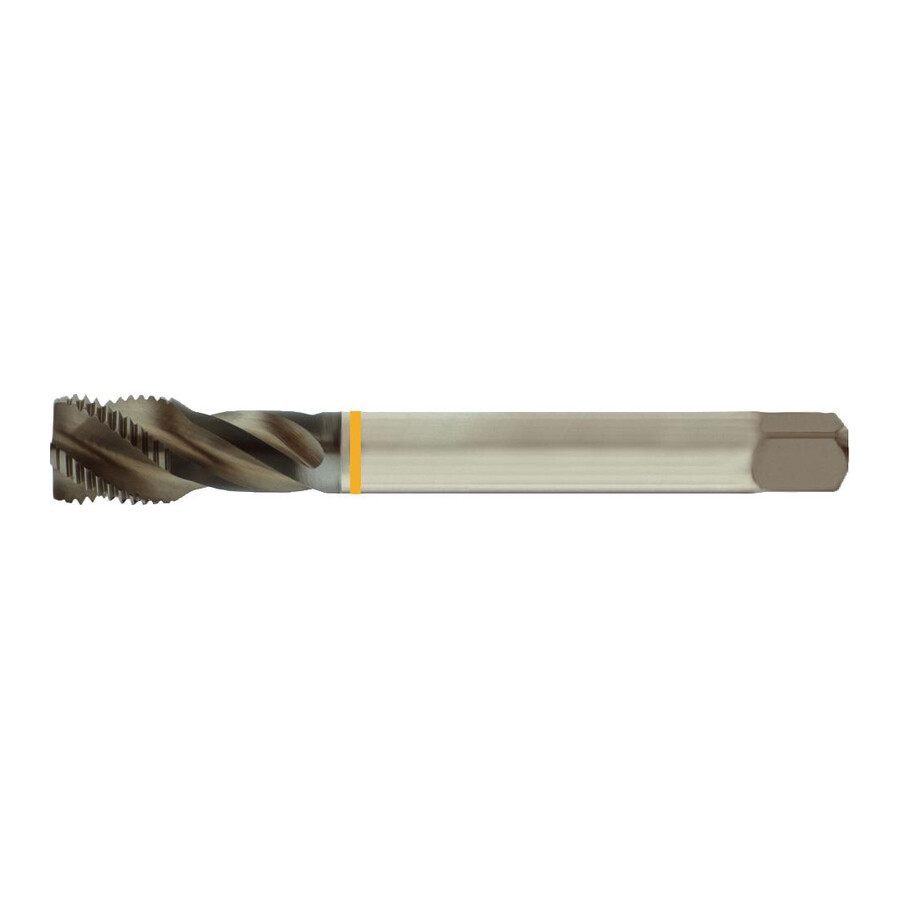

Gwintownik maszynowy MF12 x 1 HSS-E DIN 374 do otworów nieprzelotowych FORUM
Precyzyjny gwintownik maszynowy do wykonywania gwintów metrycznych drobnozwojnych MF12 x 1 w otworach nieprzelotowych, przeznaczony do pracy w obrabiarkach i automatach. Odpowiedni dla zakładów produkcyjnych, narzędziowni oraz działów utrzymania ruchu wymagających powtarzalnej jakości gwintu.
Cechy i korzyści
- Gwint metryczny drobnozwojny MF12 x 1 – umożliwia obróbkę połączeń wymagających większej dokładności i lepszego trzymania osiowości niż gwinty zwykłozwojne.
- Kształt C DIN 374 (2–3 zwoje) – zoptymalizowane odprowadzenie wióra w otworach nieprzelotowych, co ogranicza ryzyko zakleszczenia narzędzia i przestojów maszyny.
- Prawoskrętna linia śrubowa 40° – poprawia kierunek formowania wióra, ułatwiając obróbkę w trudniej skrawalnych materiałach i zwiększając bezpieczeństwo procesu.
- Wykonanie z HSS-E – zapewnia stabilną pracę gwintownika i wydłużoną trwałość narzędzia w typowych zastosowaniach przemysłowych, co przekłada się na mniejszą liczbę przezbrojeń.
- Tolerancja ISO 2 6H – gwarantuje uzyskanie gwintów mieszczących się w powszechnie stosowanym polu tolerancji, co ułatwia współpracę z elementami złącznymi według norm ISO.
- Chwyt cylindryczny z końcówką czworokątną – średnica chwytu 9 mm i wymiar czworokąta 7 mm umożliwiają pewne mocowanie w oprawkach, co poprawia dokładność i trwałość procesu gwintowania.
Zastosowanie
Gwintownik przeznaczony jest do wykonywania gwintów metrycznych drobnozwojnych MF12 x 1 w otworach nieprzelotowych 2 x D zgodnie z ISO DIN 13, głównie w obróbce maszynowej. Sprawdza się w produkcji seryjnej i małoseryjnej elementów maszyn, komponentów precyzyjnych, części hydraulicznych i pneumatycznych oraz wszędzie tam, gdzie wymagane są dokładne, drobnozwojne połączenia śrubowe.
Specyfikacja techniczna
- Rodzaj gwintu: MF12 x 1
- Rozmiar gwintownika: MF12 x 1
- Typ gwintu: metryczny drobnozwojny ISO DIN 13
- Kształt: C DIN 374 (2–3 zwoje)
- Przeznaczenie: do otworów nieprzelotowych 2 x D
- Materiał narzędzia: HSS-E
- Kąt linii śrubowej: 40° (prawoskrętna linia śrubowa)
- Tolerancja gwintu: ISO 2 6H
- Długość całkowita: 100 mm
- Skok gwintu: 1 mm
- Średnica chwytu: 9 mm
- Średnica otworu pod gwint: 11 mm
- Pod gwint: 11 mm
- Wymiar czworokąta: 7 mm
- Do końcówki czworokątnej: 7 mm
- Norma: DIN 374
Najczęściej zadawane pytania
Do jakiego gwintu przeznaczony jest gwintownik MF12 x 1 HSS-E FORUM?
Narzędzie jest przeznaczone do wykonywania gwintów metrycznych drobnozwojnych MF12 x 1 zgodnych z ISO DIN 13.
Czy ten gwintownik nadaje się do otworów nieprzelotowych?
Tak, jest to gwintownik maszynowy do otworów nieprzelotowych 2 x D w wykonaniu kształt C DIN 374 (2–3 zwoje).
Jaki otwór pod gwint MF12 x 1 należy nawiercić przed gwintowaniem?
Przed gwintowaniem należy przygotować otwór o średnicy 11 mm, zgodnie z parametrem „Średnica otworu pod gwint 11 mm”.
Jaki jest materiał wykonania gwintownika maszynowego MF12 x 1 FORUM?
Gwintownik wykonano z materiału HSS-E, zgodnie z podanymi danymi technicznymi.
Dane techniczne
| Średnica chwytu [mm] | 9 |
| Pod gwint | 11 |
| Skok gwintu [mm] | 1 |
| Do końcówki czworokątnej [mm] | 7 |
| Średnica otworu pod gwint [mm] | 11 |
| Do MF | MF12 |
| Wymiar czworokąta [mm] | 7 |
| Rozmiar gwintownika | MF12 x 1 |
| Norma DIN | DIN 374 |
| Długość całkowita [mm] | 100 |
| Materiał | HSS-E |
| Materiał skrawający | HSS-E |
| Gwint | MF12 x 1 |
