Gwintownik maszynowy do otworów przelotowych DIN 374 MF5x0,5 HSS-E Forum
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis

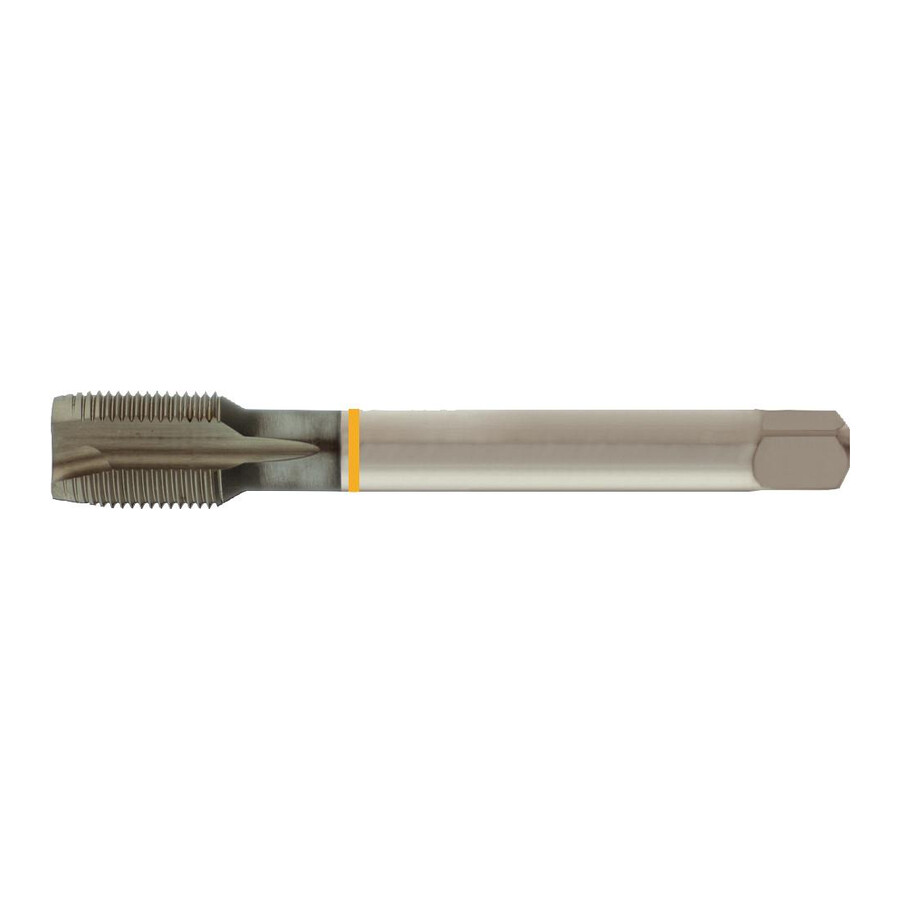

Gwintownik maszynowy MF5 x 0,5 HSS-E DIN 374 do otworów przelotowych
Precyzyjny gwintownik maszynowy do wykonywania drobnozwojnych gwintów metrycznych MF w otworach przelotowych, przeznaczony do pracy na obrabiarkach. Odpowiedni dla narzędziowni, warsztatów mechanicznych oraz działów utrzymania ruchu realizujących powtarzalne operacje gwintowania.
Cechy i korzyści
- Gwint metryczny drobnozwojny MF5 x 0,5 – umożliwia wykonywanie precyzyjnych połączeń gwintowanych w aplikacjach wymagających drobnego skoku gwintu.
- Wykonanie wg DIN 374, kształt B – zapewnia zgodność z typowymi gniazdami i oprawkami oraz powtarzalność wymiarową w seryjnej produkcji.
- Nakrój 3,5–5 zwojów do otworów przelotowych – ułatwia łagodne zagłębianie narzędzia w materiał, co przekłada się na stabilne prowadzenie i mniejsze ryzyko uszkodzenia gwintu.
- Materiał skrawający HSS-E – pozwala na wydajną obróbkę przemysłową i dłuższą pracę między kolejnymi wymianami narzędzia.
- Rowek prosty – sprzyja skutecznemu odprowadzaniu wióra w otworach przelotowych, co ogranicza zatarcia i poprawia jakość powierzchni gwintu.
- Tolerancja ISO 2 6H – umożliwia uzyskanie gwintów współpracujących z typowymi śrubami i elementami złącznymi w standardzie przemysłowym.
Zastosowanie
Narzędzie przeznaczone do gwintowania metrycznych gwintów drobnozwojnych MF5 x 0,5 w otworach przelotowych 2 x D w procesach obróbki skrawaniem. Sprawdza się w warsztatach ślusarskich, produkcji maszyn, montażu precyzyjnych podzespołów oraz w działach utrzymania ruchu, gdzie konieczne jest wykonywanie lub odnawianie połączeń gwintowanych o drobnym skoku.
Specyfikacja techniczna
- Rodzaj gwintu: metryczny drobnozwojny MF
- Gwint: MF5 x 0,5
- Rozmiar gwintownika: MF5 x 0,5
- Skok gwintu: 0,5 mm
- Pod gwint / średnica otworu pod gwint: 4,5 mm
- Do MF: MF5
- Maksymalna głębokość gwintowania: do otworów przelotowych 2 x D
- Norma DIN: DIN 374
- Kształt: B (nakrój 3,5–5 zwojów)
- Geometria rowka: rowek prosty
- Tolerancja gwintu: ISO 2 6H
- Materiał narzędzia: HSS-E
- Materiał skrawający: HSS-E
- Długość całkowita: 70 mm
- Średnica chwytu: 3,5 mm
- Do końcówki czworokątnej: 2,7 mm
- Wymiar czworokąta: 2,7 mm
Najczęściej zadawane pytania
Do jakich gwintów przeznaczony jest ten gwintownik maszynowy?
Jest przeznaczony do wykonywania metrycznych gwintów drobnozwojnych ISO DIN 13 w rozmiarze MF5 x 0,5.
Czy ten gwintownik nadaje się do otworów przelotowych?
Tak, jest przeznaczony do otworów przelotowych 2 x D i posiada kształt B DIN 374 z nakrojem 3,5–5 zwojów.
Jaki materiał narzędzia zastosowano w tym gwintowniku?
Gwintownik wykonany jest z materiału HSS-E, który pełni funkcję materiału skrawającego.
Jaką średnicę powinien mieć otwór pod gwint MF5 x 0,5?
Dla tego narzędzia zalecana średnica otworu pod gwint wynosi 4,5 mm.
Dane techniczne
| Średnica chwytu [mm] | 3,5 |
| Pod gwint | 4,5 |
| Skok gwintu [mm] | 0.5 |
| Do końcówki czworokątnej [mm] | 2,7 |
| Średnica otworu pod gwint [mm] | 4.5 |
| Do MF | MF5 |
| Wymiar czworokąta [mm] | 2.7 |
| Rozmiar gwintownika | MF5 x 0,5 |
| Norma DIN | DIN 374 |
| Długość całkowita [mm] | 70 |
| Materiał | HSS-E |
| Materiał skrawający | HSS-E |
| Gwint | MF5 x 0,5 |
