Gwintownik maszynowy do otworów przelotowych G1/4" HSS-E DIN 5156 Forum
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis

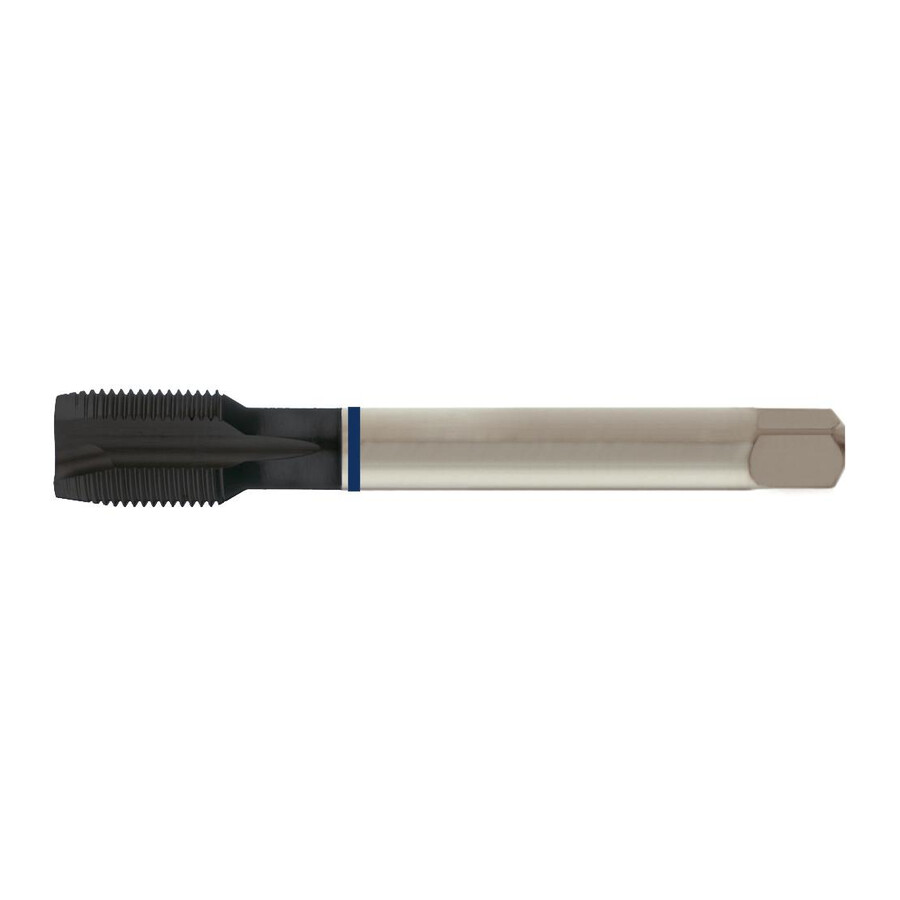

Gwintownik maszynowy G D5156B HSSE G1/4 do gwintów rurowych DIN ISO 228
Precyzyjny gwintownik maszynowy do wykonywania gwintów rurowych w otworach przelotowych, przeznaczony do pracy w maszynach i urządzeniach obróbczych. Sprawdzi się w zakładach produkcyjnych, warsztatach narzędziowych oraz działach utrzymania ruchu wymagających powtarzalnej jakości gwintu G 1/4 cala.
Cechy i korzyści
- Przeznaczony do gwintów rurowych DIN ISO 228 (DIN 259) – umożliwia wykonywanie standardowych gwintów G 1/4 cala kompatybilnych z typowymi przyłączami rurowymi i złączkami.
- Wykonanie z HSS-E – zwiększona trwałość narzędzia przekłada się na dłuższą żywotność w warunkach produkcyjnych i mniejszą liczbę przestojów na wymianę.
- Kształt B wg DIN 5156 ze ścięciem w nakroju (3,5–5 zwojów) – ułatwia rozpoczęcie gwintowania i zmniejsza ryzyko uszkodzenia pierwszych zwojów gwintu, co poprawia jakość połączenia.
- Rowek prosty – zapewnia stabilne prowadzenie gwintownika i skuteczne odprowadzanie wiórów przy obróbce otworów przelotowych, co ogranicza ryzyko zakleszczeń.
- Przystosowany do otworów przelotowych 2 x D – zoptymalizowany do gwintowania na głębokość dwukrotności średnicy, co pozwala na obróbkę typowych elementów z otworami przelotowymi.
- Precyzyjnie dobrane wymiary chwytu i czworokąta – średnica chwytu 11 mm i czworokąt 9 mm ułatwiają mocowanie w oprawkach i uchwytach maszynowych, zwiększając bezpieczeństwo pracy.
Zastosowanie
Gwintownik znajduje zastosowanie przy wykonywaniu gwintów rurowych G 1/4 cala zgodnych z DIN ISO 228 (DIN 259) w otworach przelotowych. Polecany do prac w przemyśle maszynowym, hydraulice i pneumatyce, produkcji elementów armatury oraz w warsztatach ślusarskich i narzędziowniach, gdzie wymagana jest powtarzalność gwintu i zgodność z normą DIN 5156.
Specyfikacja techniczna
- Gwint: G 1/4 cala
- Rozmiar gwintownika: G 1/4"
- Do gwintów rurowych: DIN ISO 228 (DIN 259)
- Norma DIN: DIN 5156
- Kształt: B DIN 5156 ze ścięciem w nakroju (3,5–5 zwojów)
- Typ rowka: rowek prosty
- Zastosowanie: do otworów przelotowych 2 x D
- Materiał: HSS-E
- Materiał skrawający: HSS-E
- Długość całkowita: 100 mm
- Średnica: 11 mm
- Średnica chwytu: 11 mm
- Średnica otworu pod gwint: 11,8 mm
- Pod gwint: 11,8 mm
- Wymiar czworokąta: 9 mm
- Do końcówki czworokątnej: 9 mm
- Do G": 1/4
Najczęściej zadawane pytania
Do jakiego typu gwintu przeznaczony jest ten gwintownik maszynowy G 1/4?
Narzędzie jest przeznaczone do wykonywania gwintów rurowych G 1/4 cala zgodnych z DIN ISO 228 (DIN 259).
Czy ten gwintownik nadaje się do otworów przelotowych?
Tak, gwintownik jest przeznaczony do otworów przelotowych 2 x D i posiada rowek prosty.
Z jakiego materiału wykonany jest gwintownik maszynowy G D5156B HSSE G1/4?
Gwintownik wykonany jest z materiału HSS-E, który stanowi również materiał skrawający.
Jakie są wymiary chwytu i czworokąta tego gwintownika?
Średnica chwytu wynosi 11 mm, a wymiar czworokąta oraz końcówki czworokątnej to 9 mm.
Dane techniczne
| Średnica chwytu [mm] | 11 |
| Pod gwint | 11,8 |
| Średnica otworu pod gwint [mm] | 11.8 |
| Do końcówki czworokątnej [mm] | 9 |
| Wymiar czworokąta [mm] | 9 |
| Do G" [cal] | 1/4 |
| Rozmiar gwintownika | G 1/4" |
| Średnica [mm] | 11 |
| Norma DIN | DIN 5156 |
| Długość całkowita [mm] | 100 |
| Materiał | HSS-E |
| Materiał skrawający | HSS-E |
| Gwint | G 1/4 cala |
