Gwintownik maszynowy do otworów przelotowych MF16x1 HSS-E Forum
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis

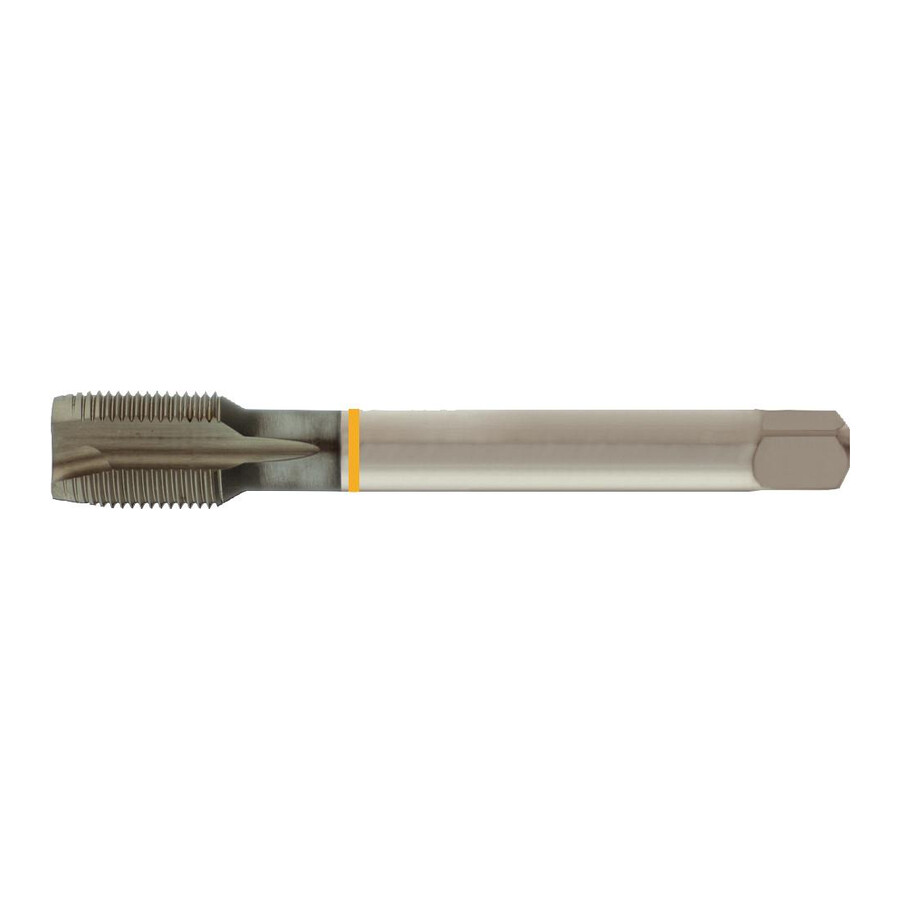

Gwintownik maszynowy MF16x1 HSS-E do otworów przelotowych FORUM
Precyzyjny gwintownik maszynowy do gwintów metrycznych drobnozwojnych MF16x1, przeznaczony do wykonywania gwintów w otworach przelotowych w obróbce maszynowej. Narzędzie dedykowane jest dla warsztatów, produkcji seryjnej oraz działów utrzymania ruchu wymagających powtarzalnych i dokładnych gwintów.
Cechy i korzyści
- Gwint metryczny drobnozwojny MF16x1 – umożliwia wykonywanie precyzyjnych połączeń śrubowych w aplikacjach wymagających dokładnej regulacji i lepszego trzymania położenia.
- Kształt B DIN 374 ze ścięciem w nakroju (3,5–5 zwojów) – ułatwia pewne wprowadzenie narzędzia w materiał, co zmniejsza ryzyko uszkodzenia gwintu na początku otworu i poprawia jakość pierwszych zwojów.
- Geometria z rowkiem prostym – zapewnia dobre odprowadzanie wióra w otworach przelotowych, co przekłada się na stabilny proces gwintowania i mniejsze ryzyko zakleszczenia narzędzia.
- Tolerancja ISO 2 6H – gwarantuje uzyskanie gwintu zgodnego ze standardową tolerancją pasującą do typowych elementów złącznych, co ogranicza problemy z kompatybilnością śrub i wkrętów.
- Do otworów przelotowych 2 x D – dostosowany do gwintowania na głębokość do podwójnej średnicy gwintu, co pozwala na realizację większości standardowych połączeń śrubowych.
- Mocowanie z chwytakiem cylindrycznym i czworokątem 9 mm – umożliwia stosowanie w oprawkach do gwintowników oraz głowicach gwintujących przystosowanych do końcówki czworokątnej 9 mm, co zwiększa elastyczność doboru uchwytu.
Zastosowanie
Gwintownik stosowany jest do obróbki gwintów metrycznych drobnozwojnych MF16x1 w otworach przelotowych w procesach maszynowych. Sprawdza się w produkcji elementów maszyn, podzespołów regulacyjnych, połączeń śrubowych wymagających drobnego skoku gwintu oraz w pracach remontowych i naprawczych w zakładach przemysłowych, warsztatach narzędziowych i serwisach technicznych.
Specyfikacja techniczna
- Typ gwintu: MF16 x 1
- Rozmiar gwintownika: MF16
- Skok gwintu: 1 mm
- Długość całkowita: 100 mm
- Materiał narzędzia: HSS-E
- Materiał skrawający: HSS-E
- Średnica chwytu: 12 mm
- Średnica otworu pod gwint: 15 mm
- Wymiar czworokąta: 9 mm
- Do końcówki czworokątnej: 9 mm
- Rodzaj gwintu: metryczny drobnozwojny ISO DIN 13
- Kształt: B DIN 374 ze ścięciem w nakroju (3,5–5 zwojów)
- Rowek: prosty
- Tolerancja gwintu: ISO 2 6H
- Przeznaczenie otworu: otwory przelotowe 2 x D
- Powłoka: niepowlekany
Najczęściej zadawane pytania
Do jakiego gwintu przeznaczony jest gwintownik MF16x1 FORUM?
Narzędzie przeznaczone jest do wykonywania gwintu metrycznego drobnozwojnego MF16x1 zgodnego z ISO DIN 13.
Czy ten gwintownik nadaje się do otworów przelotowych?
Tak, gwintownik jest przeznaczony do otworów przelotowych do głębokości 2 x D.
Jaki jest chwyt i wymiar czworokąta tego gwintownika maszynowego?
Średnica chwytu wynosi 12 mm, a wymiar czworokąta 9 mm, przystosowany do końcówki czworokątnej 9 mm.
Jak wykonany jest nakrój i rowek w tym gwintowniku?
Gwintownik ma kształt B zgodnie z DIN 374 ze ścięciem w nakroju (3,5–5 zwojów) oraz rowek prosty.
Dane techniczne
| Materiał skrawający | HSS-E |
| Pod gwint | MF16 x 1 |
| Średnica chwytu [mm] | 12 |
| Do końcówki czworokątnej [mm] | 9 |
| Skok gwintu [mm] | 1 |
| Do MF | 16 |
| Średnica otworu pod gwint [mm] | 15 |
| Wymiar czworokąta [mm] | 9 |
| Rozmiar gwintownika | MF16 |
| Materiał | HSS-E |
| Długość całkowita [mm] | 100 |
| Gwint | MF16 x 1 |
