Gwintownik maszynowy do otworów przelotowych MF22x1 HSS-E Forum
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis

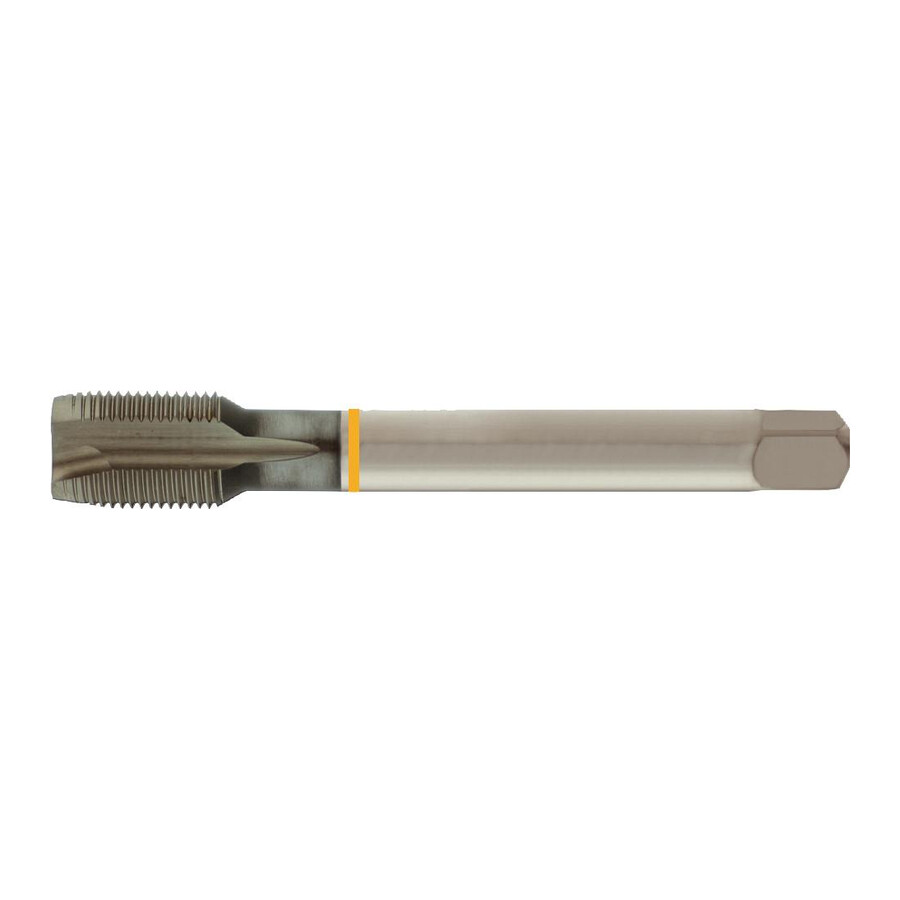

Gwintownik maszynowy MF22 x 1 HSS-E do otworów przelotowych D374B FORUM
Profesjonalny gwintownik maszynowy przeznaczony do wykonywania gwintów metrycznych drobnozwojnych MF22 x 1 w otworach przelotowych, stosowany w obróbce skrawaniem na centrach obróbczych i wiertarko-frezarkach. Sprawdza się w utrzymaniu ruchu, narzędziowniach oraz produkcji seryjnej i małoseryjnej.
Cechy i korzyści
- Gwint metryczny drobnozwojny MF22 x 1 – umożliwia wykonywanie precyzyjnych połączeń śrubowych w aplikacjach wymagających dokładnej regulacji i pewnego mocowania.
- Wykonanie wg kształtu B DIN 374 – ścięcie w nakroju (3,5–5 zwojów) ułatwia zajęcie gwintu i stabilizuje proces obróbki w otworach przelotowych.
- HSS-E – zwiększona odporność na zużycie skrawające przekłada się na dłuższą trwałość narzędzia i mniejszą liczbę przestojów na wymianę.
- Rowek prosty – prosta geometria rowków ułatwia prowadzenie narzędzia, co ogranicza ryzyko uszkodzenia gwintu przy seryjnej produkcji.
- Tolerancja ISO 2 6H – zapewnia zgodność z typowymi elementami złącznymi, co redukuje odrzuty i problemy montażowe.
- Dopasowane wymiary chwytu i czworokąta (18 mm) – umożliwiają pewne mocowanie w standardowych oprawkach do gwintowników maszynowych, co zwiększa bezpieczeństwo pracy.
Zastosowanie
Gwintownik przeznaczony jest do wykonywania gwintów metrycznych drobnozwojnych MF22 x 1 w otworach przelotowych 2 x D, zgodnych z ISO DIN 13. Sprawdza się w obróbce elementów maszyn, części precyzyjnych oraz komponentów, w których wymagany jest drobny skok gwintu. Narzędzie polecane do zastosowań w warsztatach mechanicznych, produkcji przemysłowej, narzędziowniach oraz działach utrzymania ruchu, gdzie istotna jest powtarzalność i stabilność procesu gwintowania.
Specyfikacja techniczna
- Typ gwintu: MF – gwint metryczny drobnozwojny ISO DIN 13
- Gwint: MF22 x 1
- Rozmiar gwintownika: MF22
- Długość całkowita: 125 mm
- Materiał: HSS-E
- Materiał skrawający: HSS-E
- Skok gwintu: 1 mm
- Średnica otworu pod gwint: 21 mm
- Pod gwint: 21 mm
- Średnica chwytu: 18 mm
- Do końcówki czworokątnej: 18 mm
- Wymiar czworokąta: 18 mm
- Kształt: B DIN 374 ze ścięciem w nakroju (3,5–5 zwojów)
- Rodzaj rowka: rowek prosty
- Tolerancja: ISO 2 6H
- Przeznaczenie otworów: do otworów przelotowych 2 x D
Najczęściej zadawane pytania
Do jakiego gwintu przeznaczony jest gwintownik maszynowy MF D374B MF22 x 1?
Narzędzie przeznaczone jest do wykonywania gwintów metrycznych drobnozwojnych MF22 x 1 zgodnych z ISO DIN 13.
Czy ten gwintownik jest odpowiedni do otworów przelotowych?
Tak, gwintownik został zaprojektowany do otworów przelotowych 2 x D i ma kształt B DIN 374 ze ścięciem w nakroju.
Jaki otwór pod gwint MF22 x 1 należy nawiercić przed gwintowaniem?
Dla tego narzędzia podano średnicę otworu pod gwint 21 mm.
Jakie są wymiary chwytu gwintownika MF22 x 1 HSS-E FORUM?
Gwintownik ma średnicę chwytu 18 mm, wymiar czworokąta 18 mm i jest przystosowany do końcówki czworokątnej 18 mm.
Dane techniczne
| Materiał | HSS-E |
| Długość całkowita [mm] | 125 |
| Gwint | MF22 x 1 |
| Materiał skrawający | HSS-E |
| Pod gwint | 21 |
| Średnica chwytu [mm] | 18 |
| Do końcówki czworokątnej [mm] | 18 |
| Skok gwintu [mm] | 1 |
| Do MF | MF22 |
| Średnica otworu pod gwint [mm] | 21 |
| Wymiar czworokąta [mm] | 18 |
| Rozmiar gwintownika | MF22 |
