Gwintownik maszynowy do otworów przelotowych UNC nr 4-40 HSS-E DIN 371 Forum
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis

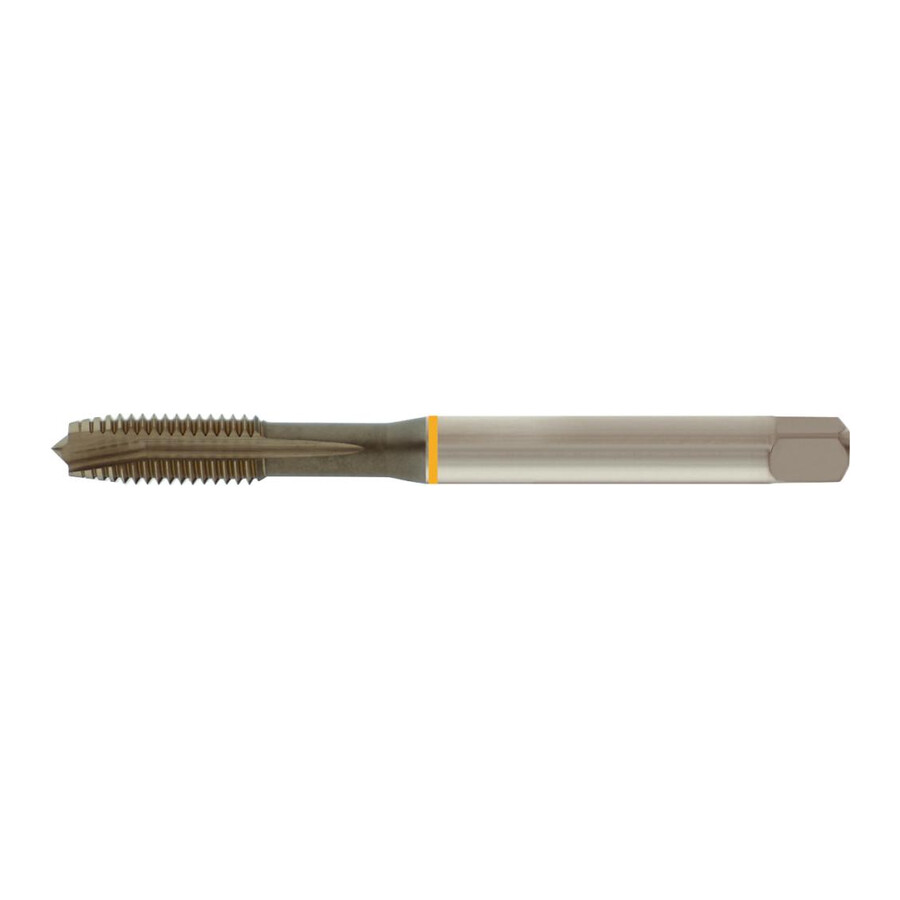

Gwintownik maszynowy D371B UNC nr 4-40 HSS-E do otworów przelotowych
Precyzyjny gwintownik maszynowy przeznaczony do wykonywania gwintów zunifikowanych UNC w otworach przelotowych, stosowany w obróbce skrawaniem na frezarkach, wiertarkach i centrach obróbczych. Narzędzie dedykowane jest dla warsztatów mechanicznych, zakładów produkcyjnych oraz działów utrzymania ruchu wymagających powtarzalnej jakości gwintu.
Cechy i korzyści
- Przeznaczenie do gwintów UNC nr 4-40 – umożliwia wykonywanie typowych gwintów zunifikowanych grubozwojnych stosowanych w konstrukcjach maszyn, urządzeń i montażu śrubowego.
- Wykonanie z HSS-E – zapewnia stabilną pracę narzędzia i pozwala na ekonomiczne gwintowanie seryjne przy zachowaniu dobrej trwałości krawędzi skrawającej.
- Kształt B ze ścięciem w nakroju (3,5–5 zwojów) – ułatwia pewne wprowadzenie narzędzia w materiał, co redukuje ryzyko uszkodzenia gwintu oraz poprawia jakość pierwszych zwojów.
- Rowek prosty – sprzyja stabilnemu prowadzeniu narzędzia oraz pozwala na kontrolowane odprowadzanie wiórów w typowych zastosowaniach warsztatowych.
- Tolerancja gwintu 2B – gwarantuje uzyskanie gwintu o powtarzalnym pasowaniu, co ułatwia montaż połączeń śrubowych i ogranicza problemy z dopasowaniem elementów.
- Przystosowany do otworów przelotowych 2 x D – pozwala na bezpieczne gwintowanie na głębokość do dwukrotności średnicy, co pokrywa większość standardowych zastosowań konstrukcyjnych.
Zastosowanie
Gwintownik przeznaczony jest do obróbki otworów przelotowych pod gwinty UNC nr 4-40 w produkcji elementów maszyn, obudów, podzespołów mechanicznych i konstrukcji śrubowych. Sprawdza się w narzędziowniach, warsztatach mechanicznych, zakładach produkcyjnych oraz w działach utrzymania ruchu przy realizacji napraw, modernizacji i małoseryjnej produkcji detali z gwintowanymi otworami.
Specyfikacja techniczna
- Typ gwintu: UNC nr 4-40 (zwoje na cal: 40)
- Skok gwintu: 0,635 mm
- Przeznaczenie: do gwintów UNC (zunifikowanych grubozwojnych)
- Rodzaj gwintownika: maszynowy, do otworów przelotowych
- Kształt: B ze ścięciem w nakroju (3,5–5 zwojów)
- Rowek: prosty
- Tolerancja gwintu: 2B
- Głębokość gwintowania: do otworów przelotowych 2 x D
- Długość całkowita: 56 mm
- Materiał narzędzia: HSS-E
- Materiał skrawający: HSS-E
- Rozmiar gwintownika: nr 4
- Średnica otworu pod gwint: 2,3 mm
- Pod gwint: 2,3
- Średnica chwytu: 3,5 mm
- Wymiar czworokąta: 2,7 mm
- Do końcówki czworokątnej: 2,7 mm
- Norma: DIN 371
- Powłoka: niepowlekany
Najczęściej zadawane pytania
Jaki otwór pod gwint UNC nr 4-40 należy nawiercić przed użyciem tego gwintownika?
Dla tego gwintownika zalecana średnica otworu pod gwint wynosi 2,3 mm.
Do jakiego typu otworów przeznaczony jest ten gwintownik maszynowy UNC?
Narzędzie jest przeznaczone do wykonywania gwintów w otworach przelotowych o głębokości do 2 x D.
Z jakiego materiału wykonany jest gwintownik maszynowy D371B UNC nr 4-40?
Gwintownik wykonany jest z materiału HSS-E, również określonego jako materiał skrawający HSS-E.
Jaką końcówkę chwytową i czworokątną ma ten gwintownik UNC nr 4-40?
Średnica chwytu wynosi 3,5 mm, a wymiar czworokąta oraz do końcówki czworokątnej to 2,7 mm.
Dane techniczne
| Średnica otworu pod gwint [mm] | 2.3 |
| Zwoje na cal | 40 |
| Wymiar czworokąta [mm] | 2.7 |
| Rozmiar gwintownika | nr 4 |
| Norma DIN | DIN 371 |
| Długość całkowita [mm] | 56 |
| Materiał | HSS-E |
| Materiał skrawający | HSS-E |
| Gwint | UNC nr 4 |
| Średnica chwytu [mm] | 3,5 |
| Pod gwint | 2,3 |
| Skok gwintu [mm] | 0.635 |
| Do końcówki czworokątnej [mm] | 2,7 |
