Gwintownik maszynowy przelotowy M14 DIN 376B HSSE TiAlN Forum
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis

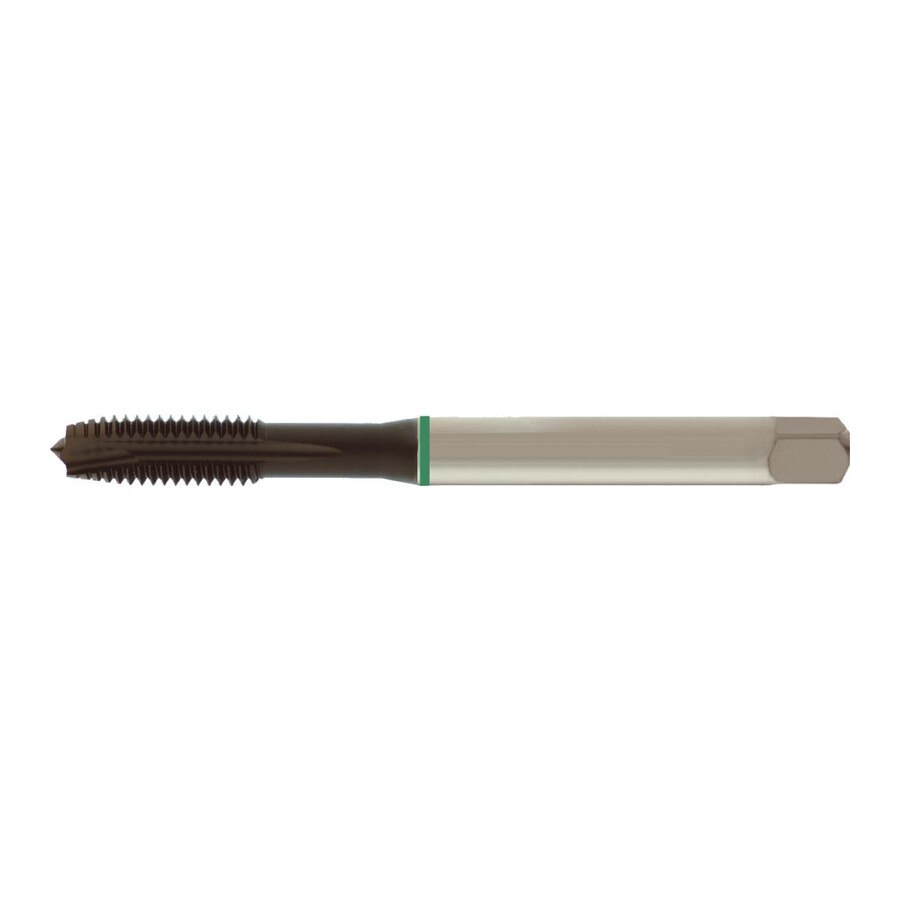

Gwintownik maszynowy M14 DIN 376B HSSE TiAlN do otworów przelotowych
Precyzyjny gwintownik maszynowy do wykonywania gwintów metrycznych M14 w otworach przelotowych, przeznaczony do zastosowań produkcyjnych i prac serwisowych na obrabiarkach CNC oraz w wiertarkach ze sztywnym prowadzeniem. Sprawdza się w narzędziowniach, działach utrzymania ruchu i warsztatach mechanicznych, gdzie wymagane jest powtarzalne i stabilne gwintowanie.
Cechy i korzyści
- Powłoka TiAlN – zwiększona odporność na zużycie pozwala na dłuższą pracę między wymianami narzędzia, co obniża koszty jednostkowe gwintowania.
- Wykonanie z HSS-E – wysoka trwałość krawędzi skrawającej przekłada się na stabilną jakość gwintu przy seryjnej obróbce.
- Kształt B ze ścięciem 3,5–5 zwojów – ułatwia rozpoczęcie gwintowania i zapewnia łagodne wejście narzędzia w materiał, co ogranicza ryzyko uszkodzenia gwintu.
- Rowek prosty – prosta geometria rowków zapewnia dobrą kontrolę wióra przy obróbce otworów przelotowych i sprzyja uzyskaniu czystej powierzchni gwintu.
- Tolerancja ISO 2 6H – umożliwia wykonywanie gwintów zgodnych z typowymi wymaganiami pasowania elementów złącznych w produkcji masowej.
- Przeznaczenie do otworów przelotowych 2 x D – dostosowany do standardowych głębokości gwintu, co ułatwia dobór narzędzia w typowych aplikacjach konstrukcyjnych.
Zastosowanie
Gwintownik przeznaczony jest do wykonywania gwintów metrycznych ISO M14 w otworach przelotowych w produkcji maszyn i urządzeń, w przemyśle metalowym, w warsztatach ślusarskich oraz w działach utrzymania ruchu. Nadaje się do pracy na obrabiarkach konwencjonalnych i numerycznych wszędzie tam, gdzie wymagane jest powtarzalne, dokładne gwintowanie o tolerancji 6H.
Specyfikacja techniczna
- Gwint: M14
- Skok gwintu: 2 mm
- Długość całkowita: 110 mm
- Średnica chwytu: 11 mm
- Średnica otworu pod gwint: 12 mm
- Wymiar czworokąta: 9 mm
- Materiał: HSS-E
- Norma: DIN 376B
- Przeznaczenie: do gwintów metrycznych ISO wg DIN 13
- Rodzaj otworu: przelotowy 2 x D
- Kształt: B ze ścięciem w nakroju (3,5–5 zwojów)
- Rodzaj rowka: prosty
- Tolerancja gwintu: ISO 2 6H
- Powłoka: TiAlN
Najczęściej zadawane pytania
Czy ten gwintownik maszynowy nadaje się do gwintów metrycznych M14?
Tak, narzędzie jest przeznaczone do wykonywania gwintów metrycznych ISO M14 wg DIN 13.
Do jakich otworów przeznaczony jest gwintownik DIN 376B HSSE TiAlN M14?
Gwintownik jest przeznaczony do otworów przelotowych o głębokości do 2 x D.
Jaka jest tolerancja gwintu wykonywanego tym gwintownikiem M14?
Gwintownik wykonuje gwint w tolerancji ISO 2 6H.
Jaką średnicę powinien mieć otwór pod gwint M14 dla tego gwintownika?
Otwór pod gwint dla tego narzędzia powinien mieć średnicę 12 mm.
Dane techniczne
| Wymiar czworokąta [mm] | 9 |
| Norma DIN | 376B |
| Materiał | HSS-E |
| Gwint | M14 |
| Długość całkowita [mm] | 110 |
| Powłoka | TiAlN |
| Średnica chwytu [mm] | 11 |
| Stale <850 N | 15 |
| Skok gwintu [mm] | 2 |
| Stale <1000 N | 10 |
| Średnica otworu pod gwint [mm] | 12 |
| INOX | 8 |
