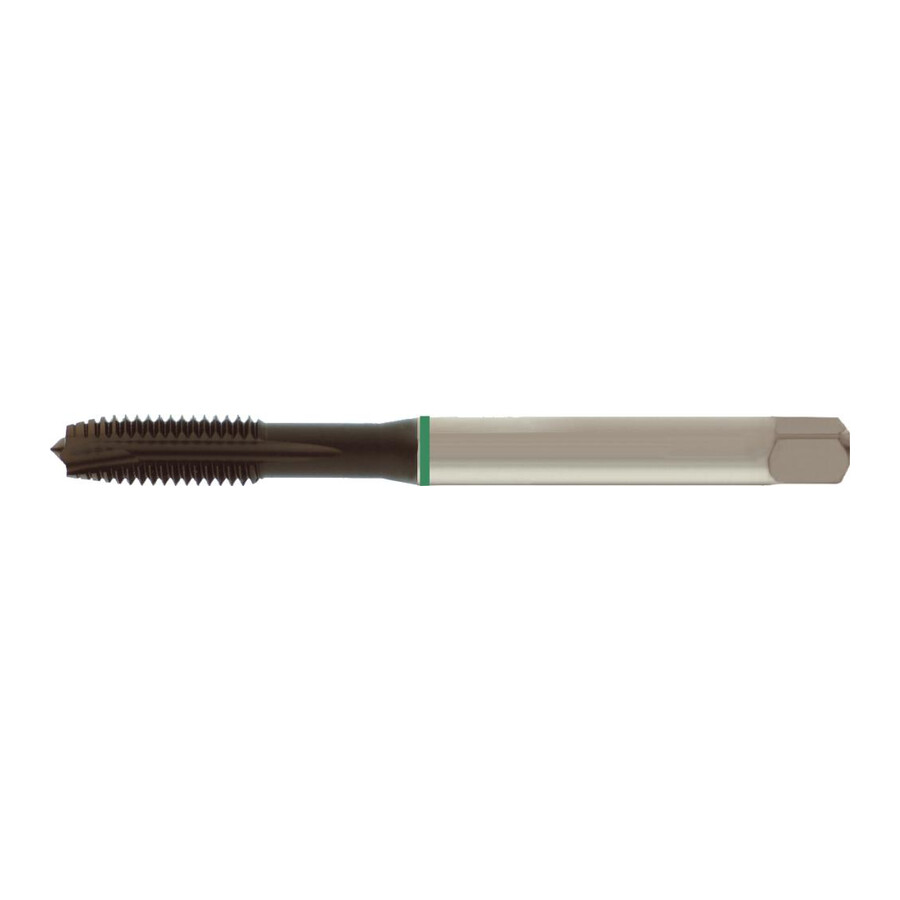

Gwintownik maszynowy przelotowy M4 DIN 371B HSSE TiAlN Forum
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis
Gwintownik maszynowy M4 DIN 371 HSSE TiAlN do otworów przelotowych Forum
Profesjonalny gwintownik maszynowy do wykonywania gwintów metrycznych M4 w otworach przelotowych w produkcji seryjnej i pracach warsztatowych. Przeznaczony dla zakładów obróbki skrawaniem, narzędziowni, działów utrzymania ruchu oraz podwykonawców CNC, którzy wymagają powtarzalnej jakości gwintu i stabilnego procesu.
Cechy i korzyści
- Powłoka TiAlN – zwiększa trwałość narzędzia i stabilność procesu gwintowania, co przekłada się na mniejszą liczbę przestojów i niższe koszty wymiany narzędzi.
- Wykonanie z HSS-E – zapewnia wysoką odporność na zużycie, umożliwiając dłuższą pracę jednego gwintownika przy serii powtarzalnych detali.
- Przeznaczony do otworów przelotowych 2 × D – pozwala na bezpieczne gwintowanie na głębokość dwóch średnic gwintu, co ułatwia projektowanie detali i dobór technologii.
- Kształt B ze ścięciem w nakroju (3,5–5 zwojów) – ułatwia rozpoczęcie gwintowania i stabilne prowadzenie narzędzia, ograniczając ryzyko uszkodzenia pierwszych zwojów gwintu.
- Rowek prosty – zapewnia skuteczne odprowadzanie wiórów przy typowych zastosowaniach, co zmniejsza ryzyko zakleszczenia narzędzia.
- Tolerancja ISO 2 6H – umożliwia uzyskanie gwintów zgodnych z powszechnie stosowanym pasowaniem metrycznym, ułatwiając współpracę ze śrubami i wkrętami wg norm ISO.
Zastosowanie
Gwintownik przeznaczony jest do obróbki gwintów metrycznych ISO DIN 13 M4 w otworach przelotowych w produkcji maszyn, urządzeń, elementów konstrukcyjnych oraz podzespołów montażowych. Sprawdza się w zakładach mechanicznych, warsztatach ślusarskich oraz w działach utrzymania ruchu przy wykonywaniu i naprawach gwintów w częściach maszyn, obudowach, elementach mocujących i korpusach. Może być stosowany w obrabiarkach konwencjonalnych oraz w procesach zautomatyzowanych, wszędzie tam, gdzie wymagana jest powtarzalność wymiarowa gwintu M4.
Specyfikacja techniczna
- Gwint: M4
- Skok gwintu: 0,7 mm
- Długość całkowita: 63 mm
- Materiał: HSS-E
- Średnica otworu pod gwint: 3,3 mm
- Średnica chwytu: 4,5 mm
- Wymiar czworokąta: 3,4 mm
- Norma DIN: 371B
- Kształt: B ze ścięciem w nakroju (3,5–5 zwojów)
- Rodzaj rowka: prosty
- Tolerancja gwintu: ISO 2 6H
- Typ otworu: przelotowy 2 × D
- Powłoka: TiAlN
- Rodzaj gwintu: metryczny ISO DIN 13
Najczęściej zadawane pytania
Czy ten gwintownik maszynowy jest przeznaczony do gwintu M4?
Tak, narzędzie jest przeznaczone do wykonywania gwintów metrycznych M4 zgodnie z ISO DIN 13.
Czy gwintownik nadaje się do otworów przelotowych?
Tak, produkt jest zaprojektowany do otworów przelotowych z możliwością gwintowania do głębokości 2 × D.
Jaką średnicę powinien mieć otwór pod gwint M4 dla tego gwintownika?
Dla tego narzędzia zalecana średnica otworu pod gwint M4 wynosi 3,3 mm.
Z jakiego materiału wykonany jest gwintownik Forum DIN 371 M4?
Gwintownik wykonany jest z HSS-E i dodatkowo powlekany powłoką TiAlN.
Dane techniczne
| Średnica chwytu [mm] | 4,5 |
| Stale <850 N | 15 |
| Skok gwintu [mm] | 0,7 |
| Stale <1000 N | 10 |
| Średnica otworu pod gwint [mm] | 3.3 |
| INOX | 8 |
| Wymiar czworokąta [mm] | 3.4 |
| Norma DIN | 371B |
| Materiał | HSS-E |
| Gwint | M4 |
| Długość całkowita [mm] | 63 |
| Powłoka | TiAlN |
