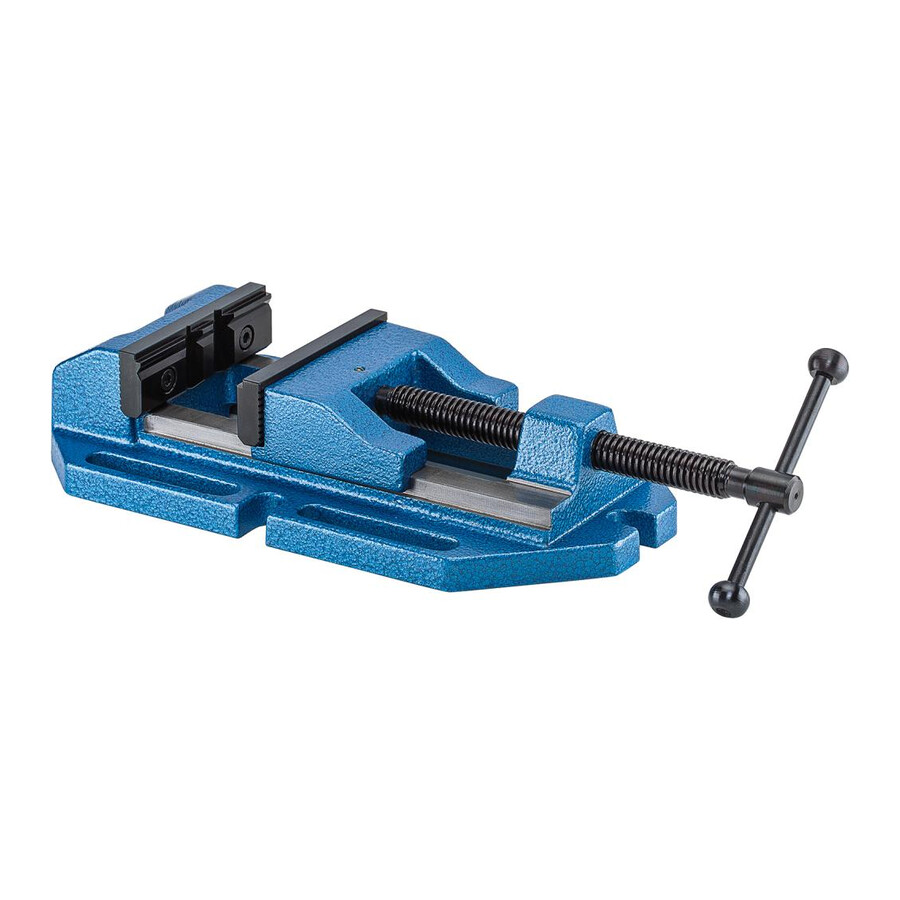

Imadło maszynowe wiertarskie BOF precyzyjne szerokość szczęk 110 mm Röhm

Imadło maszynowe do wiertarki BOF rozmiar 2 szczęki 110 mm Röhm

Precyzyjne imadło maszynowe przeznaczone do mocowania detali na stołach wiertarek i maszyn pomiarowych, zapewniające stabilne i powtarzalne ustalanie elementów podczas obróbki. Rozwiązanie dedykowane warsztatom narzędziowym, działom utrzymania ruchu oraz produkcji seryjnej, gdzie liczy się pewne mocowanie i powtarzalność procesu.

Cechy i korzyści

• Korpus z żeliwa specjalnego – sztywna podstawa ogranicza ugięcia podczas mocowania i obróbki, co przekłada się na stabilną pracę i mniejszą ilość braków.
• Ręczny system mocowania mechanicznego – prosta obsługa bez dodatkowego zasilania umożliwia szybkie ustawienie i docisk detalu.
• Możliwość stosowania w całym zakresie mocowania – łatwe dopasowanie do różnych wymiarów elementów, co zmniejsza konieczność stosowania wielu imadeł.
• Różne możliwości montażu z boku i z przodu – elastyczne mocowanie do stołu wiertarki lub maszyny pomiarowej ułatwia integrację z istniejącym oprzyrządowaniem.
• Długie prowadzenie szczęki ruchomej – pewne prowadzenie również przy mocowaniu zewnętrznym zwiększa stabilność detalu na większym wysięgu.
• Odwracalne szczęki, jednostronnie gładkie, szlifowane po obu stronach – możliwość dopasowania powierzchni mocowania do typu detalu oraz wydłużenie czasu eksploatacji szczęk.
• Stała szczęka z pryzmą wzdłużną i dwoma pryzmami poprzecznymi – bezpieczne i powtarzalne mocowanie elementów okrągłych i kształtowych.
• Powierzchnie przylegania dla elementów płaskich – stabilne podparcie dla detali o płaskich bokach ogranicza przesuwanie podczas wiercenia.
• Niska, stabilna konstrukcja z gwintowanym wrzecionem – obniżony profil ułatwia uzyskanie odpowiedniej wysokości roboczej i poprawia sztywność układu obrabianego.

Zastosowanie

Imadło przeznaczone jest do mocowania detali na stołach wiertarek oraz na maszynach pomiarowych w warsztatach mechanicznych, narzędziowniach, zakładach produkcyjnych i działach utrzymania ruchu. Sprawdza się przy obróbce elementów płaskich i okrągłych, wierceniu, rozwiercaniu oraz przy operacjach wymagających powtarzalnego pozycjonowania przedmiotu.

Specyfikacja techniczna

• Maksymalny rozstaw: 130 mm
• Odstęp między szczelinami: 140 mm
• Rozstaw otworów: 140 mm
• Szerokość szczęk: 110 mm
• Zakres mocowania: 130 mm
• Waga: 9,5 kg
