Oprawka do narzynek DIN 225 45x14mm Forum
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis

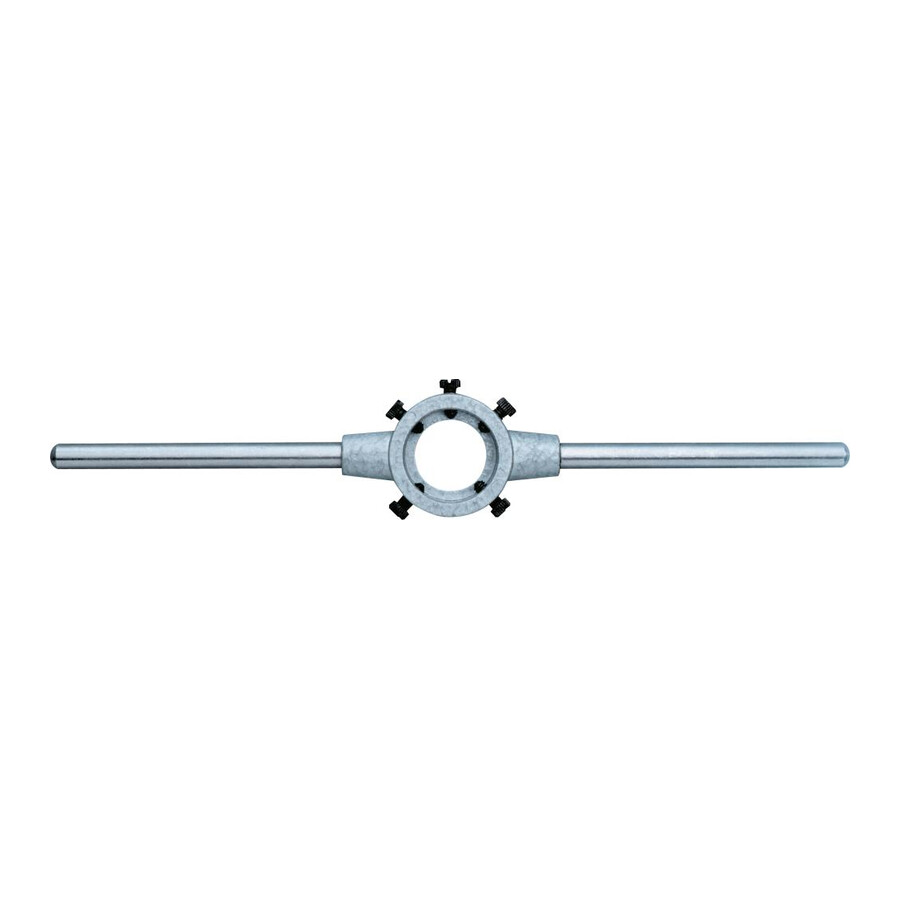

Oprawka do narzynek D225 do narzynek 45x14 mm Forum
Profesjonalny uchwyt do narzynek przeznaczony do ręcznego gwintowania zewnętrznego w zakresie gwintów metrycznych oraz MF. Sprawdza się w warsztatach mechanicznych, narzędziowniach, działach utrzymania ruchu oraz w pracach serwisowych, gdzie wymagane jest pewne mocowanie narzynki i stabilna obróbka.
Cechy i korzyści
- Korpus z odlewu ciśnieniowego cynku ZL 0410 – zapewnia stabilną bazę mocowania narzynki i ogranicza ryzyko odkształceń podczas pracy.
- Odkręcane stalowe uchwyty – ułatwiają dopasowanie narzędzia do stanowiska pracy oraz transport i przechowywanie uchwytu.
- Śruba mocująca 4/5 – pozwala na pewne osadzenie narzynki, co poprawia powtarzalność gwintu i zmniejsza ryzyko jej obrotu w oprawce.
- Możliwość mocowania narzynek zamkniętych i z nacięciem – zwiększa elastyczność zastosowania uchwytu przy różnych typach narzynek zgodnych z odpowiednimi normami.
- Zakres średnic narzynek 45 x 14 mm – umożliwia pracę jednym uchwytem w typowym zakresie gwintów metrycznych M16–20 oraz MF M16–20.
- Długość całkowita 450 mm – zapewnia korzystne ramię dźwigni, co ułatwia ręczne nacinanie gwintu i zmniejsza obciążenie operatora.
Zastosowanie
Oprawka przeznaczona jest do ręcznego gwintowania zewnętrznego przy użyciu narzynek okrągłych o średnicy 45 mm i wysokości 14 mm. Stosowana w pracach ślusarskich, naprawczych i montażowych do wykonywania oraz poprawiania gwintów metrycznych M16–20, gwintów MF M16–20 oraz gwintów w zakresie 3/8–1/2 cala. Może być wykorzystywana w warsztatach produkcyjnych, serwisach, zakładach utrzymania ruchu i małych zakładach obróbki metalu.
Specyfikacja techniczna
- Korpus: odlew ciśnieniowy cynku ZL 0410
- Norma: EN 22568
- Uchwyty: odkręcane, stalowe
- Śruba mocująca: 4/5
- Długość [mm]: 450
- Do G" [cal]: 3/8–1/2
- Do gwintów metrycznych: M16–20
- Do MF: M16–20
- Średnica x wysokość narzynki [mm]: 45 x 14
- Wysokość narzynki [mm]: 14
- Norma DIN: DIN 225
Najczęściej zadawane pytania
Do jakich narzynek pasuje ta oprawka do gwintowania?
Uchwyt przeznaczony jest do narzynek o średnicy 45 mm i wysokości 14 mm, w tym do narzynek zamkniętych i z nacięciem wg EN 22568 i EN 24801.
Jaki zakres gwintów metrycznych obsługuje uchwyt do narzynek?
Oprawka obsługuje gwinty metryczne M16–20 oraz gwinty MF M16–20.
Czy oprawka może być używana do gwintów calowych?
Tak, uchwyt jest przystosowany do pracy w zakresie gwintów 3/8–1/2 cala.
Z jakiego materiału wykonany jest korpus uchwytu do narzynek?
Korpus wykonany jest z ciśnieniowego odlewu cynku ZL 0410, a uchwyty są stalowe i odkręcane.
Dane techniczne
| Do G" [cal] | 3/8–1/2 |
| Do MF | M16–20 |
| Długość [mm] | 450 |
| Wysokość [mm] | 14 |
| Norma DIN | DIN 225 |
| Do gwintów metrycznych | M16–20 |
| Średnica x wysokość [mm] | 45 x 14 |
