Oprawka do narzynek DIN 225 średnica 65x18mm Forum
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis

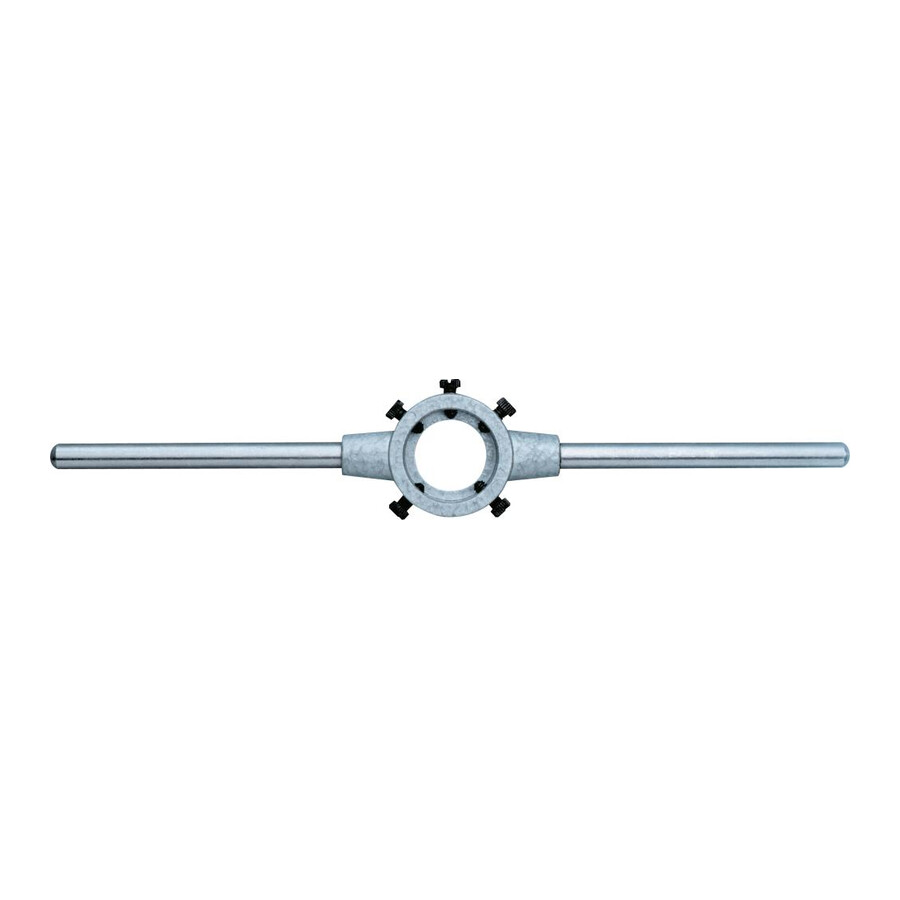

Oprawka do narzynek do gwintów M26–36 65x18mm Forum
Profesjonalny uchwyt do narzynek przeznaczony do pracy z narzynkami zgodnymi z odpowiednimi normami, stosowany w warsztatach, działach utrzymania ruchu oraz przy produkcji i regeneracji gwintów. Zapewnia pewne mocowanie narzynki i stabilne prowadzenie podczas gwintowania ręcznego.
Cechy i korzyści
- Korpus z odlewu ciśnieniowego – solidna konstrukcja ogranicza odkształcenia, co przekłada się na powtarzalność gwintów i mniejsze ryzyko uszkodzenia narzynki.
- Odkręcane stalowe uchwyty – możliwość demontażu i wymiany ramion ułatwia transport, serwis i dopasowanie narzędzia do stanowiska pracy.
- Śruba mocująca 4/5 – stabilne zamocowanie narzynki zmniejsza ryzyko jej przesunięcia, co poprawia dokładność gwintowania i ogranicza braki.
- Przystosowanie do narzynek zamkniętych i z nacięciem – jedno narzędzie obsługuje różne typy narzynek, co upraszcza gospodarkę narzędziową i redukuje liczbę wymaganych uchwytów.
- Zakres dla gwintów metrycznych M26–36 – obsługa większych średnic gwintów pozwala wykorzystać uchwyt w cięższych zastosowaniach przemysłowych i serwisowych.
- Zgodność z normami – dostosowanie do wymagań EN 22568 oraz DIN 225 ułatwia dobór kompatybilnych narzynek w istniejących systemach narzędziowych.
Zastosowanie
Uchwyt jest stosowany do ręcznego gwintowania z użyciem narzynek zamkniętych i z nacięciem zgodnych z EN 22568 oraz EN 24801 w zakresie metrycznym M26–36 oraz MF M26–36. Sprawdza się w zakładach produkcyjnych, działach utrzymania ruchu, warsztatach naprawczych oraz w usługach ślusarskich przy wykonywaniu i regeneracji gwintów zewnętrznych w większych średnicach.
Specyfikacja techniczna
- Materiał korpusu: ciśnieniowy odlew cynku ZL 0410
- Norma EN: EN 22568
- Norma DIN: DIN 225
- Typ narzynek: narzynki zamknięte i z nacięciem wg EN 22568 i EN 24801
- Śruba mocująca: śruba mocująca 4/5
- Długość całkowita: 630 mm
- Zakres gwintów metrycznych: M26–36
- Zakres gwintów MF: MF M26–36
- Zakres średnic calowych: 7/8–1 G"
- Średnica x wysokość oprawki: 65 x 18 mm
- Wysokość oprawki: 18 mm
Najczęściej zadawane pytania
Do jakich narzynek pasuje ta oprawka do narzynek?
Uchwyt jest przeznaczony do bezpośredniego mocowania narzynek zamkniętych i z nacięciem zgodnie z EN 22568 oraz EN 24801 w zakresie M26–36 oraz MF M26–36.
Jaki jest zakres gwintów, które można wykonać tą oprawką?
Oprawka obsługuje gwinty metryczne M26–36 oraz gwinty MF M26–36, a w zakresie calowym 7/8–1 G".
Jaka jest średnica i wysokość oprawki do narzynek?
Średnica x wysokość oprawki wynosi 65 x 18 mm, przy wysokości 18 mm.
Czy uchwyty boczne są demontowalne?
Tak, uchwyty boczne są odkręcane, co ułatwia ich wymianę oraz dopasowanie do miejsca pracy.
Dane techniczne
| Długość [mm] | 630 |
| Wysokość [mm] | 18 |
| Norma DIN | DIN 225 |
| Do gwintów metrycznych | M26–36 |
| Średnica x wysokość [mm] | 65 x 18 |
| Do G" [cal] | 7/8–1 |
| Do MF | M26–36 |
