Oprawka do narzynek DIN 225 ze śrubą 30x11mm Forum
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis

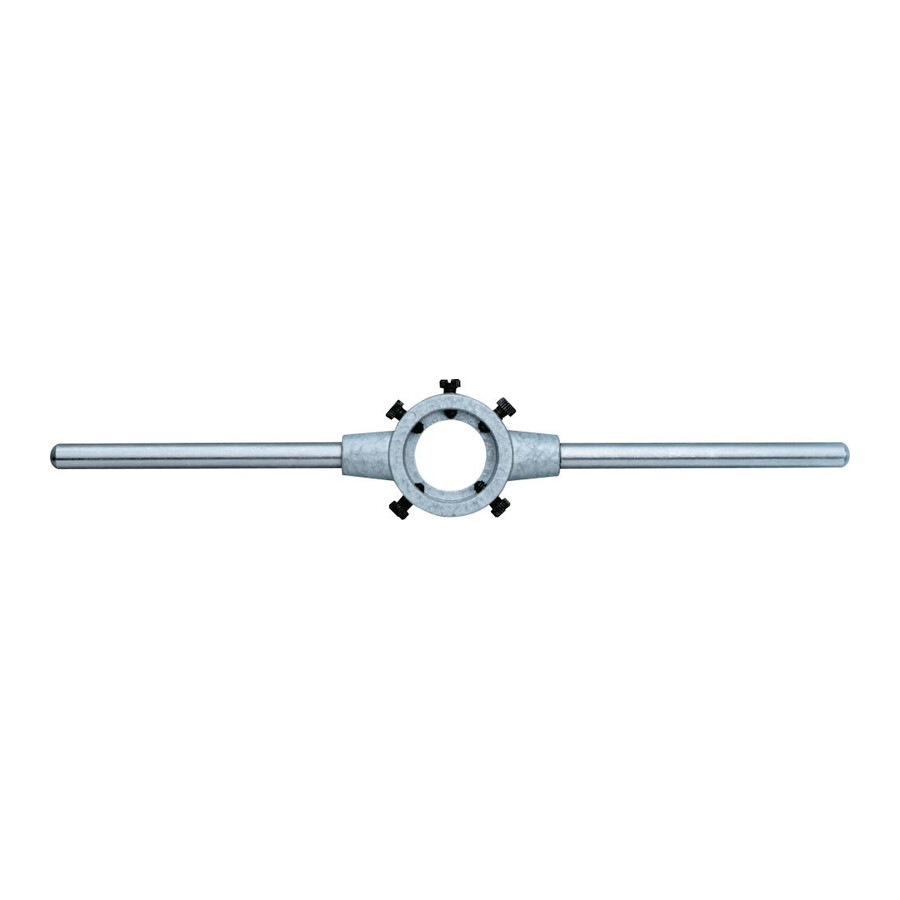

Oprawka do narzynek 30 x 11 mm ze śrubą D225 Forum
Profesjonalny uchwyt do narzynek z korpusem z odlewu ciśnieniowego, przeznaczony do precyzyjnego gwintowania z użyciem narzynek zgodnych z odpowiednimi normami. Sprawdza się w warsztatach mechanicznych, działach utrzymania ruchu oraz w produkcji seryjnej, gdzie liczy się powtarzalność gwintów i niezawodne mocowanie narzynki.
Cechy i korzyści
- Korpus z odlewu ciśnieniowego cynku ZL 0410 – stabilna baza dla narzynki zapewnia powtarzalne prowadzenie gwintu i ogranicza ryzyko uszkodzenia elementu obrabianego.
- Odkręcane stalowe uchwyty – możliwość demontażu ułatwia transport i przechowywanie oraz pozwala dostosować narzędzie do warunków pracy na stanowisku.
- Śruba mocująca 4/5 – pewne zamocowanie narzynki redukuje ryzyko jej obrotu lub przesunięcia, co przekłada się na stabilną jakość gwintowania.
- Przystosowanie do narzynek zamkniętych i z nacięciem – jedna oprawka obsługuje różne typy narzynek, ograniczając liczbę potrzebnych uchwytów w warsztacie.
- Zgodność z normami EN 22568 i EN 24801 – ułatwia dobór kompatybilnych narzynek oraz integrację z istniejącym parkiem narzędziowym.
- Możliwość pracy z gwintami metrycznymi M, MF i G 1/8" – pozwala wykorzystać uchwyt w szerokim zakresie typowych zadań gwintowniczych w serwisie i produkcji.
Zastosowanie
Uchwyt przeznaczony jest do mocowania narzynek zamkniętych i z nacięciem zgodnych z EN 22568 i EN 24801, do wykonywania gwintów metrycznych M, gwintów drobnozwojnych MF oraz gwintów rurowych G 1/8". Stosowany w obróbce warsztatowej, przy naprawach gwintów, produkcji małoseryjnej oraz w działach utrzymania ruchu, gdzie wymagane jest ręczne lub mechaniczne gwintowanie z wykorzystaniem standardowych narzynek o średnicy 30 mm i wysokości 11 mm.
Specyfikacja techniczna
- Korpus: odlew ciśnieniowy cynku ZL 0410
- Norma EN: EN 22568
- Uchwyty: odkręcane, stalowe
- Śruba mocująca: 4/5
- Długość: 280 mm
- Do gwintów calowych G: 1/8"
- Do gwintów metrycznych M: M10–11
- Do gwintów metrycznych drobnozwojnych MF: M10–11
- Średnica x wysokość narzynki: 30 x 11 mm
- Wysokość narzynki: 11 mm
- Norma DIN: DIN 225
- Przeznaczenie: do bezpośredniego mocowania narzynek zamkniętych i z nacięciem wg EN 22568 i EN 24801
Najczęściej zadawane pytania
Do jakich narzynek pasuje ta oprawka do narzynek 30 x 11?
Oprawka jest przeznaczona do bezpośredniego mocowania narzynek zamkniętych i z nacięciem o wymiarze 30 x 11 mm, zgodnych z EN 22568 i EN 24801.
Czy uchwyt umożliwia gwintowanie gwintów calowych G 1/8"?
Tak, produkt jest przystosowany do pracy z gwintami rurowymi G 1/8".
Jakie gwinty metryczne można wykonywać tą oprawką?
Uchwyt obsługuje narzynki do gwintów metrycznych M10–11 oraz metrycznych drobnozwojnych MF10–11.
Jaka jest całkowita długość uchwytu do narzynek?
Całkowita długość oprawki wynosi 280 mm.
Dane techniczne
| Do MF | M10–11 |
| Długość [mm] | 280 |
| Wysokość [mm] | 11 |
| Norma DIN | DIN 225 |
| Do gwintów metrycznych | M10–11 |
| Średnica x wysokość [mm] | 30 x 11 |
| Do M | M10–11 |
| Do G" [cal] | 1/8 |
