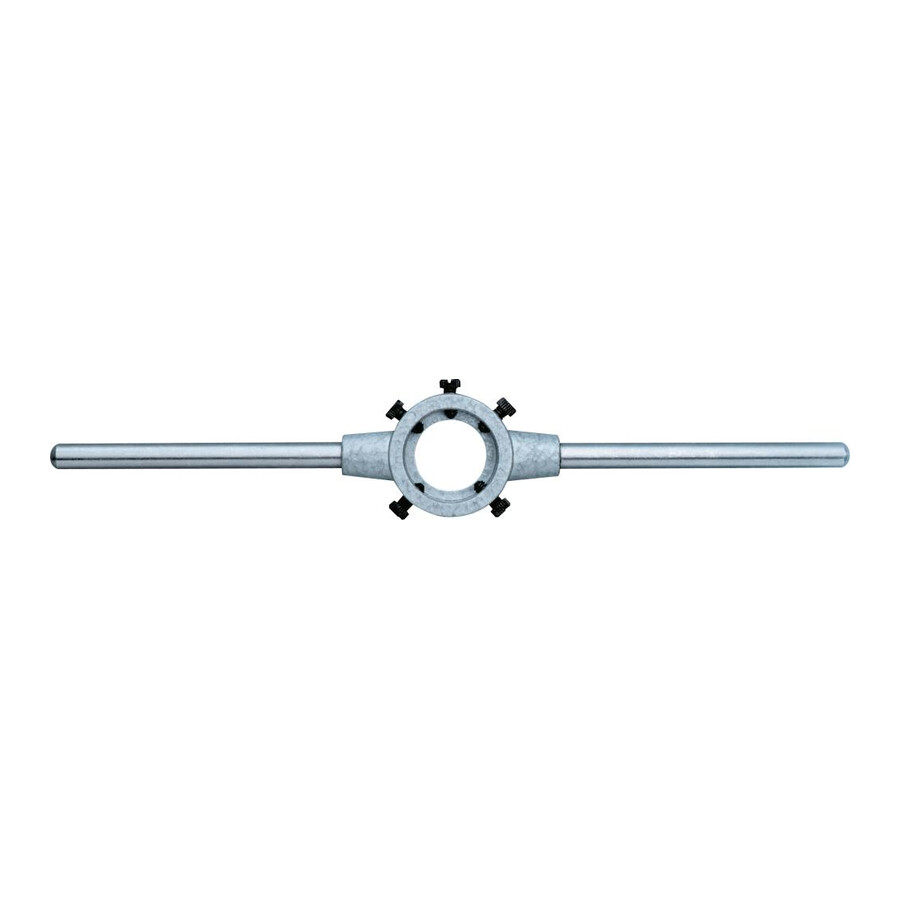

Oprawka do narzynek DIN 225 ze śrubą 45x18mm Forum
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis
Oprawka do narzynek do gwintów metrycznych M16–20 Forum
Profesjonalny uchwyt do narzynek ze śrubą mocującą, przeznaczony do precyzyjnego gwintowania zewnętrznego w warsztatach produkcyjnych, serwisach i działach utrzymania ruchu. Narzędzie umożliwia pewne mocowanie narzynek metrycznych i calowych, zapewniając powtarzalność gwintu oraz wygodną pracę ręczną.
Cechy i korzyści
- Korpus z odlewu ciśnieniowego cynku ZL 0410 – zwiększona trwałość uchwytu oraz odporność na uszkodzenia mechaniczne w warunkach warsztatowych.
- Odkręcane stalowe uchwyty – możliwość łatwego demontażu do transportu lub przechowywania, a także dopasowania sposobu chwytu do operatora.
- Śruba mocująca 4/5 – pewne osadzenie narzynki ogranicza ryzyko przesunięcia i pozwala uzyskać równomierny, czysty gwint.
- Obsługa narzynek metrycznych M16–20 i calowych 5/8–3/4 – jeden uchwyt zastępuje kilka narzędzi, co redukuje koszty wyposażenia stanowiska.
- Zgodność z normami EN 22568 i EN 24801 – gwarancja dopasowania do typowych narzynek zamkniętych i z nacięciem stosowanych w przemyśle.
- Długość 450 mm – większa dźwignia ułatwia ręczne gwintowanie, zmniejszając wysiłek operatora przy pracy na większych średnicach.
Zastosowanie
Uchwyt znajduje zastosowanie przy ręcznym gwintowaniu zewnętrznym z użyciem narzynek w rozmiarach metrycznych M16–M20 oraz calowych UNC/BSW 5/8–3/4. Sprawdza się w narzędziowniach, zakładach produkcyjnych, warsztatach ślusarskich, serwisach mechanicznych oraz w działach utrzymania ruchu do prac naprawczych i dorabiania gwintów na wałkach, śrubach i prętach.
Specyfikacja techniczna
- Korpus: ciśnieniowy odlew cynku ZL 0410
- Norma: DIN 225
- Norma narzynek: EN 22568, EN 24801
- Długość: 450 mm
- Do gwintów metrycznych: M16–20
- Do M: M16–20
- Do gwintów calowych UNC: 5/8–3/4
- Do BSW: 5/8–3/4 cala
- Średnica x wysokość narzynki: 45 x 18 mm
- Wysokość narzynki: 18 mm
- Śruba mocująca: 4/5
- Uchwyty: odkręcane, stalowe
Najczęściej zadawane pytania
Jakie narzynki pasują do tej oprawki do narzynek?
Oprawka przeznaczona jest do bezpośredniego mocowania narzynek zamkniętych i z nacięciem zgodnych z EN 22568 i EN 24801 o średnicy 45 mm i wysokości 18 mm, w zakresie gwintów metrycznych M16–20 oraz calowych 5/8–3/4.
Czy uchwyt współpracuje z gwintami calowymi UNC i BSW?
Tak, uchwyt obsługuje gwinty calowe UNC 5/8–3/4 oraz BSW 5/8–3/4 cala, zgodnie z podanymi parametrami.
Jaka jest całkowita długość oprawki do narzynek?
Całkowita długość uchwytu wynosi 450 mm, co ułatwia ręczne gwintowanie dzięki większej dźwigni.
Z jakiego materiału wykonany jest korpus oprawki?
Korpus wykonany jest z ciśnieniowego odlewu cynku ZL 0410, a uchwyty są stalowe i odkręcane.
Dane techniczne
| Do BSW" [cal] | 5/8–3/4 |
| Do M | M16–20 |
| Długość [mm] | 450 |
| Wysokość [mm] | 18 |
| Norma DIN | DIN 225 |
| Do gwintów metrycznych | M16–20 |
| Do gwintów calowych | UNC 5/8–3/4 |
| Średnica x wysokość [mm] | 45 x 18 |
