Oprawka do narzynek z odkręcanymi uchwytami 55x16mm Forum
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis

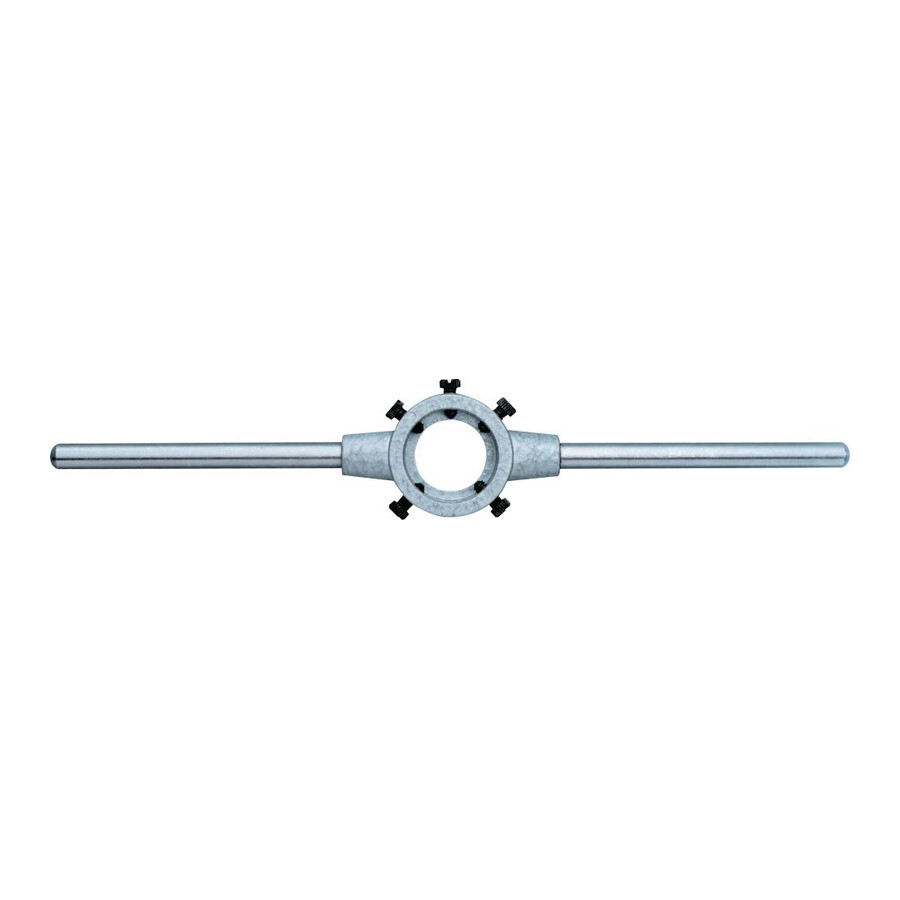

Oprawka do narzynek 55x16mm D225 Forum
Profesjonalna oprawka do narzynek przeznaczona do mocowania narzynek okrągłych zgodnych z odpowiednimi normami, wyposażona w śrubę dociskową. Narzędzie dedykowane jest dla warsztatów mechanicznych, narzędziowni oraz działów utrzymania ruchu wykonujących gwintowanie metryczne i drobnozwojne.
Cechy i korzyści
- Korpus z ciśnieniowego odlewu cynku ZL 0410 – zapewnia stabilne prowadzenie narzynki i powtarzalność gwintu, co redukuje ilość braków produkcyjnych.
- Odkręcane stalowe uchwyty – umożliwiają pewny chwyt i komfort pracy oraz łatwy demontaż w celu transportu lub przechowywania.
- Śruba mocująca 4/5 – gwarantuje solidne osadzenie narzynki, co ogranicza ryzyko jej obracania się i uszkodzenia gwintu.
- Obsługa kilku zakresów gwintów – możliwość pracy z gwintami metrycznymi M22–25 oraz MF M22–25 pozwala wykorzystać jedno narzędzie do wielu zadań, zmniejszając potrzebę zakupu dodatkowych uchwytów.
- Zgodność z normami EN 22568 i EN 24801 – umożliwia bezpośredni montaż standardowych narzynek zamkniętych i z nacięciem, co upraszcza dobór narzędzi w warsztacie.
- Duża długość uchwytu – długość 560 mm zapewnia korzystne przełożenie siły, co ułatwia wykonywanie gwintów nawet w twardszych materiałach.
Zastosowanie
Oprawka znajduje zastosowanie w pracach gwintowniczych przy użyciu narzynek okrągłych w warsztatach ślusarskich, mechanicznych, serwisach utrzymania ruchu oraz w produkcji jednostkowej i małoseryjnej. Przystosowana jest do gwintów metrycznych i metrycznych drobnozwojnych w zakresie M22–25 oraz MF M22–25, a także do narzynek o średnicy 55 mm, zgodnych z normami EN 22568 i EN 24801. Może być wykorzystywana zarówno przy pracach montażowych, jak i przy naprawie oraz regeneracji gwintów zewnętrznych.
Specyfikacja techniczna
- Korpus: ciśnieniowy odlew cynku ZL 0410
- Norma EN: EN 22568
- Uchwyty: odkręcane stalowe uchwyty
- Śruba mocująca: śruba 4/5
- Długość [mm]: 560
- Do gwintów metrycznych: M22–25
- Do MF: M22–25
- Średnica x wysokość [mm]: 55 x 16
- Wysokość [mm]: 16
- Do G" [cal]: 5/8–3/4
- Norma DIN: DIN 225
- Przeznaczenie: do bezpośredniego mocowania narzynek zamkniętych i z nacięciem wg EN 22568 i EN 24801
Najczęściej zadawane pytania
Do jakich narzynek pasuje ta oprawka do narzynek 55x16?
Oprawka jest przeznaczona do bezpośredniego mocowania narzynek zamkniętych i z nacięciem zgodnych z EN 22568 i EN 24801, o wymiarze 55 x 16 mm.
Jakie gwinty metryczne można wykonać przy użyciu tej oprawki?
Uchwyt współpracuje z narzynkami do gwintów metrycznych M22–25 oraz metrycznych drobnozwojnych MF M22–25.
Jaka jest całkowita długość uchwytu do narzynek Forum?
Całkowita długość oprawki wynosi 560 mm.
Czy oprawka jest zgodna z jakąś normą DIN?
Produkt jest oznaczony normą DIN 225.
Dane techniczne
| Długość [mm] | 560 |
| Wysokość [mm] | 16 |
| Norma DIN | DIN 225 |
| Do gwintów metrycznych | M22–25 |
| Średnica x wysokość [mm] | 55 x 16 |
| Do G" [cal] | 5/8–3/4 |
| Do MF | M22–25 |
