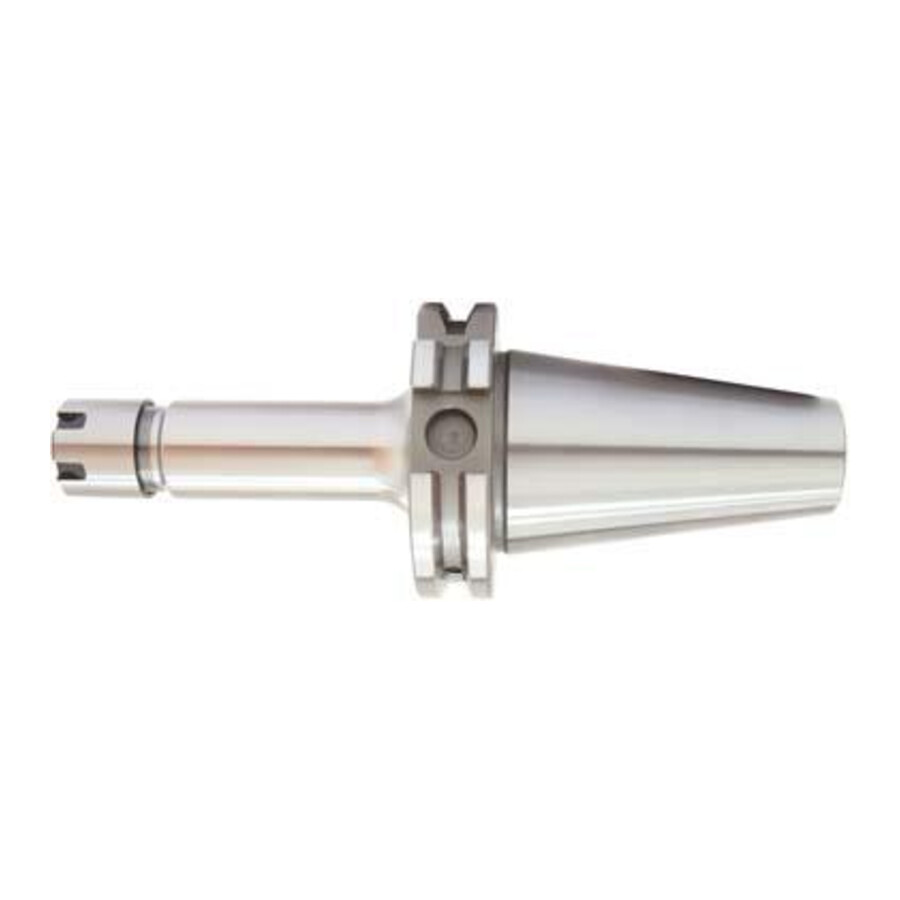

Oprawka do tulejek ER mini stożek BT40 wysięg 100 mm ER11 Fortis

Oprawka do tulejek zaciskowych mini ER JISB6339ADB BT40 długość wysięgu 100 mm ER11 Fortis

Precyzyjna miniaturowa oprawka do tulejek zaciskowych typu ER przeznaczona do mocowania narzędzi z chwytem cylindrycznym w tulejkach zaciskowych. Rozwiązanie dedykowane dla centrów obróbczych oraz frezarek wyposażonych w stożek BT40, gdzie kluczowe są stabilność mocowania, bicie promieniowe na niskim poziomie oraz możliwość pracy z chłodzeniem.

Cechy i korzyści

• Miniaturowa konstrukcja ER11 – umożliwia stosowanie narzędzi o małych średnicach w operacjach precyzyjnych, co przekłada się na dokładniejszą obróbkę detali.
• Z kanałem chłodzącym – pozwala na doprowadzenie chłodziwa do strefy skrawania, co wspiera trwałość narzędzia i stabilność procesu obróbki.
• Tulejki zaciskowe ER według DIN 6499 – szeroki zakres zastosowań dzięki kompatybilności ze standardowymi tulejkami zaciskowymi, ułatwiając integrację z istniejącym oprzyrządowaniem.
• Stożek BT40 z tolerancją kąta AT3 – zapewnia powtarzalne i sztywne osadzenie w wrzecionie, co ogranicza drgania i poprawia jakość powierzchni obrabianej.
• Bicie promieniowe <0,01 mm – sprzyja uzyskaniu wysokiej dokładności wymiarowej i geometrii, szczególnie przy obróbce małymi narzędziami.
• Klasa wyważenia G 6,3 dla 15000 min⁻¹ – umożliwia pracę przy podwyższonych prędkościach obrotowych, co może skrócić czas cyklu obróbczego.

Zastosowanie

Oprawka znajduje zastosowanie w centrach obróbkowych i maszynach z wrzecionem BT40 do mocowania narzędzi z chwytem cylindrycznym w tulejkach zaciskowych ER11 w zakresie 0,5–7 mm. Polecana do precyzyjnych operacji frezowania, wiercenia i rozwiercania w narzędziowniach, produkcji seryjnej i małoseryjnej, a także w działach utrzymania ruchu, gdzie wymagana jest wysoka dokładność i stabilność procesu.

Specyfikacja techniczna

• Norma wykonania: ISO 7388-2 (JIS B 6339 MAS/BT), kształt AD/B
• Typ tulejek: ER mini
• Rozmiar tulejek: ER11
• Zakres mocowania [mm]: 0,5–7
• Stożek: BT 40
• Długość wysięgu [mm]: 100
• Średnica nakrętki [mm]: 16
• Rodzaj stożka: DIN 254
• Tolerancja kąta stożka: AT3
• Dokładność powierzchni stożka: Ra <1 µm
• Bicie promieniowe: <0,01 mm
• Klasa wyważenia: G 6,3 dla 15000 min⁻¹
• Materiał korpusu: stopowa stal do nawęglania
• Twardość po hartowaniu: 58 ± 2 HRC
• Minimalna głębokość hartowania: 0,5 mm
• Wytrzymałość rdzenia na rozciąganie po hartowaniu: ok. 950 N/mm²
• Przeznaczenie: do mocowania narzędzi z chwytem cylindrycznym w tulejkach zaciskowych DIN 6499 (ER)
• Dostawa: oprawka do tulejek zaciskowych w komplecie z nakrętką mocującą
