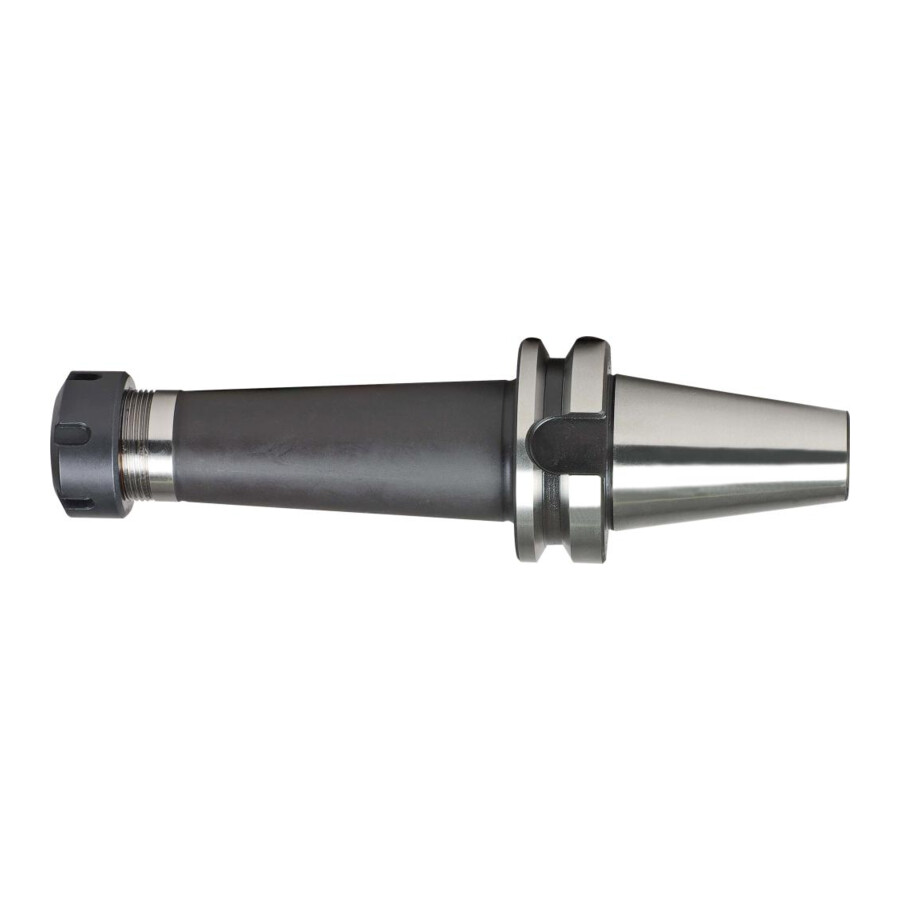

Oprawka do tulejek zaciskowych BT40 ER25 długość wysięgu 60 mm Fortis

Oprawka do tulejek zaciskowych ER25 BT40 długość wysięgu 60 mm Fortis

Precyzyjna oprawka do tulejek zaciskowych ER przeznaczona do mocowania narzędzi z chwytem cylindrycznym w tulejkach ER25 w obrabiarkach z wrzecionem BT40. Rozwiązanie dla zakładów obróbki skrawaniem, które oczekują stabilnego i powtarzalnego mocowania narzędzi przy pracy z wysokimi prędkościami obrotowymi.

Cechy i korzyści

• Standard JIS B 6339 ADB / ISO 7388-2 – kompatybilność z obrabiarkami wyposażonymi w stożek BT40, co ułatwia dobór i wymianę uchwytów w istniejącym parku maszynowym.
• Kształt AD/B z kanałem chłodzącym – doprowadzenie chłodziwa przez oprawkę poprawia odprowadzanie ciepła z narzędzia, co sprzyja stabilności procesu i wydłużeniu trwałości narzędzia skrawającego.
• Hartowana stal stopowa do nawęglania – twarda warstwa zewnętrzna i wytrzymały rdzeń zwiększają odporność na zużycie oraz zmniejszają ryzyko uszkodzeń przy intensywnej eksploatacji.
• Dokładny stożek DIN 254, tolerancja AT3 – wysoka precyzja dopasowania do wrzeciona ogranicza bicie i poprawia jakość powierzchni obrabianej.
• Bicie promieniowe <0,01 mm – wysoka współosiowość narzędzia względem wrzeciona przekłada się na dokładność wymiarową detali i redukcję drgań.
• Klasa wyważenia G 6,3 dla 15000 min⁻¹ – dostosowanie do pracy przy podwyższonych prędkościach obrotowych umożliwia efektywne wykorzystanie potencjału nowoczesnych centrów obróbczych.

Zastosowanie

Oprawka przeznaczona jest do mocowania narzędzi skrawających z chwytem cylindrycznym w tulejkach zaciskowych ER25 według DIN 6499 w obrabiarkach z wrzecionem BT40. Sprawdza się w frezowaniu, wierceniu i innych operacjach skrawania w zakładach produkcyjnych, narzędziowniach oraz działach utrzymania ruchu, gdzie wymagana jest powtarzalność mocowania, niskie bicie oraz stabilność przy pracy z chłodziwem.

Specyfikacja techniczna

• Norma: JIS B 6339 ADB (ISO 7388-2, kształt AD/B)
• Pasujące tuleje: ER25
• Zakres mocowania: 1–16 mm
• Stożek: BT 40
• Długość wysięgu: 60 mm
• Średnica nakrętki: 42 mm
• Materiał: stopowa stal do nawęglania
• Twardość po hartowaniu: 58 ± 2 HRC (minimalna głębokość hartowania 0,5 mm)
• Wytrzymałość rdzenia na rozciąganie po hartowaniu: ok. 950 N/mm²
• Stożek: DIN 254
• Tolerancja kąta stożka: AT3
• Dokładność powierzchni stożka: Ra < 1 µm
• Bicie promieniowe: < 0,01 mm
• Klasa wyważenia: G 6,3 dla 15000 min⁻¹
• Dostawa: oprawka do tulejek zaciskowych w komplecie z nakrętką mocującą
